068U1133

技術仕様

パラメータ	価値
EAN ()	5702428197724
タイプ（）	ORF
音量（）	0.037 Liter
承認（）	EACLLC CDC TYSK
裁ち落とし[%]()	15 %
方向（）	Straightway
正味重量（）	0.042 Kg
流体グループ（）	1
使用可能（）	No
総重量（）	0.048 Kg
オリフィスサイズ（）	3
PEDカテゴリー（）	Art. 4, par. 3
冷媒（）	R22/R407CR32R407CR407FR410AR134a/R513AR407AR448AR449AR404A/R507AR1234yfR1234ze(E)R404AR404A/R452AR450AR452AR454AR454CR455AR513A
製品グループ（）	Expansion valves
梱包形式（）	Multi pack
SCIP書類番号（）	07795324-de66-41b2-9761-afe6640e393c
製品に使用（）	TUATUAE
EU RoHS準拠（）	Yes with exemptions
部品プログラム名（）	TUA
製品アクセサリ（）	TXV accessories

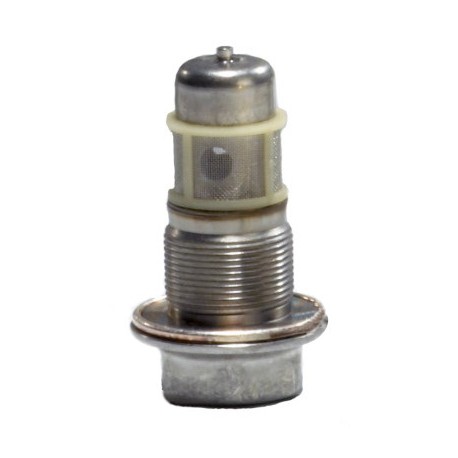

商品名説明()	Orifice for expansion valve
SCIP書類製品名（）	TU/TC
梱包形態ごとの数量（）	9 pc
定格容量 R22、範囲 B [TR] ()	0.34 TR
定格容量 R22、範囲 B [kW] ()	1.2 kW
定格容量 R22、範囲 N [TR] ()	0.5 TR
定格容量 R22、範囲 N [kW] ()	1.8 kW
定格容量 R507、範囲B [TR] ()	0.28 TR
定格容量 R507、範囲B [kW] ()	1 kW
定格容量 R507、範囲 N [TR] ()	0.38 TR
定格容量 R507、範囲 N [kW] ()	1.3 kW
定格容量条件範囲N [SI] ()	OS=4Ktcond=38 ºCtevap=4.4 ºCtliq=37 ºC
温度範囲 [°C] [最大] ()	10 °C
温度範囲 [°C] [分] ()	-40 °C
温度範囲 [°F] [最大] ()	50 °F
温度範囲 [°F] [分] ()	-40 °F
定格容量 R134a、範囲 N [TR] ()	0.39 TR
定格容量 R134a、範囲 N [kW] ()	1.4 kW
定格容量 R404A、範囲B [TR] ()	0.25 TR
定格容量 R404A、範囲B [kW] ()	0.89 kW
定格容量 R404A、範囲 N [TR] ()	0.39 TR
定格容量 R404A、範囲 N [kW] ()	1.4 kW
定格容量 R407C、範囲B [TR] ()	0.28 TR
定格容量 R407C、範囲B [kW] ()	1 kW
定格容量 R407C、範囲 N [TR] ()	0.59 TR
定格容量 R407C、範囲 N [kW] ()	1.9 kW
定格容量 R410A、範囲 N [TR] ()	0.8 TR
定格容量 R410A、範囲 N [kW] ()	2.9 kW
定格容量 R513A、範囲 N [TR] ()	0.23 TR
定格容量 R513A、範囲 N [kW] ()	0.82 kW
定格容量条件範囲N [IMP] ()	OS=7.2 ºFtcond=100 ºFtevap=40 ºFtliq=98 ºF
REACH候補リスト物質（）	Lead (CAS no. 7439-92-1)
WEEEの範囲内であり、電池を含む（）	No

製品説明

TUA orifice 3 15% Bleed

主な機能

産業グレードの品質
RoHS準拠
CE認証取得
1年保証

技術的詳細

Temperature range [°C]: -40 - 10
