1SAM201910R1002

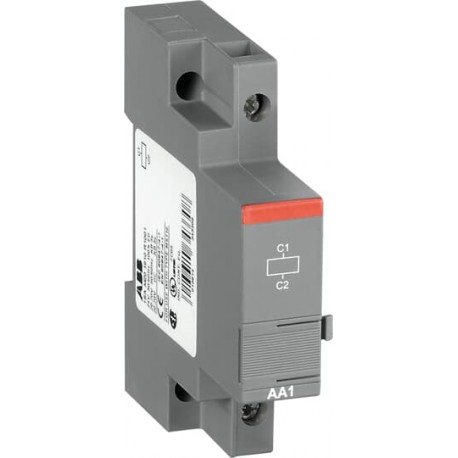

1SAM201910R1002 ABB AA1-110 Shunt Trip
$0.00米ドル
4037 在庫あり
主な仕様
:2CDC131034M6801
エティム4:EC002498 - Accessories for low-voltage switch technology
エティム5:EC001023 - Shunt release (for power circuit breaker)
ETIM 6:EC001023 - Shunt release (for power circuit breaker)
サプライヤー情報
ABB
製品: 44170
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 2CDC131034M6801 | |
| エティム4 | EC002498 - Accessories for low-voltage switch technology |
| エティム5 | EC001023 - Shunt release (for power circuit breaker) |
| ETIM 6 | EC001023 - Shunt release (for power circuit breaker) |
| ETIM 7 | EC001023 - Shunt release (for power circuit breaker) |
| エティム8 | EC001023 - Shunt release (for power circuit breaker) |
| 国連科学委員会 | 39121601 |
| eクラス | V11.0 : 27370418 |
| 備考 | Please consider 15 min OFF-period after 5s ON-period. |
| 標準 | CSA 22.2 No. 14 |
| RoHSステータス | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| 機能名 | Feature Value |
| 製品名 | Shunt Trip |
| 適している | MS116 |
| 端末タイプ | Screw Terminals |
| WEEEカテゴリー | 5. Small Equipment (No External Dimension More Than 50 cm) |
| アクセサリタイプ | Shunt Trip |
| BV証明書 | 1SAA963002-0201 |
| LR証明書 | 1SAA963001-0502 |
| UL証明書 | UL_E137861 |
| WEEE B2C / B2B | Business To Business |
| ABS証明書 | 1SAA963001-0101 |
| アクセサリグループ | Electrical |
| cUL証明書 | cUL_E137861 |
| RINA証明書 | 1SAA963002-0802 |
| RoHS情報 | 1SAA963006-4502 |
| 製品正味幅 | 18 mm |
| REACH宣言 | 1SAA963005-4502 |
| 締め付けトルク | Auxiliary Circuit 0.8 ... 1.2 N·m |
| DNV GL証明書 | 1SAA963001-0304 |
| E番号（フィンランド） | 3705825 |
| 製品の正味高さ | 90 mm |
| 製品正味重量 | 0.1 kg |
| パッケージレベル1 EAN | 4013614343322 |
| パッケージレベル2 EAN | 4013614526053 |
| 定格周波数（f） | Auxiliary Circuit 50 Hz |
| 関税番号 | 85365080 |
| パッケージレベル1ユニット | box 1 piece |
| パッケージレベル1の幅 | 93 mm |
| パッケージレベル2ユニット | carton 80 piece |
| パッケージレベル2の幅 | 280 mm |
| 電線被覆剥き長さ | Auxiliary Circuit 10 mm |
| 最小注文数量 | 1 piece |
| パッケージレベル1の高さ | 80 mm |
| パッケージレベル2の高さ | 210 mm |
| 周囲温度 | Operation -25 ... +60 °C |
| CAD寸法図 | 2CDC001079B0201 |
| 説明書とマニュアル | 2CDC131011M6802 |
| 推奨ドライバー | Pozidriv 2 |
| 締め付けトルク UL/CSA | Auxiliary Circuit 7 in·lb |
| オブジェクト分類コード | Q |
| 製品の正味深さ/長さ | 75.5 mm |
| 製品クラスに適合 | Manual Motor Starter |
| パッケージレベル1総重量 | 0.11 kg |
| パッケージレベル2総重量 | 9.175 kg |
| 定格絶縁電圧（Ui） | 690 V |
| 適合宣言 - CE | 1SAD101100-3411 |
| パッケージレベル1の深さ/長さ | 25 mm |
| パッケージレベル2の深さ/長さ | 395 mm |
| 適合宣言 - UKCA | 1SAD201100-3411 |
| データシート、技術情報 | 1SBC100214C0202 |
| 説明書とマニュアル（パート3） | 1SBC100214C0202 |
| 定格制御電源電圧（Us） | (50 / 60 Hz) 110 V |
| IDEA細分カテゴリーコード（IGCC） | 4879 >> Shunt release (for power circuit breaker) |
| 有害物質規制法（TSCA） | 2CMT2023-006539 |
| 接続容量補助回路 | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| 作動用電圧タイプ（EF008242） | AC/DC |
| 定格インパルス耐電圧（Uimp） | Auxiliary Circuit 6 kV |
| 過負荷リレー（EF001545）に適合 | No |
| 電気接続の種類（EF003961） | Screw connection |
| オフロードスイッチに適しています（EF001543） | No |
| 定格制御電源電圧DC（EF003980） | 110 V |
| IEC 60068-2-27準拠の耐衝撃性 | 11 ms Pulse 15g |
| 紛争鉱物報告テンプレート（CMRT） | 9AKK108467A5658 |
| モーター安全スイッチ（EF005826）に適合 | Yes |
| 接続容量補助回路UL/CSA | Flexible 1/2x 16-12 AWG |
| 電力回路ブレーカー（EF005863）に適合 | No |
| 定格制御電源電圧 AC 50 Hz (EF003978) | 110 V |
| 定格制御電源電圧 AC 60 Hz (EF003979) | 110 V |
| 切替接点としての接点数（EF008257） | 0 |
| 通常開接点の接点数（EF008256） | 0 |
| 通常閉接点の接点数（EF008255） | 0 |
| 終値調整範囲無遅延短絡解放（EF008188） | 0 A |
| 無遅延短絡解放の初期値 - 設定範囲（EF008187） | 0 A |
製品説明
AA1-110 BO. EM.110V 50/60 HZ P/MS116/32
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
