1SAM350000R1015

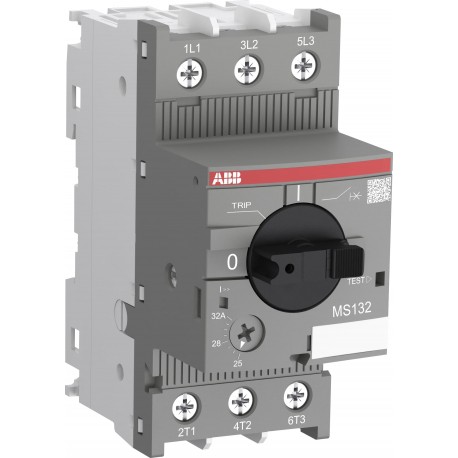

1SAM350000R1015 ABB MS132-32 Manual Motor Starter
$0.00米ドル
3587 在庫あり
主な仕様
:1SAM300507F0003
エティム4:EC000074 - Motor protective circuit-breaker
エティム5:EC000074 - Motor protective circuit-breaker
ETIM 6:EC000074 - Motor protection circuit-breaker
サプライヤー情報
ABB
製品: 44170
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 1SAM300507F0003 | |
| エティム4 | EC000074 - Motor protective circuit-breaker |
| エティム5 | EC000074 - Motor protective circuit-breaker |
| ETIM 6 | EC000074 - Motor protection circuit-breaker |
| ETIM 7 | EC000074 - Motor protection circuit-breaker |
| エティム8 | EC000074 - Motor protection circuit-breaker |
| 国連科学委員会 | 39121521 |
| eクラス | V11.0 : 27370401 |
| 備考 | UL508 Self-Protected Combination Motor Controller (Type E) in combination with feeder block S1-M3-xx |
| 標準 | IEC/EN 60947-1 |
| 電力損失 | at Rated Operating Conditions per Pole 1.9 ... 3.1 W |
| RoHSステータス | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| アクチュエータタイプ | Rotary Handle |
| 設定範囲 | 25 ... 32 A |
| 端末タイプ | Screw Terminals |
| WEEEカテゴリー | 5. Small Equipment (No External Dimension More Than 50 cm) |
| BV証明書 | 1SAA963001-0202 |
| CB証明書 | 1SAA963002-2002 |
| KC証明書 | 1SAA963002-1502 |
| LR証明書 | 1SAA963001-0502 |
| UL証明書 | E137861-20090225 |
| WEEE B2C / B2B | Business To Business |
| ABS証明書 | 1SAA963001-0101 |
| CCC証明書 | 2020980307003526 |
| CQC証明書 | CQC2010010307387700 |
| EAC証明書 | 1SAA963000-2701 |
| 極数 | 3 |
| ATEX証明書 | 1SAA963000-3902 |
| 汚染度 | 3 |
| RINA証明書 | 1SAA963002-0802 |
| RMRS証明書 | 1SAA918000-0704 |
| RoHS情報 | 1SAA963006-4502 |
| 寸法図 | 1SAM300402F0002 |
| E番号（スウェーデン） | 3112130 |
| IECEx証明書 | 1SAA963000-4001 |
| ロックローターアンプ | (200 V AC) Three Phase 146 A |
| 取り付け位置 | 1 ... 6 |
| 製品正味幅 | 45 mm |
| REACH宣言 | 1SAA963005-4502 |
| 締め付けトルク | Main Circuit 2 N·m |
| DNV GL証明書 | 1SAA963001-0304 |
| E番号（フィンランド） | 3705999 |
| 製品の正味高さ | 97.8 mm |
| 製品正味重量 | 0.31 kg |
| I²t特性 | 1SAM300507F0001 |
| パッケージレベル1 EAN | 4013614400155 |
| パッケージレベル2 EAN | 4013614409059 |
| 定格周波数（f） | Main Circuit 50 Hz |
| 保護の程度 | Housing IP20 |
| DINレールへの取り付け | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| 関税番号 | 85362010 |
| 電気的耐久性 | 50000 cycle |
| 機械的耐久性 | 100000 cycle |
| パッケージレベル1ユニット | box 1 piece |
| パッケージレベル1の幅 | 92 mm |
| パッケージレベル2ユニット | carton 40 piece |
| パッケージレベル2の幅 | 280 mm |
| 電線被覆剥き長さ | Main Circuit 10 mm |
| 最小注文数量 | 1 piece |
| パッケージレベル1の高さ | 50 mm |
| パッケージレベル2の高さ | 210 mm |
| A2L証明書 – IEC | 1SAA963000-4601 |
| 周囲温度 | Around the Enclosure 0 ... +40 °C |
| CAD寸法図 | 2CDC001079B0201 |
| 使用終了時の指示 | 1SAC200332H0001 |
| フルロードアンペアモーター使用 | (200 V AC) Three Phase 25.3 A |
| 馬力定格 UL/CSA | (200 V AC) Three Phase 7.5 Hp |
| 説明書とマニュアル | 2CDC131022M6802 |
| 推奨ドライバー | Pozidriv 2 |
| 振動耐性 | 5g 3 ... 150 Hz |
| 締め付けトルク UL/CSA | Main Circuit 18 in·lb |
| Ex操作手順 | 2CDC131063M6801 |
| 一般用途定格 UL/CSA | (600 V AC) 32 A |
| 最小取り付け距離 | Electrical Conductive Board, Horizontal - Up to 400 V 0 mm |
| 動作周波数（fsw） | 0 ... 400 Hz |
| 定格動作電圧 | Main Circuit 690 V AC |
| オブジェクト分類コード | F |
| 製品の正味深さ/長さ | 86.55 mm |
| 接触位置表示 | ON / OFF / TRIP |
| パッケージレベル1総重量 | 0.325 kg |
| パッケージレベル2総重量 | 13.386 kg |
| 定格絶縁電圧（Ui） | 690 V |
| カットオフ電流特性 | 1SAM300508F0001 |
| 適合宣言 - CE | 1SAD101100-3402 |
| パッケージレベル1の深さ/長さ | 102 mm |
| パッケージレベル2の深さ/長さ | 395 mm |
| 定格動作電流（Ie） | 32 A |
| 適合宣言 - CCC | 2020980307003526 |
| 接続容量主回路 | Flexible with Ferrule 1/2x 0.75 ... 6 mm² |
| 適合宣言 - UKCA | 1SAD201100-3402 |
| 最大動作電圧 UL/CSA | Main Circuit 600 V AC |
| データシート、技術情報 | 2CDC131021D0202 |
| 説明書とマニュアル（パート2） | 2CDC131060M0202 |
| 定格動作電力 AC-3 (Pe) | (400 V) Three Phase 15 kW |
| 時間-電流特性曲線 | 1SAM300505F0015 |
| IDEA細分カテゴリーコード（IGCC） | 4731 >> Manual Starters |
| 定格動作電力 AC-3e (Pe) | (400 V) Three Phase 15 kW |
| 定格動作電流 AC-3 (Ie) | 32 A |
| 定格動作電流 DC-5 (Ie) | 32 A |
| 短絡電流定格（SCCR） | Manual Self-Protected Combination Controllers (Type E), (480Y / 277 V AC) 30 kA |
| 有害物質規制法（TSCA） | 2CMT2023-006539 |
| 周囲温度補正 | Yes |
| 定格動作電流 AC-3e (Ie) | 32 A |
| 許容最大動作高度 | 2000 m |
| 定格インパルス耐電圧（Uimp） | Main Circuit 6 kV |
| 接続容量主回路UL/CSA | Flexible 1/2x 16-8 AWG |
| IEC 60068-2-27準拠の耐衝撃性 | 11 ms Pulse 25g |
| 紛争鉱物報告テンプレート（CMRT） | 9AKK108467A5658 |
| 従来の自由空気熱流（Ith） | Main Circuit 32 A |
| 定格サービス短絡遮断容量（IC） | (230 V AC) 30 kA |
| 定格最大短絡遮断容量（Icu） | (230 V AC) 50 kA |
| 定格瞬時短絡電流設定（Ii） | 480 A |
製品説明
MS132-32 MOTOR GUARD REG.25-32A
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
