1SAZ421201R1004

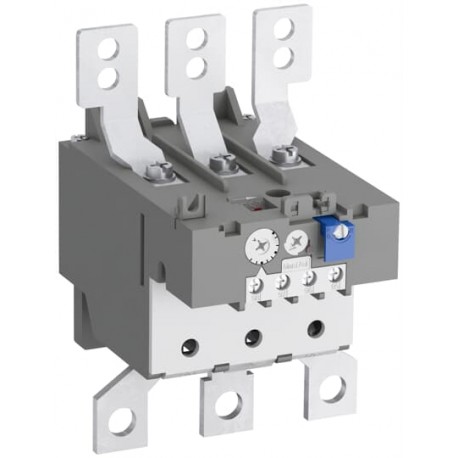

1SAZ421201R1004 ABB TA200DU-150 Thermal Overload Relay
$0.00米ドル
3646 在庫あり
主な仕様
:Auxiliary Circuit 500 V AC
エティム4:EC000106 - Thermal overload relay
エティム5:EC000106 - Thermal overload relay
ETIM 6:EC000106 - Thermal overload relay
サプライヤー情報
ABB
製品: 44170
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Auxiliary Circuit 500 V AC | |
| エティム4 | EC000106 - Thermal overload relay |
| エティム5 | EC000106 - Thermal overload relay |
| ETIM 6 | EC000106 - Thermal overload relay |
| ETIM 7 | EC000106 - Thermal overload relay |
| エティム8 | EC000106 - Thermal overload relay |
| 国連科学委員会 | 39122330 |
| eクラス | V11.0 : 27371501 |
| 標準 | IEC/EN 60947-1 |
| 電力損失 | at Rated Operating Conditions per Pole 3.2 ... 6.0 W |
| RoHSステータス | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| 機能名 | Feature Value |
| 適している | A145 |
| 設定範囲 | 110 ... 150 A |
| WEEEカテゴリー | 5. Small Equipment (No External Dimension More Than 50 cm) |
| BV証明書 | 1SAA941000-0201 |
| CB証明書 | 1SAA941004-2003 |
| GL証明書 | 1SAA941000-0304 |
| LR証明書 | 1SAA941000-0504 |
| UL証明書 | E48139-19910930 |
| WEEE B2C / B2B | Business To Business |
| ABS証明書 | 1SAA941000-0102 |
| CQC証明書 | CQC2016010309922936 |
| DNV証明書 | 1SAA941000-0304 |
| EAC証明書 | 1SAA941002-2702 |
| 極数 | 3 |
| 汚染度 | 3 |
| RMRS証明書 | 1SAA941000-0704 |
| RoHS情報 | 1SAD938518-0043 |
| 寸法図 | 1SAZ400401F0001 |
| E番号（スウェーデン） | 3228706 |
| 取り付け位置 | 1 ... 6 |
| 製品正味幅 | 104 mm |
| 締め付けトルク | Auxiliary Circuit 1 ... 1.3 N·m |
| DNV GL証明書 | 1SAA941000-0304 |
| E番号（フィンランド） | 3709360 |
| 製品の正味高さ | 151 mm |
| 製品正味重量 | 0.76 kg |
| パッケージレベル1 EAN | 4013614286049 |
| パッケージレベル2 EAN | 4013614494260 |
| 定格周波数（f） | Auxiliary Circuit 50 Hz |
| 保護の程度 | Housing IP20 |
| 接点定格 UL/CSA | (NC:) B600 |
| 関税番号 | 85364900 |
| パッケージレベル1ユニット | 1 piece |
| パッケージレベル1の幅 | 165 mm |
| パッケージレベル2ユニット | 4 piece |
| パッケージレベル2の幅 | 280 mm |
| 電線被覆剥き長さ | Auxiliary Circuit 9 mm |
| 最小注文数量 | 1 piece |
| パッケージレベル1の高さ | 133 mm |
| パッケージレベル2の高さ | 210 mm |
| 周囲温度 | Operation -25 ... +55 °C |
| CAD寸法図 | 2CDC001079B0201 |
| 使用終了時の指示 | 1SAC200335H0001 |
| 説明書とマニュアル | 2CDC106028M6802 |
| 推奨ドライバー | Auxiliary Circuit Pozidriv 1 |
| リリースクラス（EF006668） | CLASS 10 A |
| 締め付けトルク UL/CSA | Auxiliary Circuit 12 in·lb |
| 環境情報 | 1SAC200056H0009 |
| 保護対象ポール数 | 3 |
| 定格動作電圧 | Auxiliary Circuit 440 V DC |
| 取り付け方法（EF000003） | Direct attachment |
| オブジェクト分類コード | F |
| 製品の正味深さ/長さ | 126 mm |
| パッケージレベル1総重量 | 1.01 kg |
| パッケージレベル2総重量 | 8.786 kg |
| 定格絶縁電圧（Ui） | 690 V |
| 適合宣言 - CE | 1SAD101100-3509 |
| パッケージレベル1の深さ/長さ | 151 mm |
| パッケージレベル2の深さ/長さ | 395 mm |
| 定格動作電流（Ie） | 150 A |
| 適合宣言 - CCC | 2020980304001321 |
| 補助接点数 NC | 1 |
| 補助接点数 NO | 1 |
| リセット機能入力（EF011940） | No |
| 接続容量主回路 | Hole Diameter > 10 mm² |
| 適合宣言 - UKCA | 1SAD201100-3509 |
| 最大動作電圧 UL/CSA | Main Circuit 600 V AC |
| データシート、技術情報 | 1SBC100214C0202 |
| 説明書とマニュアル（パート2） | 1SAC200017M0002 |
| 時間-電流特性曲線 | 1SAZ400502F0004 |
| IDEA細分カテゴリーコード（IGCC） | 5366 >> Thermal overload relay |
| 調整可能な電流範囲（EF008211） | 110 A |
| リセット機能自動（EF011941） | Yes |
| 有害物質規制法（TSCA） | 2CMT2023-006525 |
| 周囲温度補正 | Yes |
| 定格動作電流 AC-15 (Ie) | (120 V) NC 3 A |
| 定格動作電流 DC-13 (Ie) | (125 V) NC 0.25 A |
| 接続容量補助回路 | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| リセット機能プッシュボタン（EF011942） | Yes |
| 許容最大動作高度 | 2000 m |
| 定格インパルス耐電圧（Uimp） | Auxiliary Circuit 6 kV |
| 接続容量主回路UL/CSA | Flexible 1x 4-0000 AWG |
| 最大定格動作電圧 Ue (EF007357) | 690 V |
| IEC 60068-2-27準拠の耐衝撃性 | 11 ms Pulse 12g |
| 紛争鉱物報告テンプレート（CMRT） | 9AKK108467A5658 |
| 従来の自由空気熱流（Ith） | Auxiliary Circuit NC 5 A |
| 接続容量補助回路UL/CSA | Flexible 1/2x 18-14 AWG |
| 主回路の電気接続の種類（EF006819） | Screw connection |
| 切替接点としての補助接点の数（EF003531） | 1 |
| 常開接点としての補助接点の数（EF001376） | 1 |
| 常閉接点としての補助接点の数（EF001377） | 1 |
製品説明
TA200DU150 THERMAL RELAY 110-150A
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
