1SBH131001R8162

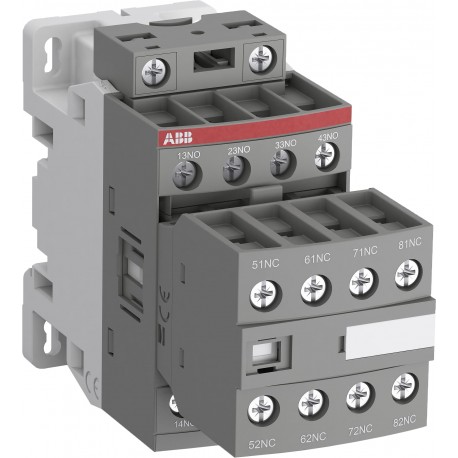

1SBH131001R8162 ABB NFC62E-81 Contactor
$0.00米ドル
4773 在庫あり
主な仕様
:Control Circuit 50 / 60 Hz
ETIM 7:EC000196 - Contactor relay
エティム8:EC000196 - Contactor relay
国連科学委員会:39121500
サプライヤー情報
ABB
製品: 44170
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Control Circuit 50 / 60 Hz | |
| ETIM 7 | EC000196 - Contactor relay |
| エティム8 | EC000196 - Contactor relay |
| 国連科学委員会 | 39121500 |
| eクラス | V11.0 : 27371001 |
| 標準 | IEC/EN 60947-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-5-1, CSA C22.2 No. 60947-1-13, CSA C22.2 No. 60947-5-1-14 |
| 操作時間 | Between Coil De-energization and NC Contact Closing 9 ... 20 ms |
| 端末タイプ | Screw Terminals |
| WEEEカテゴリー | 5. Small Equipment (No External Dimension More Than 50 cm) |
| BV証明書 | BV_2634H24899C0 |
| CB証明書 | CB_SE-93051M2 |
| UL証明書 | UL-US-2343472-0 |
| WEEE B2C / B2B | Business To Business |
| CCC証明書 | 2020980303000185 |
| CQC証明書 | CQC2019010303267993 |
| コイル消費量 | 2.3 W |
| RoHS情報 | 2CMT2021-006277 |
| 製品正味幅 | 45 mm |
| REACH宣言 | 2CMT2021-006202 |
| 耐候性 | Category B according to IEC 60947-1 Annex Q |
| 製品の正味高さ | 86 mm |
| 製品正味重量 | 0.36 kg |
| パッケージレベル1 EAN | 3471523015463 |
| 定格周波数（f） | Auxiliary Circuit 50 / 60 Hz |
| 保護の程度 | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20 |
| DINレールへの取り付け | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| 関税番号 | 85364900 |
| パッケージレベル1ユニット | box 1 piece |
| パッケージレベル1の幅 | 87 mm |
| パッケージレベル3ユニット | 864 piece |
| 電線被覆剥き長さ | Auxiliary Circuit 10 mm |
| A2L証明書 – UL | 9AKK108469A4893;9AKK108469A4894 |
| 最小注文数量 | 1 piece |
| パッケージレベル1の高さ | 47 mm |
| 周囲温度 | Close to Contactor for Storage -60 ... +80 °C |
| CAD寸法図 | 2CDC001079B0201 |
| 説明書とマニュアル | 1SBC101027M6801 |
| 振動耐性 | 4g Closed Position & 2g Open position 5 ... 300 Hz |
| 締め付けトルク UL/CSA | Auxiliary Circuit 11 in·lb |
| 定格動作電圧 | Auxiliary Circuit 690 V |
| 主要連絡先数 NC | 0 |
| オブジェクト分類コード | K |
| 製品の正味深さ/長さ | 110.5 mm |
| パッケージレベル1総重量 | 0.36 kg |
| 定格絶縁電圧（Ui） | acc. to IEC 60947-5-1 690 V |
| 適合宣言 - CE | 1SBD250026U1000 |
| パッケージレベル1の深さ/長さ | 113 mm |
| 適合宣言 - CCC | 2020980303000175 |
| 補助接点数 NC | 2 |
| 補助接点数 NO | 6 |
| 適合宣言 - UKCA | 1SBD250047U1000 |
| データシート、技術情報 | 1SBC100219C0201 |
| ネジによる取り付け（付属していません） | 2 x M4 screws placed diagonally |
| IDEA細分カテゴリーコード（IGCC） | 4755 >> Contactors |
| 定格制御回路電圧（Uc） | 50 Hz 24 V |
| 接続容量制御回路 | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| 有害物質規制法（TSCA） | 2CMT2023-006525 |
| 定格動作電流 AC-15 (Ie) | (500 V) 2 A |
| 定格動作電流 DC-13 (Ie) | (24 V) 6 A / 144 W |
| 接続容量補助回路 | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| 最大電気スイッチング周波数 | (AC-1) 0 cycles per hour |
| 最大機械的スイッチング周波数 | 6000 cycles per hour |
| 許容最大動作高度 | Without Derating 3000 m |
| 定格インパルス耐電圧（Uimp） | 6 kV |
| IEC 60068-2-27準拠の耐衝撃性 | Closed, Shock Direction: B1 25 g |
| 紛争鉱物報告テンプレート（CMRT） | 9AKK108467A5658 |
| 従来の自由空気熱流（Ith） | acc. to IEC 60947-5-1, Θ = 40 °C 16 A |
| 接続容量補助回路UL/CSA | Rigid Solid 1/2x 18-14 AWG |
| 定格短時間耐電流低電圧（Icw） | for 0.1 s 140 A |
製品説明
NFC62E-81 24V 50/60Hz Contactor Relay
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
