1SBH137001R1353

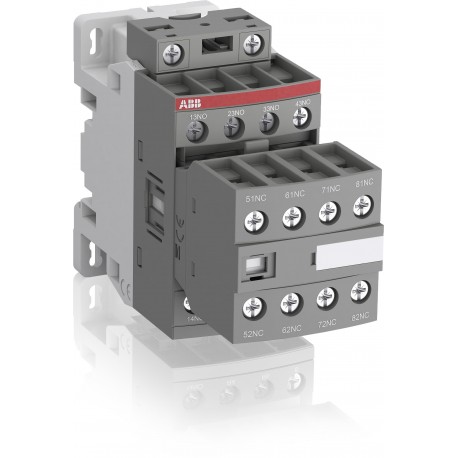

1SBH137001R1353 ABB 100-250V50/60HZ-DC Contactor Relay
$0.00米ドル
4555 在庫あり
主な仕様
機能名:Feature Value
インターフェース（EF000594）:No
関税番号::85364900
最小注文数量::1 piece
サプライヤー情報
ABB
製品: 44170
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 機能名 | Feature Value |
| インターフェース（EF000594） | No |
| 関税番号: | 85364900 |
| 最小注文数量: | 1 piece |
| 規格: (寸法) | IEC 60947-5-1 and EN 60947-5-1, UL 508, CSA C22.2 N°14 |
| 取り付け方法（EF000003） | DIN-rail/screw |
| 動作時間: (寸法) | Between Coil De-energization and NC Contact Closing 13 ... 98 msBetween Coil De-energization and NO Contact Opening 11 ... 95 msBetween Coil Energization and NC Contact Opening 38 ... 90 msBetween Coil Energization and NO Contact Closing 40 ... 95 ms |
| 端子タイプ: (寸法) | Screw Terminals |
| LED表示付き（EF005950） | No |
| 耐候性: (技術的) | Category B according to IEC 60947-1 Annex Q |
| ETIM 4: (コンテナ情報) | EC000196 - Contactor relay |
| ETIM 5: (コンテナ情報) | EC000196 - Contactor relay |
| ETIM 6: (コンテナ情報) | EC000196 - Contactor relay |
| ETIM 7: (コンテナ情報) | EC000196 - Contactor relay |
| UNSPSC: (コンテナ情報) | 39121500 |
| 定格周波数（f）:（寸法） | Auxiliary Circuit 50 / 60 Hz |
| BV証明書: (技術UL/CSA) | BV_2634H24899B0 |
| CB証明書: (技術UL/CSA) | CB_SE-89845 |
| 保護等級: (寸法) | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 |
| LR証明書: (技術UL/CSA) | LRS_C1400038 |
| UL証明書: (テクニカルUL/CSA) | UL_20130206-E252354-2-1 |
| ABS 証明書: (技術 UL/CSA) | ABS_15-GE1349500-PDA_90682247 |
| CCC 証明書: (技術 UL/CSA) | CCC_2011010303465426 |
| DNV証明書: (技術UL/CSA) | DNV-GL_TAE00001BV |
| EAC 証明書: (技術 UL/CSA) | EAC_RU C-FR ME77 B01006 |
| UL リストカード: (テクニカル UL/CSA) | UL_E252354 |
| 電線被覆剥き長さ: (寸法) | Auxiliary Circuit 10 mmControl Circuit 10 mm |
| cUL証明書: (技術UL/CSA) | UL_20180227_E252354_2_1 |
| 周囲温度: (技術) | Close to Contactor for Storage -60 ... +80 °CNear Contactor for Operation in Free Air -40 ... +70 °C |
| GOST 証明書: (技術 UL/CSA) | GOST_POCCFR.ME77.B06804.pdf |
| 説明書とマニュアル: (注文) | 1SBC101027M6801 |
| RINA 証明書: (技術 UL/CSA) | RINA_ELE084013XG |
| RMRS証明書: (技術UL/CSA) | RMRS_1300132124 |
| RoHS情報: (技術UL/CSA) | 1SBD251014E1000 |
| 作動用電圧タイプ（EF008242） | AC/DC |
| DNV GL 証明書: (技術 UL/CSA) | DNV-GL_TAE00001BV |
| 製品の正味幅: (人気ダウンロード) | 45 mm |
| 製品の正味高さ: (人気ダウンロード) | 86 mm |
| 製品正味重量: (人気ダウンロード) | 0.320 kg |
| 定格動作電圧: (寸法) | Auxiliary Circuit 690 VMain Circuit 690 V |
| 手動操作に適しています（EF002978） | No |
| 締め付けトルク UL/CSA: (環境) | Auxiliary Circuit 11 in·lbControl Circuit 11 in·lb |
| 定格制御電源電圧DC（EF003980） | 100 V |
| 定格絶縁電圧（Ui）:（寸法） | acc. to UL/CSA 600 Vacc. to IEC 60947-5-1 and VDE 0110 (Gr. C) 690 V |
| 接続型補助回路（EF006820） | Screw connection |
| 説明書とマニュアル: (テクニカル UL/CSA) | 1SBC101027M6801 |
| 定格動作電流 Ie、400 V (EF001378) | 3 A |
| データシート、技術情報: (注文) | 1SBC101431D0201 |
| 環境情報: (技術UL/CSA) | 1SBD250152E1000 |
| 補助接点数NC: (寸法) | 3 |
| 補助接点数 NO: (寸法) | 5 |
| 製品のネット深度/長さ: (人気ダウンロード) | 110.5 mm |
| 定格制御回路電圧（Uc）:（寸法） | 50 Hz 100 ... 250 V60 Hz 100 ... 250 VDC Operation 100 ... 250 V |
| 定格制御電源電圧 AC 50 Hz (EF003978) | 100 V |
| 定格制御電源電圧 AC 60 Hz (EF003979) | 100 V |
| 接続容量制御回路:(寸法) | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm²Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²Rigid 1/2x 1 ... 2.5 mm² |
| 適合宣言 - CE: (技術 UL/CSA) | 1SBD250005U1000 |
| 定格動作電流 AC-15 (Ie): (寸法) | (220 / 240 V) 4 A(24 / 127 V) 6 A(400 / 440 V) 3 A(500 V) 2 A(690 V) 2 A |
| 定格動作電流 DC-13 (Ie): (寸法) | (110 V) 0.55 A / 60 W(220 V) 0.27 A / 60 W(400 V) 0.15 A / 60 W(500 V) 0.13 A / 65 W(600 V) 0.1 A / 60 W(125 V) 0.55 A / 69 W(24 V) 6 A / 144 W(250 V) 0.27 A / 68 W(48 V) 2.8 A / 134 W(72 V) 1 A / 72 W |
| 接続容量補助回路:(寸法) | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm²Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²Rigid 1/2x 1 ... 2.5 mm² |
| 許容最大動作高度: (技術的) | 3000 m |
| オブジェクト分類コード: (コンテナ情報) | K |
| 最大電気スイッチング周波数: (寸法) | AC-15 1200 cycles per hourDC-13 900 cycles per hour |
| 最大機械的スイッチング周波数: (寸法) | 6000 cycles per hour |
| 定格インパルス耐電圧（Uimp）:（寸法） | 6 kV |
| 定格短時間耐電流（Icw）:（寸法） | for 0.1 s 140 Afor 1 s 100 A |
| IEC 60068-2-27に準拠した耐衝撃性: (技術) | Closed, Shock Direction: B1 25 gOpen, Shock Direction: B1 5 gShock Direction: A 30 gShock Direction: B2 15 gShock Direction: C1 25 gShock Direction: C2 25 g |
| 従来の自由空気熱流（Ith）:（寸法） | acc. to IEC 60947-5-1, q = 40 °C 16 A |
| IEC 60068-2-6に準拠した振動耐性：（技術） | 5 ... 300 Hz 4 g closed position / 2 g open position |
| 切替接点としての補助接点の数（EF003531） | 0 |
| 常開接点としての補助接点の数（EF001376） | 5 |
| 常閉接点としての補助接点の数（EF001377） | 3 |
| パッケージレベル 1 EAN: (証明書および宣言 (文書番号)) | 3471523100633 |
| パッケージレベル1ユニット: (証明書および宣言(文書番号)) | 1 piece |
| パッケージレベル1の幅: (証明書および宣言(文書番号)) | 87 mm |
| パッケージレベル2ユニット: (証明書および宣言(文書番号)) | 36 piece |
| パッケージレベル2の幅: (証明書および宣言(文書番号)) | 250 mm |
| パッケージレベル3ユニット: (証明書および宣言(文書番号)) | 864 piece |
| 補助接点の通常開接点数、リーディング（EF007282） | 0 |
| パッケージレベル1の高さ: (証明書および宣言(文書番号)) | 47 mm |
| パッケージレベル2の高さ: (証明書および宣言(文書番号)) | 315 mm |
| パッケージレベル1総重量: (証明書および宣言(文書番号)) | 0.32 kg |
| パッケージレベル2総重量: (証明書および宣言(文書番号)) | 11.52 kg |
| パッケージレベル1の深さ/長さ: (証明書および宣言(文書番号)) | 113 mm |
| パッケージレベル2の深さ/長さ: (証明書および宣言(文書番号)) | 300 mm |
| 常時閉接点、遅延スイッチングの補助接点の数（EF007281） | 0 |
製品説明
NF53E CONT. AUX. BOB. 100-250Vac-dc
