在庫あり 注目商品
1SBL181024R8510

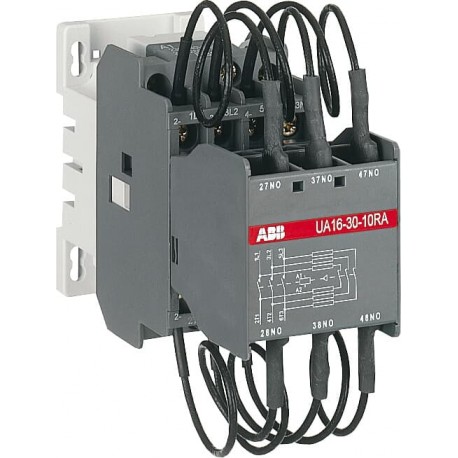

1SBL181024R8510 ABB UA16-30-10RA 380-400V 50Hz / 400-415V 60Hz Contactor
$0.00米ドル
3743 在庫あり
主な仕様
:Main Circuit 690 V
エティム4:EC001079 - Capacitor magnet contactor
エティム5:EC001079 - Capacitor magnet contactor
ETIM 6:EC001079 - Capacitor contactor
サプライヤー情報
ABB
製品: 44170
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Main Circuit 690 V | |
| エティム4 | EC001079 - Capacitor magnet contactor |
| エティム5 | EC001079 - Capacitor magnet contactor |
| ETIM 6 | EC001079 - Capacitor contactor |
| ETIM 7 | EC001079 - Capacitor contactor |
| エティム8 | EC001079 - Capacitor contactor |
| 国連科学委員会 | 39121529 |
| eクラス | V11.0 : 27371006 |
| 標準 | IEC/EN 60947-1, IEC/EN 60947-4-1 |
| RoHSステータス | Following EU Directive 2011/65/EU |
| 操作時間 | Between Coil De-energization and NO Contact Opening 4 ... 11 ms |
| 端末タイプ | Screw Terminals |
| WEEEカテゴリー | 5. Small Equipment (No External Dimension More Than 50 cm) |
| CB証明書 | CB_CN-58851 |
| UL証明書 | UL-US-L312527-1102-51017991-2 |
| WEEE B2C / B2B | Business To Business |
| CCC証明書 | CCC_2018010304059154 |
| CQC証明書 | CQC2004010304138319 |
| ULリスティングカード | UL_E312527 |
| コイル消費量 | Average Holding Value 50 / 60 Hz 8 V·A |
| GOST証明書 | GOST_POCCFRME77B07175 |
| RoHS情報 | 2CMT2021-006277 |
| 寸法図 | FPTE307847 |
| 製品正味幅 | 44 mm |
| REACH宣言 | 2CMT2021-006202 |
| 耐候性 | acc. to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 specification II |
| 製品の正味高さ | 120 mm |
| 製品正味重量 | 0.46 kg |
| パッケージレベル1 EAN | 3471522300850 |
| 定格周波数（f） | Auxiliary Circuit 50 / 60 Hz |
| 保護の程度 | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20 |
| DINレールへの取り付け | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| 関税番号 | 85364900 |
| パッケージレベル1ユニット | box 1 piece |
| パッケージレベル1の幅 | 135 mm |
| パッケージレベル2ユニット | box 63 piece |
| パッケージレベル2の幅 | 300 mm |
| パッケージレベル3ユニット | 260 piece |
| 最小注文数量 | 1 piece |
| パッケージレベル1の高さ | 63 mm |
| パッケージレベル2の高さ | 308 mm |
| 周囲温度 | Close to Contactor for Storage -60 ... +80 °C |
| CAD寸法図 | 2CDC001079B0201 |
| 説明書とマニュアル | 1SBC101002M5501 |
| 締め付けトルク UL/CSA | Auxiliary Circuit 9 in·lb |
| 最大破壊容量 | cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 250 A |
| 定格動作電圧 | Auxiliary Circuit 690 V |
| 主要連絡先数 NC | 0 |
| 主要連絡先数 NO | 3 |
| オブジェクト分類コード | Q |
| 製品の正味深さ/長さ | 107 mm |
| パッケージレベル1総重量 | 0.46 kg |
| パッケージレベル2総重量 | 28.98 kg |
| 定格絶縁電圧（Ui） | acc. to IEC 60947-4-1 1000 V |
| 適合宣言 - CE | 1SBD250805U1000 |
| パッケージレベル1の深さ/長さ | 155 mm |
| パッケージレベル2の深さ/長さ | 245 mm |
| 適合宣言 - CCC | 2020980304001605 |
| 補助接点数 NC | 0 |
| 補助接点数 NO | 1 |
| 接続容量主回路 | Flexible with Cable End 1x 0.75 ... 2.5 mm² |
| 適合宣言 - UKCA | 1SBD250822U1000 |
| 短絡保護装置 | Auxiliary Circuit - gG Type Fuses 10 A |
| データシート、技術情報 | 1SBC101140C0203 |
| ネジによる取り付け（付属していません） | 2 x M4 screws placed diagonally |
| 定格制御回路電圧（Uc） | 50 Hz 380 ... 400 V |
| 定格動作電力 AC-6b (Pe) | (230 / 240 V) 40 °C, 50 / 60 Hz 8 kvar |
| 有害物質規制法（TSCA） | 2CMT2023-006525 |
| 定格動作電流 AC-15 (Ie) | (500 V) 2 A |
| 定格動作電流 DC-13 (Ie) | (24 V) 6 A / 144 W |
| 接続容量補助回路 | Flexible with Cable End 1/2x 0.75 ... 2.5 mm² |
| 最大電気スイッチング周波数 | 240 cycles per hour |
| 許容最大動作高度 | Without Derating 3000 m |
| 定格インパルス耐電圧（Uimp） | 8 kV |
| 接続容量主回路UL/CSA | 1x 18-10 AWG |
| 紛争鉱物報告テンプレート（CMRT） | 9AKK108467A5658 |
| 従来の自由空気熱流（Ith） | acc. to IEC 60947-5-1, Θ = 40 °C 16 A |
| 定格短時間耐電流低電圧（Icw） | for 0.1 s 140 A |
| 接続端子（開位置で出荷）主極 | M 3.5 (+,-) pozidriv 2 screws with cable clamp |
製品説明
UA16-30-10RA CONT. condens. 12kVAr 400V
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
