1SBL351022R8800

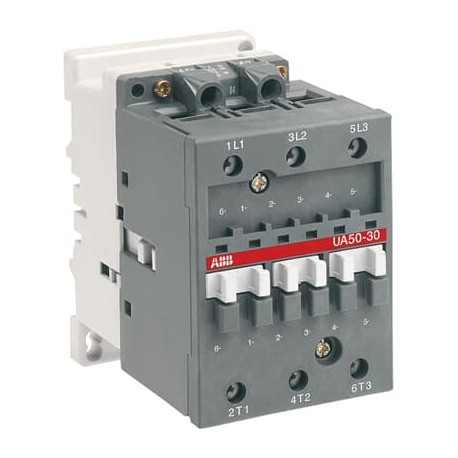

1SBL351022R8800 ABB UA50-30-00 230-240V 50Hz / 240-260V 60Hz Contactor
$0.00米ドル
4457 在庫あり
主な仕様
機能名:Feature Value
関税番号::85364900
最小注文数量::1 piece
動作時間: (寸法):Between Coil Energization and NO Contact Closing 8 ... 27 msBetween Coil De-energization and NO Contact Opening 4 ... 11 ms
サプライヤー情報
ABB
製品: 44170
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 機能名 | Feature Value |
| 関税番号: | 85364900 |
| 最小注文数量: | 1 piece |
| 動作時間: (寸法) | Between Coil Energization and NO Contact Closing 8 ... 27 msBetween Coil De-energization and NO Contact Opening 4 ... 11 ms |
| 端子タイプ: (寸法) | Screw Terminals |
| コイル消費量: (寸法) | Pull-in at Max. Rated Control Circuit Voltage 50 Hz 180 V·APull-in at Max. Rated Control Circuit Voltage 60 Hz 210 V·AHolding at Max. Rated Control Circuit Voltage 60 Hz 18 V·AHolding at Max. Rated Control Circuit Voltage 60 Hz 5.5 WHolding at Max. Rated Control Circuit Voltage 50 Hz 18 V·AHolding at Max. Rated Control Circuit Voltage 50 Hz 5.5 WAverage Holding Value 50 / 60 Hz 18 V·AAverage Holding Value 50 / 60 Hz 5.5 WAverage Pull-in Value 50 Hz 180 V·AAverage Pull-in Value 60 Hz 180 V·A |
| CB証明書: (環境) | CB_FR2880_60002378 |
| 耐候性: (技術的) | acc. to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 specification II |
| ETIM 4: (コンテナ情報) | EC001079 - Capacitor magnet contactor |
| ETIM 5: (コンテナ情報) | EC001079 - Capacitor magnet contactor |
| ETIM 6: (コンテナ情報) | EC001079 - Capacitor contactor |
| ETIM 7: (コンテナ情報) | EC001079 - Capacitor contactor |
| UL証明書: (環境) | UL_20120830-E312527-10-1 |
| UNSPSC: (コンテナ情報) | 39121529 |
| CCC証明書: (環境) | CCC_2008010304290409 |
| CSA証明書: (環境) | CSA_1033838_LR056745 |
| EAC証明書: (環境) | EAC_RU C-FR ME77 B01010 |
| ULリストカード: (環境) | UL_E312527 |
| E-number: (コンテナ情報) | 3228480 |
| GOST証明書: (環境) | GOST_POCCFRME77B07175 |
| RoHS情報: (環境) | 1SBD350079R1000 |
| 保護等級: (寸法) | acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 |
| 機械的耐久性: (寸法) | 10 million |
| 周囲温度: (技術) | Near Contactor for Operation in Free Air (0.85 ... 1.1 Uc) -40 ... +55 °CNear Contactor for Operation in Free Air (Uc) -40 ... +70 °CClose to Contactor for Storage -60 ... +80 °C |
| 説明書とマニュアル: (注文) | FPTC407700P0003 |
| 作動用電圧タイプ（EF008242） | AC |
| 製品の正味幅: (人気ダウンロード) | 70 mm |
| 最大破断容量: (寸法) | cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 1300 Acos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 630 A |
| 製品の正味高さ: (人気ダウンロード) | 110 mm |
| 製品正味重量: (人気ダウンロード) | 1.16 kg |
| 定格動作電圧: (寸法) | Main Circuit 690 V |
| 主接点数NC: (寸法) | 0 |
| 主接点数 NO: (寸法) | 3 |
| 説明書とマニュアル: (環境) | FPTC407700P0003 |
| 環境情報: (環境) | 1SBD250029E1000 |
| 定格絶縁電圧（Ui）:（寸法） | acc. to IEC 60947-4-1 and VDE 0110 (Gr. C) 1000 Vacc. to UL/CSA 600 V |
| データシート、技術情報: (注文) | 1SBC101140C0203 |
| 補助接点数NC: (寸法) | 0 |
| 補助接点数 NO: (寸法) | 0 |
| 接続容量主回路:(寸法) | Flexible with Cable End 6 ... 16 mm²Rigid Cable 6 ... 25 mm² |
| 適合宣言 - CE: (環境) | 1SBD250805U1000 |
| 製品のネット深度/長さ: (人気ダウンロード) | 108 mm |
| 400 V、50 Hzにおける定格無効電力（EF007044） | 33 kvar |
| 定格制御回路電圧（Uc）:（寸法） | 50 Hz 230 ... 240 V60 Hz 240 ... 260 V |
| 定格制御電源電圧 AC 50 Hz (EF003978) | 230 V |
| 定格制御電源電圧 AC 60 Hz (EF003979) | 240 V |
| 接続容量補助回路:(寸法) | Flexible with Cable End 0.75 ... 2.5 mm²Rigid Cable 1 ... 4 mm² |
| 許容最大動作高度: (技術的) | 3000 m |
| オブジェクト分類コード: (コンテナ情報) | Q |
| 最大機械的スイッチング周波数: (寸法) | 3600 cycles per hour |
| 定格インパルス耐電圧（Uimp）:（寸法） | 8 kV |
| 主回路の電気接続の種類（EF006819） | Screw connection |
| 主接点としての常開接点の数（EF001374） | 3 |
| 主接点としての常閉接点の数（EF001375） | 0 |
| 常開接点としての補助接点の数（EF001376） | 0 |
| 常閉接点としての補助接点の数（EF001377） | 0 |
| パッケージレベル 1 EAN: (証明書および宣言 (文書番号)) | 3471522084880 |
| パッケージレベル1ユニット: (証明書および宣言(文書番号)) | 1 piece |
| パッケージレベル1の幅: (証明書および宣言(文書番号)) | 140 mm |
| パッケージレベル2ユニット: (証明書および宣言(文書番号)) | 20 piece |
| パッケージレベル3ユニット: (証明書および宣言(文書番号)) | 160 piece |
| パッケージレベル1の高さ: (証明書および宣言(文書番号)) | 96 mm |
| 接続端子（開状態で出荷）主極：（寸法） | M 6 (+,-) pozidriv 2 screws with 1x (13 x 10 mm) connector |
| パッケージレベル1総重量: (証明書および宣言(文書番号)) | 1.16 kg |
| パッケージレベル2総重量: (証明書および宣言(文書番号)) | 23.2 kg |
| パッケージレベル1の深さ/長さ: (証明書および宣言(文書番号)) | 146 mm |
製品説明
UA50-30-00 CONT. condens. 33kVAr 230V
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
