1SBL397201R1100

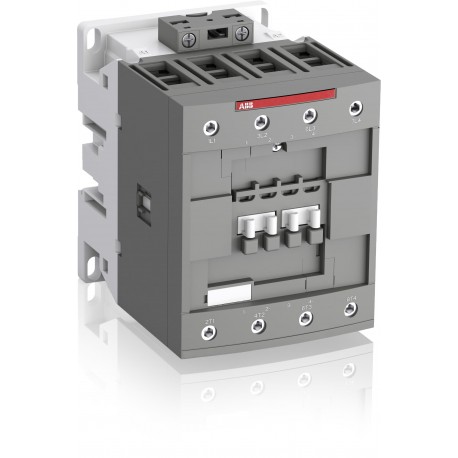

1SBL397201R1100 ABB AF80-40-00-11 24-60V50/60HZ 20-60VDC Contactor
$0.00米ドル
3058 在庫あり
主な仕様
:Main Circuit 50 / 60 Hz
エティム4:EC000066 - Magnet contactor, AC-switching
エティム5:EC000066 - Magnet contactor, AC-switching
ETIM 6:EC000066 - Power contactor, AC switching
サプライヤー情報
ABB
製品: 44170
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Main Circuit 50 / 60 Hz | |
| エティム4 | EC000066 - Magnet contactor, AC-switching |
| エティム5 | EC000066 - Magnet contactor, AC-switching |
| ETIM 6 | EC000066 - Power contactor, AC switching |
| ETIM 7 | EC000066 - Power contactor, AC switching |
| エティム8 | EC000066 - Power contactor, AC switching |
| 国連科学委員会 | 39121529 |
| eクラス | V11.0 : 27371003 |
| 標準 | IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, CSA C22.2 No. 60947-1:22, CSA C22.2 No. 60947-4-1:22 |
| RoHSステータス | Following EU Directive 2011/65/EU |
| 端末タイプ | Screw Terminals |
| WEEEカテゴリー | 5. Small Equipment (No External Dimension More Than 50 cm) |
| BV証明書 | BV_2634H36994B1 |
| CB証明書 | CB_SE-113142A1 |
| KC証明書 | KC_HW02016-15013C |
| LR証明書 | LRS_LR23403517TA-02 |
| UL証明書 | UL-US-L312527-1142-02114102-6 |
| WEEE B2C / B2B | Business To Business |
| ABS証明書 | ABS_20-2060694-PDA |
| CCC証明書 | CCC_2013010304646569 |
| CQC証明書 | CQC2013010304646569 |
| DNV証明書 | DNV_TAE00001AF-4 |
| EAC証明書 | EAC_RU_FRME77B03447 |
| ULリスティングカード | UL_E312527 |
| コイル消費量 | Average Holding Value 50 / 60 Hz 4 V·A |
| RMRS証明書 | RMRS_1400682124 |
| RoHS情報 | 2CMT2021-006277 |
| E番号（スウェーデン） | 3210313 |
| 製品正味幅 | 90 mm |
| REACH宣言 | 2CMT2021-006202 |
| 耐候性 | Category B according to IEC 60947-1 Annex Q |
| E番号（フィンランド） | 3707458 |
| 製品の正味高さ | 125.5 mm |
| 製品正味重量 | 1.49 kg |
| パッケージレベル1 EAN | 3471523133716 |
| 定格周波数（f） | Control Circuit 50 / 60 Hz |
| 保護の程度 | acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 |
| DINレールへの取り付け | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| 関税番号 | 85364900 |
| パッケージレベル1ユニット | box 1 piece |
| パッケージレベル1の幅 | 150 mm |
| パッケージレベル2ユニット | box 8 piece |
| パッケージレベル2の幅 | 250 mm |
| パッケージレベル3ユニット | 192 piece |
| 電線被覆剥き長さ | Control Circuit 10 mm |
| 最小注文数量 | 1 piece |
| パッケージレベル1の高さ | 103 mm |
| パッケージレベル2の高さ | 300 mm |
| 周囲温度 | Close to Contactor for Storage -60 ... +80 °C |
| CAD寸法図 | 2CDC001079B0201 |
| 使用終了時の指示 | 1SBC101081M6801 |
| 説明書とマニュアル | 1SBC101047M6801 |
| 振動耐性 | 3g Closed Position & 2g Open Position 5 ... 300 Hz |
| 締め付けトルク UL/CSA | Control Circuit 11 in·lb |
| 一般用途定格 UL/CSA | (600 V AC) 105 A |
| 最大破壊容量 | cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 1150 A |
| 定格動作電圧 | Main Circuit 1000 V |
| 主要連絡先数 NC | 0 |
| 主要連絡先数 NO | 4 |
| オブジェクト分類コード | Q |
| 製品の正味深さ/長さ | 116 mm |
| パッケージレベル1総重量 | 1.62 kg |
| パッケージレベル2総重量 | 12.96 kg |
| 定格絶縁電圧（Ui） | acc. to IEC 60947-4-1 1000 V |
| 適合宣言 - CE | 1SBD250001U1000 |
| パッケージレベル1の深さ/長さ | 150 mm |
| パッケージレベル2の深さ/長さ | 300 mm |
| 適合宣言 - CCC | 2020980304001255 |
| 補助接点数 NC | 0 |
| 補助接点数 NO | 0 |
| 接続容量主回路 | Flexible with Ferrule 1/2x 6 ... 50 mm² |
| 適合宣言 - UKCA | 1SBD250032U1000 |
| 最大動作電圧 UL/CSA | Main Circuit 600 V |
| ネジによる取り付け（付属していません） | 2 x M4 or 2 x M6 screws placed diagonally |
| 定格動作電力 AC-3 (Pe) | (415 V) 45 kW |
| IDEA細分カテゴリーコード（IGCC） | 4758 >> Iec Contactors |
| 定格制御回路電圧（Uc） | 50 Hz 24 ... 60 V |
| 接続容量制御回路 | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| 定格動作電流 AC-1 (Ie) | (690 V) 40 °C 125 A |
| 定格動作電流 AC-3 (Ie) | (415 V) 60 °C 80 A |
| 有害物質規制法（TSCA） | 2CMT2023-006525 |
| 最大電気スイッチング周波数 | (AC-1) 600 cycles per hour |
| 最大機械的スイッチング周波数 | 3600 cycles per hour |
| 許容最大動作高度 | Without Derating 3000 m |
| 定格インパルス耐電圧（Uimp） | 8 kV |
| 接続容量主回路UL/CSA | Rigid Stranded 1/2x 6-1 AWG |
| 環境製品宣言 - EPD | 2TFP200017A1001 |
| 接続容量制御回路 UL/CSA | Rigid Solid 1/2x 18-14 AWG |
| 紛争鉱物報告テンプレート（CMRT） | 9AKK108467A5658 |
| 従来の自由空気熱流（Ith） | acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 125 A |
| 定格短時間耐電流低電圧（Icw） | at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 780 A |
製品説明
AF80-40-00-11 CONT 4P BOB. 24-60VAC/DC
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
