1SBN010140R1022

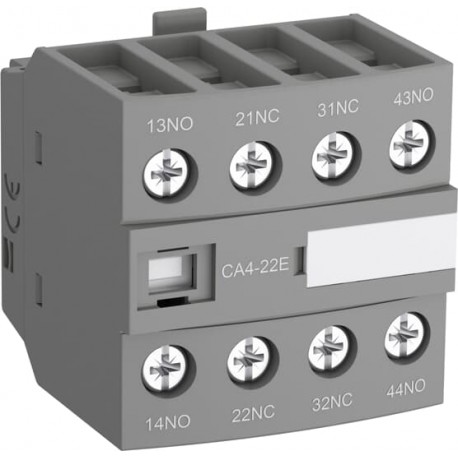

1SBN010140R1022 ABB CA4-22E Auxiliary Contact Block
$0.00米ドル
4350 在庫あり
主な仕様
:(690 V) 2 A
エティム4:EC002498 - Accessories for low-voltage switch technology
エティム5:EC002498 - Accessories for low-voltage switch technology
ETIM 6:EC000041 - Auxiliary contact block
サプライヤー情報
ABB
製品: 44170
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| (690 V) 2 A | |
| エティム4 | EC002498 - Accessories for low-voltage switch technology |
| エティム5 | EC002498 - Accessories for low-voltage switch technology |
| ETIM 6 | EC000041 - Auxiliary contact block |
| ETIM 7 | EC000041 - Auxiliary contact block |
| エティム8 | EC000041 - Auxiliary contact block |
| 国連科学委員会 | 39121522 |
| eクラス | V11.0 : 27371302 |
| 標準 | IEC/EN 60947-5-1, UL 60947-5-1, CSA C22.2 No. 60947-5-1-14 |
| RoHSステータス | Following EU Directive 2011/65/EU |
| 機能名 | Feature Value |
| 適している | AF09 |
| 端末タイプ | Screw Terminals |
| WEEEカテゴリー | 5. Small Equipment (No External Dimension More Than 50 cm) |
| BV証明書 | BV_2634H24900C0 |
| CB証明書 | CB_SE-112440 |
| LR証明書 | LRS_LR23403517TA-02 |
| UL証明書 | UL-US-L252354-131-82119002-6 |
| WEEE B2C / B2B | Business To Business |
| ABS証明書 | ABS_20-2060694-PDA |
| CQC証明書 | CQC2011010304496319 |
| DNV証明書 | DNV_TAE00001BV-5 |
| EAC証明書 | EAC_RU C-FR ME77 B03391 |
| ULリスティングカード | UL_E252354 |
| GOST証明書 | GOST_POCCFR.ME77.B07175.pdf |
| モデル（EF000010） | Clip-on |
| RINA証明書 | RINA_ELE084013XG |
| RMRS証明書 | RMRS_1802703280 |
| RoHS情報 | 2CMT2021-006277 |
| E番号（スウェーデン） | 3211419 |
| 製品正味幅 | 43 mm |
| REACH宣言 | 2CMT2021-006202 |
| E番号（フィンランド） | 3706511 |
| 製品の正味高さ | 43 mm |
| 製品正味重量 | 0.055 kg |
| パッケージレベル1 EAN | 3471523130128 |
| 定格周波数（f） | Auxiliary Circuit 50 / 60 Hz |
| 保護の程度 | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20 |
| 関税番号 | 85389099 |
| パッケージレベル1ユニット | box 1 piece |
| パッケージレベル1の幅 | 46 mm |
| パッケージレベル2ユニット | box 192 piece |
| パッケージレベル3ユニット | 4608 piece |
| 電線被覆剥き長さ | Auxiliary Circuit 10 mm |
| ランプホルダー（EF000048） | None |
| 最小注文数量 | 1 piece |
| パッケージレベル1の高さ | 46 mm |
| CAD寸法図 | 2CDC001079B0201 |
| 説明書とマニュアル | 1SBC101041M6801 |
| 締め付けトルク UL/CSA | Auxiliary Circuit 11 in·lb |
| 定格動作電圧 | Auxiliary Circuit 690 V |
| 取り付け方法（EF000003） | Front fastening |
| オブジェクト分類コード | K |
| 製品の正味深さ/長さ | 39.5 mm |
| パッケージレベル1総重量 | 0.055 kg |
| パッケージレベル2総重量 | 10.56 kg |
| 定格絶縁電圧（Ui） | acc. to IEC 60947-5-1 690 V |
| 適合宣言 - CE | 1SBD250007U1000 |
| パッケージレベル1の深さ/長さ | 46 mm |
| 適合宣言 - CCC | 2020980304001258 |
| 補助接点数 NC | 2 |
| 補助接点数 NO | 2 |
| 適合宣言 - UKCA | 1SBD250038U1000 |
| IDEA細分カテゴリーコード（IGCC） | 4743 >> Auxiliary contact block |
| 定格動作電流 AC-15 (Ie) | (500 V) 2 A |
| 定格動作電流 DC-13 (Ie) | (24 V) 6 A / 144 W |
| 接続容量補助回路 | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| 最大電気スイッチング周波数 | (AC-15) 1200 cycles per hour |
| 最大機械的スイッチング周波数 | 3600 cycles per hour |
| 定格インパルス耐電圧（Uimp） | 6 kV |
| 電気接続の種類（EF003961） | Screw connection |
| 故障信号スイッチの数（EF007613） | 0 |
| 紛争鉱物報告テンプレート（CMRT） | 9AKK108467A5658 |
| 従来の自由空気熱流（Ith） | acc. to IEC 60947-5-1, Θ = 40 °C 16 A |
| 接続容量補助回路UL/CSA | Rigid Solid 1/2x 18-14 AWG |
| 切替接点としての接点数（EF008257） | 0 |
| 定格短時間耐電流低電圧（Icw） | for 0.1 s 140 A |
| 定格動作電流 Ie（AC-15、230 V）（EF001385） | 4 A |
| 通常開接点の接点数（EF008256） | 2 |
| 通常閉接点の接点数（EF008255） | 2 |
製品説明
CA4-22E AUX CONTACT BLOCK.
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
