1SCA022277R0220

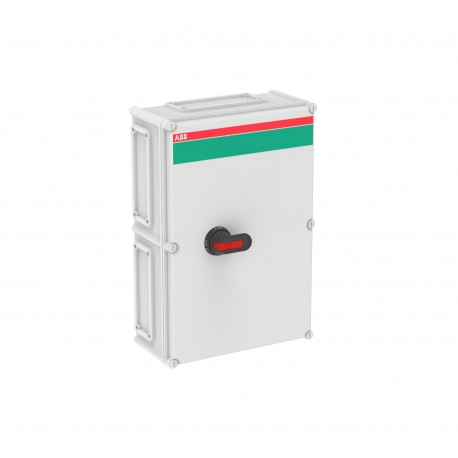

1SCA022277R0220 ABB Int. Boxed disconnector OT315KGCC3T
$0.00米ドル
4097 在庫あり
主な仕様
:5a3bbba8-af23-4feb-a212-303d9db6e762 France (FR)
SCIP:0854d0ee-50d4-4938-99e8-1c3a71437af6 Finland (FI)
エティム8:EC000216 - Switch disconnector
エティム9:EC000216 - Switch disconnector (low voltage)
サプライヤー情報
ABB
製品: 44170
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 5a3bbba8-af23-4feb-a212-303d9db6e762 France (FR) | |
| SCIP | 0854d0ee-50d4-4938-99e8-1c3a71437af6 Finland (FI) |
| エティム8 | EC000216 - Switch disconnector |
| エティム9 | EC000216 - Switch disconnector (low voltage) |
| 国連科学委員会 | 39122205 |
| eクラス | V11.1 : 27371403 |
| 標準 | IEC 60947-1, -3 |
| 電力損失 | at Rated Operating Conditions per Pole 6.5 W |
| ハンドルタイプ | Pistol handle |
| RoHSステータス | Following EU Directive 2011/65/EU |
| ハンドルカラー | Black |
| ニュートラルタイプ | No neutral terminal |
| WEEEカテゴリー | 4. Large Equipment (Any External Dimension More Than 50 cm) |
| 極数 | 3 |
| 簡略化されたSCIP | 617c639f-b86f-4234-aabb-f59502e1ab60 Germany (DE) |
| 汚染度 | 3 |
| RoHS情報 | 1SCC340075D0201 |
| 原産国 | Finland (FI) |
| E番号（ノルウェー） | 1429340 |
| 製品正味幅 | 380 mm |
| REACH宣言 | 1SCC340076D0201 |
| 締め付けトルク | Main Circuit 44 N·m |
| E番号（フィンランド） | 3642413 |
| エンクロージャ材質 | Plastic |
| 製品の正味高さ | 560 mm |
| 製品正味重量 | 7.366 kg |
| 機械図面 | OTPK563818PII.stp |
| パッケージレベル1 EAN | 6417019063324 |
| ケーブル入口位置 | Bottom/Bottom |
| 保護の程度 | acc. to IEC 60529 IP65 |
| 関税番号 | 85363090 |
| パッケージレベル1ユニット | box 1 piece |
| パッケージレベル1の幅 | 415 mm |
| 片側あたりのケーブル出口 | II-flange / II-flange |
| 最小注文数量 | 1 piece |
| パッケージレベル1の高さ | 325 mm |
| 耐衝撃性評価 | Housing IK08 |
| 説明書とマニュアル | 1SCC340015M0004 |
| PE端子の位置 | Bottom In - Bottom Out |
| 推奨ドライバー | Main Circuit M10 |
| 定格動作電圧 | Main Circuit 1000 V |
| 補助接点を取り付け | 2 NO, 1 NC |
| オブジェクト分類コード | Q |
| ライン端子の位置 | Bottom In - Bottom Out |
| 製品の正味深さ/長さ | 180 mm |
| パッケージレベル1総重量 | 9.3 kg |
| 定格絶縁電圧（Ui） | acc. to IEC/EN 60664-1 1000 V |
| 適合宣言 - CE | 1SCC340025D2704 |
| パッケージレベル1の深さ/長さ | 710 mm |
| 補助接点数 NC | 1 |
| 補助接点数 NO | 2 |
| 接続容量主回路 | Hole Diameter 10 mm |
| データシート、技術情報 | 1SCC340015C0201 |
| IDEA細分カテゴリーコード（IGCC） | 5166 >> Safety switch |
| 最大搭載補助接点数 | 2 NO, 2 NC |
| 従来の熱電流（Ithe） | Fully Enclosed 315 A |
| 定格動作電力 AC-23A (Pe) | (380 ... 415 V) 160 kW |
| 有害物質規制法（TSCA） | 1SCC340095D0201 |
| 定格動作電流 AC-22A (Ie) | (380 ... 415 V) 315 A |
| 定格動作電流 AC-23A (Ie) | (380 ... 415 V) 315 A |
| 定格短絡電流容量（Icm） | (1000 V AC) 65 kA |
| 紛争鉱物報告テンプレート（CMRT） | 9AKK108467A5658 |
| 定格条件付き短絡電流（Inc） | 61.5 kA |
| 定格短時間耐電流低電圧（Icw） | for 1 s 15 kA |
製品説明
OT315KGCC3T Safety switch
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
