1SCA022742R0860

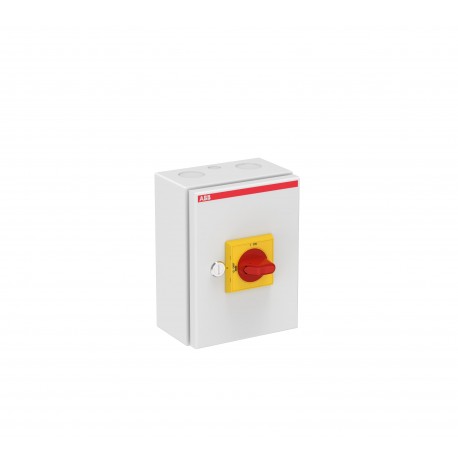

1SCA022742R0860 ABB Int. Boxed disconnector OT25ETMM3AE
$0.00米ドル
4516 在庫あり
主な仕様
:(500 V) 45 A
ETIM 7:EC000216 - Switch disconnector
エティム8:EC000216 - Switch disconnector
エティム9:EC000216 - Switch disconnector (low voltage)
サプライヤー情報
ABB
製品: 44170
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| (500 V) 45 A | |
| ETIM 7 | EC000216 - Switch disconnector |
| エティム8 | EC000216 - Switch disconnector |
| エティム9 | EC000216 - Switch disconnector (low voltage) |
| 国連科学委員会 | 39122205 |
| eクラス | V11.1 : 27371403 |
| 標準 | IEC 60947-1, -3 |
| 電力損失 | at Rated Operating Conditions per Pole 2.8 W |
| ハンドルタイプ | Selector handle |
| RoHSステータス | Following EU Directive 2011/65/EU |
| ハンドルカラー | Red / Yellow |
| ニュートラルタイプ | No neutral terminal |
| WEEEカテゴリー | 5. Small Equipment (No External Dimension More Than 50 cm) |
| 極数 | 3 |
| 汚染度 | 3 |
| RoHS情報 | 1SCC340075D0201 |
| 原産国 | Bulgaria (BG) |
| 製品正味幅 | 150 mm |
| REACH宣言 | 1SCC340076D0201 |
| 特殊機能 | EMC |
| 締め付けトルク | Main Circuit 0.8 N·m |
| エンクロージャ材質 | Steel sheet |
| 製品の正味高さ | 200 mm |
| 製品正味重量 | 1.8 kg |
| ケーブル断面 | 1.5 ... 35 mm² |
| 機械図面 | OTLK201510S32.stp |
| パッケージレベル1 EAN | 6417019240442 |
| ケーブル入口位置 | Top and/or Bottom |
| 保護の程度 | acc. to IEC 60529 IP65 |
| 関税番号 | 85363030 |
| パッケージレベル1ユニット | box 1 piece |
| パッケージレベル1の幅 | 162 mm |
| 電線被覆剥き長さ | 13 mm |
| 片側あたりのケーブル出口 | 2xø32.5+ø16.5 / 2xø32.5+ø16.5 |
| 最小注文数量 | 1 piece |
| パッケージレベル1の高さ | 148 mm |
| 耐衝撃性評価 | Housing IK09 |
| 説明書とマニュアル | 1SCC340006M0013 |
| 推奨ドライバー | Main Circuit Pozidriv 2 |
| 定格動作電圧 | Main Circuit 750 V |
| 補助接点を取り付け | 1 NO, 0 NC |
| オブジェクト分類コード | Q |
| 製品の正味深さ/長さ | 100 mm |
| パッケージレベル1総重量 | 1.9 kg |
| 定格絶縁電圧（Ui） | acc. to IEC/EN 60664-1 750 V |
| 適合宣言 - CE | 1SCC340002D2703 |
| パッケージレベル1の深さ/長さ | 222 mm |
| 補助接点数 NC | 0 |
| 補助接点数 NO | 1 |
| 接続容量主回路 | Screw Clamp 1.5 ... 35 mm² |
| データシート、技術情報 | 1SCC340015C0201 |
| IDEA細分カテゴリーコード（IGCC） | 5166 >> Safety switch |
| 最大搭載補助接点数 | 2 NO, 1 NC |
| 従来の熱電流（Ithe） | Fully Enclosed 63 A |
| 定格動作電力 AC-23A (Pe) | (380 ... 415 V) 15 kW |
| 有害物質規制法（TSCA） | 1SCC340095D0201 |
| 定格動作電流 AC-22A (Ie) | (380 ... 415 V) 45 A |
| 定格動作電流 AC-23A (Ie) | (380 ... 415 V) 30 A |
| 定格短絡電流容量（Icm） | (690 V AC) 1.4 kA |
| 紛争鉱物報告テンプレート（CMRT） | 9AKK108467A5658 |
| 定格短時間耐電流低電圧（Icw） | for 1 s 1 kA |
製品説明
OT25ETMM3AE EMC safety switch
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
