1SCA107932R1001

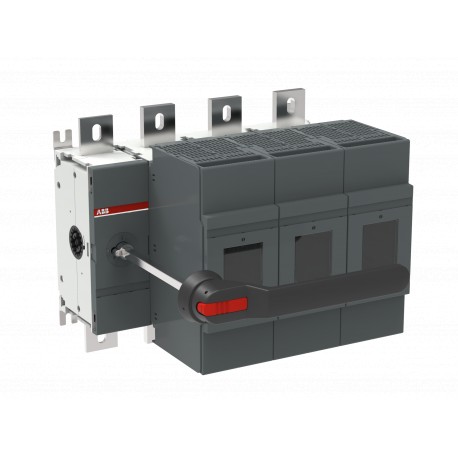

1SCA107932R1001 ABB OS1250D03N3P Switch fuse
$0.00米ドル
3251 在庫あり
主な仕様
:64.18 lb
ETIM 7:EC001040 - Fuse switch disconnector
エティム8:EC001040 - Fuse switch disconnector
エティム9:EC001040 - Fuse switch disconnector
サプライヤー情報
ABB
製品: 44170
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 64.18 lb | |
| ETIM 7 | EC001040 - Fuse switch disconnector |
| エティム8 | EC001040 - Fuse switch disconnector |
| エティム9 | EC001040 - Fuse switch disconnector |
| 国連科学委員会 | 39122233 |
| eクラス | V11.1 : 27371401 |
| ヒューズサイズ | NH4 |
| 標準 | IEC 60947-3 |
| 電力損失 | at Rated Operating Conditions per Pole 75 W |
| ヒューズシステム | DIN |
| ハンドルタイプ | Pistol handle and shaft included |
| RoHSステータス | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| 取り付けタイプ | Base mounting |
| 端末タイプ | Lug terminals |
| WEEEカテゴリー | 5. Small Equipment (No External Dimension More Than 50 cm) |
| 動作モード | Front Operated |
| 端子幅 | 50 mm |
| UL証明書 | No certification needed |
| CCC証明書 | CCC OS1200-1250 2015.pdf |
| 極数 | 3 |
| 第4極型 | Detachable Neutral Link Integrated Into the Mechanism |
| 汚染度 | 3 |
| RoHS情報 | 1SCC011020D0201 |
| 原産国 | Finland (FI) |
| 製品正味幅 | 429 mm |
| REACH宣言 | 1SCC011021D0201 |
| 特殊機能 | Detachable Neutral |
| 締め付けトルク | 50 ... 75 N·m |
| DNV GL証明書 | 1SCC311131D0203 |
| E番号（フィンランド） | 3661002 |
| 製品の正味高さ | 356 mm |
| 製品正味重量 | 29.11 kg |
| 定格電流（インチ） | Main Circuit 1250 A |
| パッケージレベル1 EAN | 6417019413907 |
| 関税番号 | 85365080 |
| パッケージレベル1ユニット | box 1 piece |
| パッケージレベル1の幅 | 394 mm |
| 最小注文数量 | 1 piece |
| パッケージレベル1の高さ | 385 mm |
| A2L証明書 – IEC | 1SCC311210D0201 |
| 説明書とマニュアル | 1SCC311022M0207 |
| 定格動作電圧 | Main Circuit 690 V AC |
| オブジェクト分類コード | Q |
| ライン端子の位置 | Top In - Bottom Out, Bottom In - Top Out |
| 製品の正味深さ/長さ | 366 mm |
| パッケージレベル1総重量 | 31.71 kg |
| スイッチ操作機構 | 03 (Left Side) |
| 定格絶縁電圧（Ui） | 1000 V |
| 適合宣言 - CE | 1SCC311127D2703 |
| グループ廃棄物埋立目標 | UL 2799 Zero Waste To Landfill Validation available |
| パッケージレベル1の深さ/長さ | 584 mm |
| データシート、技術情報 | 1SCC311013C0201 |
| IDEA細分カテゴリーコード（IGCC） | 5291 >> Fuse switch disconnector |
| 従来の熱電流（Ithe） | Fully Enclosed 1000 A |
| 定格動作電力 AC-23A (Pe) | (220 ... 240 V) 315 kW |
| 有害物質規制法（TSCA） | 1SCC011025D0201 |
| 定格動作電流 AC-21A (Ie) | (380 ... 415 V) 1250 A |
| 定格動作電流 AC-21B (Ie) | (500 V) 1250 A |
| 定格動作電流 AC-22A (Ie) | (380 ... 415 V) 1250 A |
| 定格動作電流 AC-22B (Ie) | (500 V) 1250 A |
| 定格動作電流 AC-23A (Ie) | (380 ... 415 V) 1000 A |
| 定格動作電流 AC-23B (Ie) | (500 V) 1000 A |
| 定格インパルス耐電圧（Uimp） | 12 kV |
| 環境製品宣言 - EPD | 1SCC311203D0201 |
| 紛争鉱物報告テンプレート（CMRT） | 9AKK108467A5658 |
| 従来の自由空気熱流（Ith） | Θ = 40 °C 1250 A |
| 定格条件付き短絡電流（Inc） | (690 V) 80 kA |
| 定格短時間耐電流低電圧（Icw） | for 1 s 40 kiloampere rms |
製品説明
Fuse switch OS1250D03N3P
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
