1SCA115369R1001

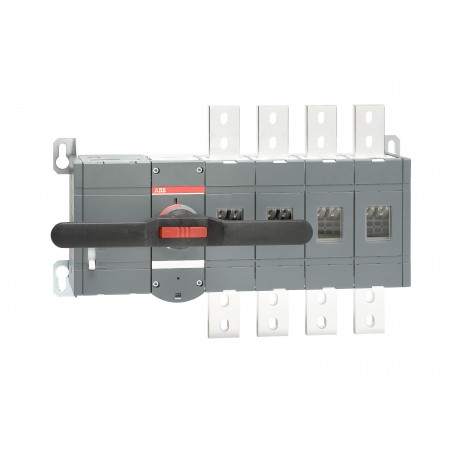

1SCA115369R1001 ABB OTM1600E4M230C Motorized switch-disconnector
$0.00米ドル
4405 在庫あり
主な仕様
:(500 V) 1600 A
ETIM 7:EC000216 - Switch disconnector
エティム8:EC000216 - Switch disconnector
エティム9:EC000216 - Switch disconnector (low voltage)
サプライヤー情報
ABB
製品: 44170
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| (500 V) 1600 A | |
| ETIM 7 | EC000216 - Switch disconnector |
| エティム8 | EC000216 - Switch disconnector |
| エティム9 | EC000216 - Switch disconnector (low voltage) |
| eクラス | V11.1 : 27371403 |
| ロックタイプ | Yes |
| 標準 | IEC 60947-3 |
| 電力損失 | at Rated Operating Conditions per Pole 48 W |
| ハンドルタイプ | Direct mounted handle |
| RoHSステータス | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| ハンドルカラー | Black |
| 取り付けタイプ | Base mounting |
| 端末タイプ | Lug terminals |
| WEEEカテゴリー | 4. Large Equipment (Any External Dimension More Than 50 cm) |
| 動作モード | Front operated |
| UL証明書 | No certification needed |
| 極数 | 4 |
| VDE証明書 | No certification needed |
| ATEX証明書 | No certification needed |
| 第4極型 | Switched - Simultaneous Function |
| 汚染度 | 3 |
| RoHS情報 | 1SCC011020D0201 |
| 原産国 | Finland (FI) |
| 製品正味幅 | 586.5 mm |
| REACH宣言 | 1SCC011021D0201 |
| 特殊機能 | No |
| 締め付けトルク | acc. IEC 60947-1 50 … 75 N·m |
| 製品の正味高さ | 372 mm |
| 製品正味重量 | 30 kg |
| パッケージレベル1 EAN | 6417019477398 |
| 保護の程度 | Front IP00 |
| 4回目のポールポジション | Right Side |
| 関税番号 | 85365080 |
| 機械的耐久性 | 6000 |
| パッケージレベル1ユニット | box 1 piece |
| パッケージレベル1の幅 | 435 mm |
| 最小注文数量 | 1 piece |
| パッケージレベル1の高さ | 215 mm |
| フェーズ間の距離 | Standard |
| 使用終了時の指示 | 1SCC301141M0201 |
| 説明書とマニュアル | 1SCC303006M0205 |
| モーター動作電圧 | 220 ... 240 V AC |
| 定格動作電圧 | Main Circuit 1000 V |
| オブジェクト分類コード | Q |
| ライン端子の位置 | Top In - Bottom Out |
| 製品の正味深さ/長さ | 153 mm |
| パッケージレベル1総重量 | 32 kg |
| スイッチ操作機構 | Mechanism at the End of the Switch |
| 定格絶縁電圧（Ui） | acc. to IEC/EN 60664-1 1000 V |
| 適合宣言 - CE | 1SCC301213D2702 |
| パッケージレベル1の深さ/長さ | 673 mm |
| データシート、技術情報 | 1SCC301020C0201 |
| 従来の熱電流（Ithe） | Fully Enclosed 1600 A |
| 定格動作電力 AC-23A (Pe) | (400 ... 415 V) 710 kW |
| 有害物質規制法（TSCA） | 1SCC011025D0201 |
| 定格動作電流 AC-21A (Ie) | (380 ... 415 V) 1600 A |
| 定格動作電流 AC-22A (Ie) | (380 ... 415 V) 1600 A |
| 定格動作電流 AC-23A (Ie) | (380 ... 415 V) 1250 A |
| 定格インパルス耐電圧（Uimp） | 12 kV |
| 環境製品宣言 - EPD | 1SCC303101D0201 |
| 定格短絡電流容量（Icm） | (690 V) 92 kA |
| 紛争鉱物報告テンプレート（CMRT） | 9AKK108467A5658 |
| 従来の自由空気熱流（Ith） | Θ = 40 °C 1600 A |
| 定格条件付き短絡電流（Inc） | (1250 A fuse, 415 V) 80 kA |
| 定格短時間耐電流低電圧（Icw） | for 1 s 50 kA |
製品説明
Int. disconnector Motor OTM1600E4M230C
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
