1SCA121463R1001

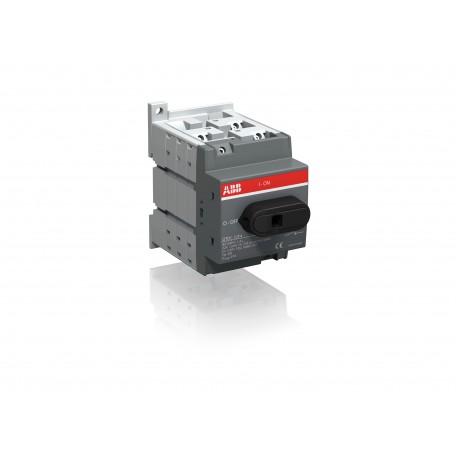

1SCA121463R1001 ABB OTDC32F4 DC Switch-disconnector
$0.00米ドル
3966 在庫あり
主な仕様
:1SCC301974F0001
ETIM 7:EC000216 - Switch disconnector
エティム8:EC000216 - Switch disconnector
エティム9:EC000216 - Switch disconnector (low voltage)
サプライヤー情報
ABB
製品: 44170
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 1SCC301974F0001 | |
| ETIM 7 | EC000216 - Switch disconnector |
| エティム8 | EC000216 - Switch disconnector |
| エティム9 | EC000216 - Switch disconnector (low voltage) |
| eクラス | V11.1 : 27371403 |
| 標準 | IEC 60947-1, -3 |
| 電力損失 | at Rated Operating Conditions per Pole 0.5 W |
| ハンドルタイプ | Knob handle |
| RoHSステータス | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| 利用 | Photovoltaic |
| ハンドルカラー | Black |
| 取り付けタイプ | Base mounting, DIN-rail mounting |
| 端末タイプ | Screw Terminals |
| WEEEカテゴリー | 5. Small Equipment (No External Dimension More Than 50 cm) |
| 動作モード | Front Operated |
| シャフト径 | 6 mm |
| CCC証明書 | CQC2012010302579872 |
| 極数 | 4 |
| 汚染度 | 3 |
| RoHS情報 | 1SCC301239D0201 |
| 原産国 | Estonia (EE) |
| E番号（スウェーデン） | 3134024 |
| 製品正味幅 | 52.5 mm |
| REACH宣言 | 1SCC301240D0201 |
| 特殊機能 | No |
| DNV GL証明書 | 1SCC301231D0201 |
| E番号（フィンランド） | 3601359 |
| 回路数 | 2 |
| 製品フレームサイズ | XS |
| 製品の正味高さ | 89 mm |
| 製品正味重量 | 0.2 kg |
| ケーブル断面 | 2.5 ... 16 mm² |
| 機械図面 | OTDC16-32F4.igs |
| パッケージレベル1 EAN | 6417019526188 |
| 保護の程度 | Front IP20 |
| 利用カテゴリー | Switching of resistive loads, including moderate overloads - occasional actuation (DC-21B) |
| 関税番号 | 85363030 |
| パッケージレベル1ユニット | box 1 piece |
| パッケージレベル1の幅 | 100 mm |
| 最小注文数量 | 1 piece |
| パッケージレベル1の高さ | 100 mm |
| 説明書とマニュアル | 1SCC301079M0206 |
| 環境情報 | NA |
| 定格動作電圧 | 1000 V |
| オブジェクト分類コード | Q |
| ライン端子の位置 | Top In - Bottom Out |
| 製品の正味深さ/長さ | 89 mm |
| パッケージレベル1総重量 | 0.3 kg |
| スイッチ操作機構 | Mechanism on Top of the Switch |
| 定格絶縁電圧（Ui） | 1000 V |
| 適合宣言 - CE | 1SCC301192D2704 |
| グループ廃棄物埋立目標 | UL 2799 Zero Waste To Landfill Validation available |
| パッケージレベル1の深さ/長さ | 64 mm |
| 適合宣言 - UKCA | 1SCC301313D0201 |
| データシート、技術情報 | 1SCC301022C0201 |
| 従来の熱電流（Ithe） | Fully Enclosed 45 A |
| 有害物質規制法（TSCA） | 1SCC301321D0201 |
| 定格動作電流 DC-21B (Ie) | (660 V) 32 A |
| 定格インパルス耐電圧（Uimp） | 8 kV |
| 定格短絡電流容量（Icm） | (1000 V DC) 0.8 kA |
| 紛争鉱物報告テンプレート（CMRT） | 9AKK108467A5658 |
| 従来の自由空気熱流（Ith） | Θ = 40 °C 45 A |
| 定格短時間耐電流低電圧（Icw） | (1000 V DC) 0.8 kA |
| 正開動作トルク（ダイレクトオープン動作） | 0.4 … 0.8 N·m |
製品説明
DC disconnector switch OTDC32F4
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
