1SCA161286R1001

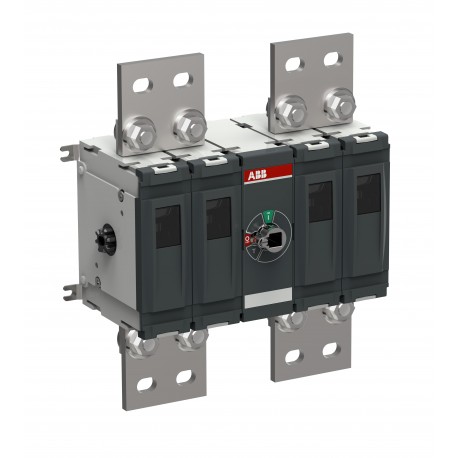

1SCA161286R1001 ABB DC Disconnector Switch OTDC1000F22
$0.00米ドル
3562 在庫あり
主な仕様
:India (IN)
ETIM 7:EC000216 - Switch disconnector
エティム8:EC000216 - Switch disconnector
エティム9:EC000216 - Switch disconnector (low voltage)
サプライヤー情報
ABB
製品: 44170
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| India (IN) | |
| ETIM 7 | EC000216 - Switch disconnector |
| エティム8 | EC000216 - Switch disconnector |
| エティム9 | EC000216 - Switch disconnector (low voltage) |
| eクラス | V11.1 : 27371403 |
| 標準 | IEC 60947-1, -3 |
| 電力損失 | at Rated Operating Conditions per Pole 30...32 W |
| ハンドルタイプ | Handle and shaft not included |
| RoHSステータス | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| 利用 | Photovoltaic |
| 取り付けタイプ | Base Mounting |
| WEEEカテゴリー | 5. Small Equipment (No External Dimension More Than 50 cm) |
| 動作モード | Front Operated |
| シャフト径 | 12 mm |
| 端子幅 | 30 mm |
| 配線図 | 1SCC301046K0201 |
| CCC証明書 | CQC2019010302206498 |
| 極数 | 4 |
| ABBエコソリューションズ | Yes |
| RoHS情報 | 1SCC301239D0201 |
| 原産国 | Finland (FI) |
| 製品正味幅 | 255.5 mm |
| REACH宣言 | 1SCC301240D0201 |
| 特殊機能 | No |
| DNV GL証明書 | 1SCC301231D0201 |
| 回路数 | 1 |
| 製品フレームサイズ | M |
| 製品の正味高さ | 211 mm |
| 製品正味重量 | 9.7 kg |
| 機械図面 | OTDC800...1000_F_22_OTDCKIT800FS11.igs |
| パッケージレベル1 EAN | 6417019913889 |
| 利用カテゴリー | Switching of resistive loads, including moderate overloads - occasional actuation (DC-21B) |
| 関税番号 | 85363090 |
| パッケージレベル1ユニット | box 1 piece |
| パッケージレベル1の幅 | 270 mm |
| 最小注文数量 | 1 piece |
| パッケージレベル1の高さ | 200 mm |
| 接続構成 | Single circuit 6c, 6g |
| 使用終了時の指示 | 1SCC301112M0201 |
| 説明書とマニュアル | 1SCC301102M0201 |
| 定格動作電圧 | 1000 V |
| オブジェクト分類コード | Q |
| ライン端子の位置 | Top In - Bottom Out |
| 製品の正味深さ/長さ | 135 mm |
| パッケージレベル1総重量 | 10 kg |
| スイッチ操作機構 | Mechanism Between the Poles |
| 適合宣言 - CE | 1SCC301227D2702 |
| グループ廃棄物埋立目標 | UL 2799 Zero Waste To Landfill Validation available |
| パッケージレベル1の深さ/長さ | 310 mm |
| 適合宣言 - UKCA | 1SCC301313D0201 |
| データシート、技術情報 | 1SCC301022C0201 |
| 有害物質規制法（TSCA） | 1SCC301321D0201 |
| 定格動作電流 DC-21B (Ie) | (1000 V) 1000 A |
| 定格インパルス耐電圧（Uimp） | 12 kV |
| 環境製品宣言 - EPD | 1SCC301247D0201 |
| 定格短絡電流容量（Icm） | (1000 V DC) 10 kA |
| 顧客のリソース効率の向上 | Product Efficiency - Product considered more energy-efficient compared to similar product on market or older products from the same line |
| 紛争鉱物報告テンプレート（CMRT） | 9AKK108467A5658 |
| 従来の自由空気熱流（Ith） | Θ = 40 °C 1000 A |
| 循環型設計原則 リサイクル可能率 | Design for Closing Resource Loops - Standard EN45555 -59,09 % |
| 定格短時間耐電流低電圧（Icw） | (1000 V DC) 10 kA |
| 正開動作トルク（ダイレクトオープン動作） | 18 … 30 N·m |
製品説明
OTDC1000F22 DC Switch-disconnector
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
