1SDA067904R1

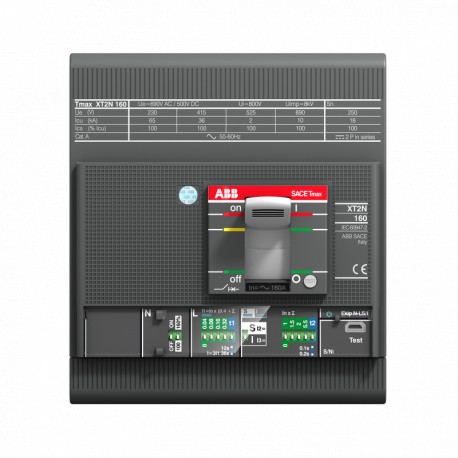

1SDA067904R1 ABB XT2H 160 Ekip LSI In 63A 4p F F
$0.00米ドル
4622 在庫あり
主な仕様
:9AKK108468A1897
EAN:8015644018009
ETIM 7:EC000228 - Power circuit-breaker for trafo/generator/installation protection
エティム8:EC000228 - Power circuit-breaker for trafo/generator/installation protection
サプライヤー情報
ABB
製品: 44170
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 9AKK108468A1897 | |
| EAN | 8015644018009 |
| ETIM 7 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| エティム8 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| エティム9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| 国連科学委員会 | 39120000 |
| eクラス | V11.1 : 27370409 |
| リリース | Ekip LSI |
| バージョン | F |
| サブタイプ | XT2 |
| 標準 | IEC60947-2 |
| 電力損失 | at Rated Operating Conditions per Pole 1.70 W |
| RoHSステータス | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| 現在のタイプ | AC |
| 営業時間 | CB with SOR 15 ms |
| 製品名 | Moulded Case Circuit Breaker |
| 製品タイプ | Automatic Circuit Breaker |
| リリースタイプ | EL |
| 端末タイプ | Bolt |
| WEEEカテゴリー | 5. Small Equipment (No External Dimension More Than 50 cm) |
| GL証明書 | 1SDL000163R0093 |
| LR証明書 | 1SDL000163R0100 |
| 複数注文 | 1 piece |
| UL証明書 | No certification needed |
| 配線図 | 1SDM000068R0001 |
| 極数 | 4 |
| VDE証明書 | No certification needed |
| ABBエコソリューションズ | Yes |
| ATEX証明書 | No certification needed |
| RoHS情報 | 9AKK108466A1424 |
| 寸法図 | 1SDH000721R0100 |
| 製品の主な種類 | SACE Tmax XT |
| 製品正味幅 | 120 mm |
| REACH宣言 | 9AKK108466A1425 |
| 締め付けトルク | 6 N·m |
| 製品の正味高さ | 130 mm |
| 製品正味重量 | 1.6 kg |
| 定格電流（インチ） | 63 A |
| 定格電圧（Ur） | 690 V AC |
| 機械図面 | 1SDH000721R0100 |
| パッケージレベル1 EAN | 8015644018009 |
| 定格周波数（f） | 50/60 Hz |
| 関税番号 | 85362090 |
| 電気的耐久性 | 120 cycles per hour |
| 機械的耐久性 | 240 cycles per hour |
| パッケージレベル1ユニット | box 1 piece |
| パッケージレベル1の幅 | 130 mm |
| 最小注文数量 | 1 piece |
| パッケージレベル1の高さ | 208 mm |
| CAD寸法図 | 1SDH002230A1002 |
| 使用終了時の指示 | 9AKK108468A2349 |
| 説明書とマニュアル | 1SDH000721R0001 |
| 注文コード 米国およびカナダ | XT2HE4063FFF000XXX |
| 推奨ドライバー | Main Circuit M6 |
| 端末接続タイプ | Front |
| 環境情報 | 9AKK108467A6707 |
| 定格動作電圧 | 690 V AC |
| オブジェクト分類コード | Q |
| 製品の正味深さ/長さ | 82.5 mm |
| パッケージレベル1総重量 | 1.6 kg |
| 定格絶縁電圧（Ui） | 1000 V AC |
| 適合宣言 - CE | 9AKK106713A5901 |
| グループ廃棄物埋立目標 | UL 2799 Zero Waste To Landfill Validation available |
| パッケージレベル1の深さ/長さ | 145 mm |
| 短絡性能レベル | H |
| 接続容量主回路 | Busbar 32.5..100 mm² |
| 定格無停電電流（Iu） | 160 A |
| データシート、技術情報 | 1SDC210100D0206 |
| 有害物質規制法（TSCA） | 9AKK108467A8326 |
| 関連付ける回路ブレーカーの種類 | Power Distribution |
| 定格インパルス耐電圧（Uimp） | 8 kV |
| 環境製品宣言 - EPD | 9AKK108469A1855 |
| 紛争鉱物報告テンプレート（CMRT） | 9AKK108467A5658 |
| 循環型設計原則 リサイクル可能率 | Design for Closing Resource Loops - Standard EN45555 -55.70 % |
| 定格サービス短絡遮断容量（IC） | (220 V AC) 100 kA |
| 定格最大短絡遮断容量（Icu） | (220 V AC) 100 kA |
製品説明
XT2H160 Ekip LSI R63 4P F F
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
