在庫あり 注目商品
1SDA068059R1

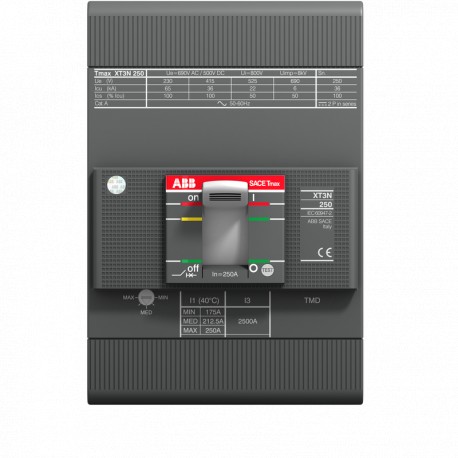

1SDA068059R1 ABB XT3N 250 TMD 250-2500 3p F F
$0.00米ドル
3591 在庫あり
主な仕様
:9AKK108468A7794
EAN:8015644019303
SCIP:6e02ed7f-17b7-4341-9a54-addfe501266a Italy (IT)
ETIM 7:EC000228 - Power circuit-breaker for trafo/generator/installation protection
サプライヤー情報
ABB
製品: 44170
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 9AKK108468A7794 | |
| EAN | 8015644019303 |
| SCIP | 6e02ed7f-17b7-4341-9a54-addfe501266a Italy (IT) |
| ETIM 7 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| エティム8 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| エティム9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| 国連科学委員会 | 39120000 |
| eクラス | V11.1 : 27370409 |
| リリース | TMD |
| バージョン | F |
| サブタイプ | XT3 |
| RoHS日付 | NA |
| 標準 | IEC60947-2 |
| 電力損失 | at Rated Operating Conditions per Pole 17.8 W |
| RoHSステータス | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| 現在のタイプ | AC/DC |
| 営業時間 | CB with SOR 15 ms |
| 製品名 | Moulded Case Circuit Breaker |
| 製品タイプ | Automatic Circuit Breaker |
| リリースタイプ | TM |
| ブランド/レーベル | ABB |
| 設定範囲 | 175...250 A |
| 端末タイプ | Bolt |
| WEEEカテゴリー | 5. Small Equipment (No External Dimension More Than 50 cm) |
| BV証明書 | 1SDL000163R0099 |
| CB証明書 | 9AKK106713A2844 |
| GL証明書 | 1SDL000163R0094 |
| KC証明書 | SW05006-15010 |
| LR証明書 | 1SDL000163R0100 |
| 複数注文 | 1 piece |
| UL証明書 | 1SDL000163R0113 |
| 配線図 | 1SDM000068R0001 |
| ABS証明書 | 1SDL000163R0109 |
| CQC証明書 | CQC2013010307638938 |
| EAC証明書 | 9AKK10103A1027 |
| 極数 | 3 |
| 簡略化されたSCIP | c67c1509-1fb8-4452-a702-0b07f01fbbec Germany (DE) |
| VDE証明書 | No certification needed |
| ABBエコソリューションズ | Yes |
| ATEX証明書 | No certification needed |
| RINA証明書 | 1SDL000163R0098 |
| RoHS情報 | 9AKK108466A1424 |
| 寸法図 | 1SDH000720R0100 |
| E番号（スウェーデン） | 3182434 |
| 製品の主な種類 | SACE Tmax XT |
| 製品正味幅 | 105 mm |
| REACH宣言 | 9AKK108466A1425 |
| 締め付けトルク | 8 N·m |
| DNV GL証明書 | 1SDL000163R0096 |
| E番号（フィンランド） | 3641005 |
| 製品の正味高さ | 150 mm |
| 製品正味重量 | 1.7 kg |
| 定格電流（インチ） | 250 A |
| 定格電圧（Ur） | 690 V |
| I²t特性 | 1SDC210099D0206 |
| 機械図面 | 1SDH000720R0100 |
| パッケージレベル1 EAN | 8015644019303 |
| パッケージレベル2 EAN | 8015644019303 |
| 定格周波数（f） | 50 / 60 Hz |
| 関税番号 | 85362090 |
| 電気的耐久性 | 120 cycles per hour |
| 機械的耐久性 | 240 cycles per hour |
| パッケージレベル1ユニット | box 1 piece |
| パッケージレベル1の幅 | 155 mm |
| 最小注文数量 | 1 piece |
| パッケージレベル1の高さ | 190 mm |
| CAD寸法図 | 1SDH001295R0409 |
| 使用終了時の指示 | 9AKK108468A2350 |
| 説明書とマニュアル | 1SDH000720R0001 |
| 注文コード 米国およびカナダ | XT3NE3250AFF000XXX |
| 推奨ドライバー | Main Circuit M8 |
| 端末接続タイプ | Front |
| 環境情報 | 9AKK108467A6707 |
| 定格動作電圧 | 690 V AC |
| オブジェクト分類コード | Q |
| 製品の正味深さ/長さ | 70 mm |
| パッケージレベル1総重量 | 1.73 kg |
| 定格絶縁電圧（Ui） | 800 V |
| 適合宣言 - CE | 9AKK106713A5530 |
| グループ廃棄物埋立目標 | UL 2799 Zero Waste To Landfill Validation available |
| パッケージレベル1の深さ/長さ | 155 mm |
| 適合宣言 - CCC | 9AKK108466A7756 |
| 短絡性能レベル | N |
| 接続容量主回路 | Busbar 85..192 mm² |
| 定格無停電電流（Iu） | 250 A |
| データシート、技術情報 | 1SDC210100D0206 |
| 有害物質規制法（TSCA） | 9AKK108467A8326 |
| 関連付ける回路ブレーカーの種類 | Power Distribution |
| 定格インパルス耐電圧（Uimp） | 8 kV |
| 環境製品宣言 - EPD | 9AKK108468A2294 |
| 紛争鉱物報告テンプレート（CMRT） | 9AKK108467A5658 |
| 循環型設計原則 リサイクル可能率 | Design for Closing Resource Loops - Standard EN45555 -56.6 % |
| 定格サービス短絡遮断容量（IC） | (220 V AC) 50 kA |
| 定格最大短絡遮断容量（Icu） | (220 V AC) 50 kA |
| 定格瞬時短絡電流設定（Ii） | 2500 A |
製品説明
XT3N250 TMD R250 Im2500 3P F F
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
