在庫あり 注目商品
1SDA068209R1

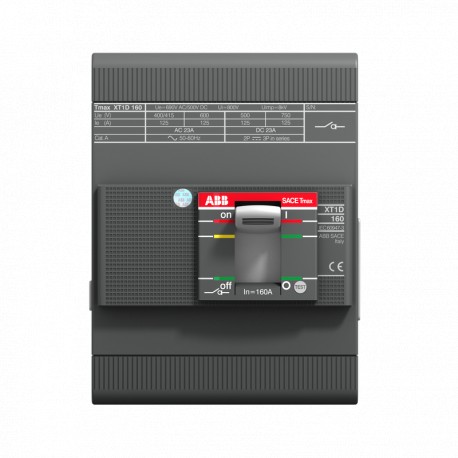

1SDA068209R1 ABB XT1D 160 4p F F
$0.00米ドル
4274 在庫あり
主な仕様
:9AKK108468A7793
EAN:8015644021054
SCIP:e76d8a62-6cd4-4181-8912-0a56883546ae Italy (IT)
ETIM 7:EC000216 - Switch disconnector
サプライヤー情報
ABB
製品: 44170
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 9AKK108468A7793 | |
| EAN | 8015644021054 |
| SCIP | e76d8a62-6cd4-4181-8912-0a56883546ae Italy (IT) |
| ETIM 7 | EC000216 - Switch disconnector |
| エティム8 | EC000216 - Switch disconnector |
| エティム9 | EC000216 - Switch disconnector (low voltage) |
| 国連科学委員会 | 39120000 |
| eクラス | V11.1 : 27371403 |
| バージョン | F |
| サブタイプ | XT1 |
| RoHS日付 | NA |
| 標準 | IEC60947-2 |
| 電力損失 | at Rated Operating Conditions per Pole 15 W |
| RoHSステータス | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| 営業時間 | CB with SOR 15 ms |
| 製品名 | Moulded Case Circuit Breaker |
| 製品タイプ | Switch Disconnector |
| ブランド/レーベル | ABB |
| 端末タイプ | Bolt |
| WEEEカテゴリー | 5. Small Equipment (No External Dimension More Than 50 cm) |
| CB証明書 | 9AKK107680A1266 |
| 複数注文 | 1 piece |
| UL証明書 | 9AKK107680A7755 |
| 配線図 | 1SDM000068R0001 |
| CQC証明書 | CQC2014010302740479 |
| EAC証明書 | 9AKK10103A1027 |
| 極数 | 4 |
| 簡略化されたSCIP | 1f242409-ac69-4453-b8bc-6c6876c2ddd2 Germany (DE) |
| VDE証明書 | No certification needed |
| ABBエコソリューションズ | Yes |
| ATEX証明書 | No certification needed |
| RoHS情報 | 9AKK108466A1424 |
| 寸法図 | 1SDH000719R0100 |
| 製品の主な種類 | SACE Tmax XT |
| 製品正味幅 | 101.6 mm |
| REACH宣言 | 9AKK108466A1425 |
| 締め付けトルク | 6 N·m |
| 製品の正味高さ | 130 mm |
| 製品正味重量 | 1.4 kg |
| I²t特性 | 1SDC210099D0206 |
| 機械図面 | 1SDH000719R0100 |
| パッケージレベル1 EAN | 8015644021054 |
| パッケージレベル2 EAN | 8015644021054 |
| 定格周波数（f） | 50 / 60 Hz |
| 関税番号 | 85362090 |
| 電気的耐久性 | 120 cycles per hour |
| 機械的耐久性 | 240 cycles per hour |
| パッケージレベル1ユニット | box 1 piece |
| パッケージレベル1の幅 | 128 mm |
| 最小注文数量 | 1 piece |
| パッケージレベル1の高さ | 135 mm |
| 使用終了時の指示 | 9AKK108468A2347 |
| 説明書とマニュアル | 1SDH000719R0001 |
| 注文コード 米国およびカナダ | XT1DE4160DFF000XXX |
| 推奨ドライバー | Main Circuit M6 |
| 端末接続タイプ | Front |
| 環境情報 | 9AKK108467A6707 |
| 定格動作電圧 | 690 V AC |
| オブジェクト分類コード | Q |
| 製品の正味深さ/長さ | 70 mm |
| パッケージレベル1総重量 | 1.4 kg |
| 定格絶縁電圧（Ui） | 800 V |
| 適合宣言 - CE | 9AKK106713A5532 |
| グループ廃棄物埋立目標 | UL 2799 Zero Waste To Landfill Validation available |
| パッケージレベル1の深さ/長さ | 143 mm |
| 適合宣言 - CCC | 2020980302000850 |
| 短絡性能レベル | D |
| 接続容量主回路 | Busbar 45.5 ... 80 mm² |
| 定格無停電電流（Iu） | 160 A |
| データシート、技術情報 | 1SDC210100D0206 |
| 有害物質規制法（TSCA） | 9AKK108467A8326 |
| 定格インパルス耐電圧（Uimp） | 8 kV |
| 環境製品宣言 - EPD | 9AKK108468A1890 |
| 紛争鉱物報告テンプレート（CMRT） | 9AKK108467A5658 |
| 循環型設計原則 リサイクル可能率 | Design for Closing Resource Loops - Standard EN45555 -55.9 % |
| 定格短時間耐電流低電圧（Icw） | for 1 s 2 kA |
製品説明
XT1D160 4P F F
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
