1SDA070892R1

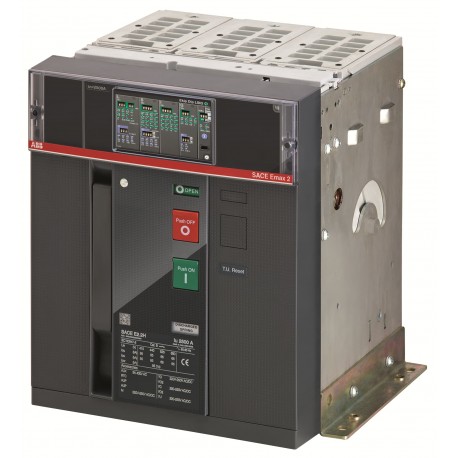

1SDA070892R1 ABB E2.2N 800 Ekip Dip LSI 3p F HR
$0.00米ドル
4869 在庫あり
主な仕様
:9AKK108468A1909
EAN:8015644747428
SCIP:5db9272f-d385-4a4a-a0e6-73274e7613b2 Italy (IT)
ETIM 7:EC000228 - Power circuit-breaker for trafo/generator/installation protection
サプライヤー情報
ABB
製品: 44170
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 9AKK108468A1909 | |
| EAN | 8015644747428 |
| SCIP | 5db9272f-d385-4a4a-a0e6-73274e7613b2 Italy (IT) |
| ETIM 7 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| エティム8 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| エティム9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| 国連科学委員会 | 39121615 |
| eクラス | V11.1 : 27370409 |
| リリース | Ekip Dip LSI |
| バージョン | F |
| サブタイプ | E2.2 |
| 標準 | IEC |
| 電力損失 | 34 W |
| RoHSステータス | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| 現在のタイプ | AC |
| 製品名 | Air Circuit Breaker |
| 製品タイプ | Air Circuit Breaker |
| リリースタイプ | EL |
| 端末タイプ | Bolt |
| WEEEカテゴリー | 5. Small Equipment (No External Dimension More Than 50 cm) |
| UL証明書 | No certification needed |
| 配線図 | 1SDM000091R0001 |
| CSA証明書 | No certification needed |
| 極数 | 3 |
| VDE証明書 | No certification needed |
| ABBエコソリューションズ | Yes |
| ATEX証明書 | No certification needed |
| RoHS情報 | 9AKK108466A1424 |
| 製品の主な種類 | SACE Emax 2 |
| 製品正味幅 | 276 mm |
| REACH宣言 | 9AKK108466A1425 |
| 締め付けトルク | 70 N·m |
| 製品の正味高さ | 371 mm |
| 製品正味重量 | 41 kg |
| 定格電流（インチ） | 800 A |
| 定格電圧（Ur） | 690 V |
| 機械図面 | 1SDH001000R0100 |
| パッケージレベル1 EAN | 8015644747428 |
| 関税番号 | 85362090 |
| 電気的耐久性 | Ue =< 440 V 15000 cycle |
| 機械的耐久性 | 25000 cycle |
| パッケージレベル1ユニット | box 1 piece |
| パッケージレベル1の幅 | 515 mm |
| 最小注文数量 | 1 piece |
| パッケージレベル1の高さ | 610 mm |
| CAD寸法図 | 1SDH001252R0083 |
| 使用終了時の指示 | 9AKK108468A2361 |
| 説明書とマニュアル | 1SDH001000R0002 |
| 注文コード 米国およびカナダ | Z2NPEFBB000A000000XX |
| 推奨ドライバー | Main Circuit M12 |
| 端末接続タイプ | Rear flat Horizontal |
| 環境情報 | 9AKK108467A6707 |
| 定格動作電圧 | 690 V AC |
| オブジェクト分類コード | Q |
| 製品の正味深さ/長さ | 270 mm |
| パッケージレベル1総重量 | 46 kg |
| 定格絶縁電圧（Ui） | AC 1000 V |
| 適合宣言 - CE | 9AKK106713A5902 |
| グループ廃棄物埋立目標 | UL 2799 Zero Waste To Landfill Validation available |
| パッケージレベル1の深さ/長さ | 515 mm |
| 短絡性能レベル | N |
| CSA証明書（本質安全防爆） | No certification needed |
| 定格無停電電流（Iu） | 800 A |
| データシート、技術情報 | 1SDC200023D0209 |
| IDEA細分カテゴリーコード（IGCC） | 4926 >> Air circuit breakers |
| 有害物質規制法（TSCA） | 9AKK108467A8326 |
| 定格インパルス耐電圧（Uimp） | acc. to IEC 60947-2 12 kV |
| 環境製品宣言 - EPD | 9AKK108468A1902 |
| 紛争鉱物報告テンプレート（CMRT） | 9AKK108467A5658 |
| 循環型設計原則 リサイクル可能率 | Design for Closing Resource Loops - Standard EN45555 -79.1 % |
| 定格サービス短絡遮断容量（IC） | (220 V AC) 66 kA |
| 定格短時間耐電流低電圧（Icw） | for 1 s 66 kA |
| 定格最大短絡遮断容量（Icu） | (400 V AC) 66 kA |
| 定格サービス短絡遮断容量（Icu（Ics）の％） | 100 % |
