在庫あり 注目商品
1SDA071914R1

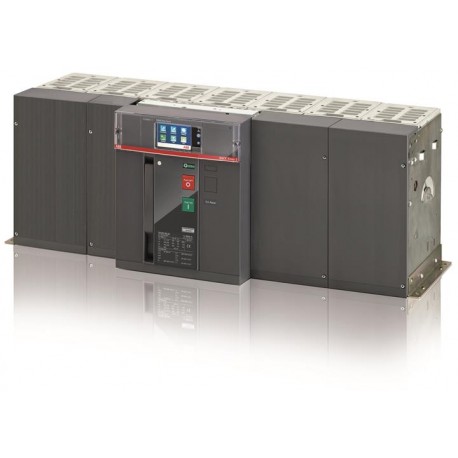

E6.2X5000 1SDA071914R1 ABB Circuit breaker SACE EMAX2 E6 EKIP/TOUCH-LI R 5000
$0.00米ドル
3744 在庫あり
主な仕様
EAN::8015644757649
関税番号::85362090
最小注文数量::1 piece
製品のネット幅: (注文):888 mm
サプライヤー情報
ABB
製品: 44170
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| EAN: | 8015644757649 |
| 関税番号: | 85362090 |
| 最小注文数量: | 1 piece |
| 製品のネット幅: (注文) | 888 mm |
| 製品の正味高さ: (注文) | 371 mm |
| 製品正味重量: (注文時) | 112 kg |
| バージョン: (コンテナ情報) | F |
| パッケージレベル1 EAN: (寸法) | 8015644757649 |
| サブタイプ: (コンテナ情報) | E6.2 |
| 規格: (容器情報) | IEC |
| パッケージレベル1単位: (寸法) | 1 piece |
| パッケージレベル1の幅: (寸法) | 515 mm |
| 電力損失: (コンテナ情報) | 483 W |
| パッケージレベル1の高さ: (寸法) | 610 mm |
| 現在の種類: (コンテナ情報) | AC |
| 製品名: (容器情報) | Air Circuit Breaker |
| 製品タイプ: (容器情報) | Air Circuit Breaker |
| リリースタイプ: (コンテナ情報) | EL |
| 製品の正味深さ/長さ: (注文) | 270 mm |
| ポール数: (コンテナ情報) | 4 |
| パッケージレベル1総重量: (寸法) | 134 kg |
| 製品の主な種類: (容器情報) | SACE Emax 2 |
| 定格電流（インチ）:（容器情報） | 5000 A |
| 定格電圧（Ur）:（容器情報） | 690 V |
| パッケージレベル1の深さ/長さ: (寸法) | 1127 mm |
| 電気的耐久性: (容器情報) | Ue =< 440 V 3000 cycleUe = 500 ... 690 V 2000 cycle10 cycles per hour |
| 機械的耐久性: (容器情報) | 12000 cycle60 cycles per hour |
| ターミナル接続タイプ: (コンテナ情報) | Rear flat Horizontal |
| 説明書とマニュアル: (追加情報) | 1SDH001000R00021SDH001316R0002 |
| 定格動作電圧: (容器情報) | 690 V AC |
| 環境情報: (追加情報) | Not Available |
| 中性極電流 ([%Iu]): (コンテナ情報) | 50 % |
| 定格絶縁電圧（Ui）:（容器情報） | AC 1000 V |
| 適合宣言 - CE: (追加情報) | 1SDL000165R0022 |
| ETIM 4: (証明書および宣言 (文書番号)) | EC000228 - Power circuit-breaker for trafo/generator/installation prot. |
| ETIM 5: (証明書および宣言 (文書番号)) | EC000228 - Power circuit-breaker for trafo/generator/installation prot. |
| ETIM 6: (証明書および宣言（文書番号）) | EC000228 - Power circuit-breaker for trafo/generator/installation prot. |
| 定格無停電電流（Iu）:（容器情報） | 5000 A |
| データシート、技術情報: (追加情報) | 1SDC200023D0204 |
| 定格インパルス耐電圧（Uimp）:（容器情報） | acc. to IEC 60947-2 12 kV |
| 定格短時間耐電流（Icw）:（容器情報） | for 1 s 120 kAfor 3 s 100 kA |
| 定格サービス短絡遮断容量（IC）:（コンテナ情報） | (220 V AC) 200 kA(230 V AC) 200 kA(380 V AC) 200 kA(400 V AC) 200 kA(415 V AC) 200 kA(440 V AC) 200 kA(500 V AC) 130 kA(660 V AC) 120 kA(690 V AC) 120 kA |
| オブジェクト分類コード: (証明書および宣言(文書番号)) | Q |
| 定格最大短絡遮断容量（Icu）:（容器情報） | (440 V AC) 200 kA |
| 定格サービス短絡遮断容量（Icu（Ics）の％）：（容器情報） | 100 % |
製品説明
More details
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
