在庫あり 注目商品
1SDA072802R1

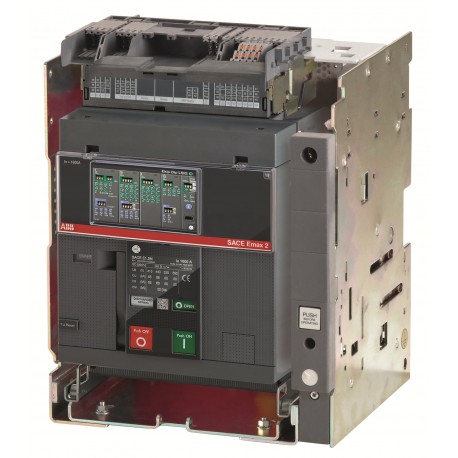

1SDA072802R1 ABB E1.2B 1250 Ekip Dip LSI 4p WMP
$0.00米ドル
4577 在庫あり
主な仕様
:9AKK108468A3028
EAN:8015644766528
ETIM 7:EC000228 - Power circuit-breaker for trafo/generator/installation protection
エティム8:EC000228 - Power circuit-breaker for trafo/generator/installation protection
サプライヤー情報
ABB
製品: 44170
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 9AKK108468A3028 | |
| EAN | 8015644766528 |
| ETIM 7 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| エティム8 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| エティム9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| 国連科学委員会 | 39121615 |
| eクラス | V11.1 : 27370409 |
| リリース | Ekip Dip LSI |
| バージョン | W |
| サブタイプ | E1.2 |
| 標準 | IEC |
| 電力損失 | 244 W |
| RoHSステータス | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| 現在のタイプ | AC |
| 製品名 | Air Circuit Breaker |
| 製品タイプ | Air Circuit Breaker |
| リリースタイプ | EL |
| WEEEカテゴリー | 5. Small Equipment (No External Dimension More Than 50 cm) |
| UL証明書 | No certification needed |
| 配線図 | 1SDM000091R0001 |
| CSA証明書 | No certification needed |
| 極数 | 4 |
| VDE証明書 | No certification needed |
| ABBエコソリューションズ | Yes |
| ATEX証明書 | No certification needed |
| RoHS情報 | 9AKK108466A1424 |
| 製品の主な種類 | SACE Emax 2 |
| 製品正味幅 | 348 mm |
| REACH宣言 | 9AKK108466A1425 |
| 製品の正味高さ | 363.5 mm |
| 製品正味重量 | 20 kg |
| 定格電流（インチ） | 1250 A |
| 定格電圧（Ur） | 690 V |
| 機械図面 | 1SDH000999R0103 |
| パッケージレベル1 EAN | 8015644766528 |
| 関税番号 | 85362090 |
| 電気的耐久性 | Ue =< 440 V 8000 cycle |
| 機械的耐久性 | 20000 cycle |
| パッケージレベル1ユニット | box 1 piece |
| パッケージレベル1の幅 | 350 mm |
| 最小注文数量 | 1 piece |
| パッケージレベル1の高さ | 350 mm |
| CAD寸法図 | 1SDH001252R0065 |
| 使用終了時の指示 | 9AKK108468A2360 |
| 説明書とマニュアル | 1SDH000999R0002 |
| 注文コード 米国およびカナダ | ZABREHAB000A000000XX |
| 環境情報 | 9AKK108467A6707 |
| 定格動作電圧 | 690 V AC |
| オブジェクト分類コード | Q |
| 製品の正味深さ/長さ | 271 mm |
| 中性極電流 ([%Iu]) | 100 % |
| パッケージレベル1総重量 | 23 kg |
| 定格絶縁電圧（Ui） | AC 1000 V |
| 適合宣言 - CE | 9AKK106713A5546 |
| グループ廃棄物埋立目標 | UL 2799 Zero Waste To Landfill Validation available |
| パッケージレベル1の深さ/長さ | 330 mm |
| 短絡性能レベル | B |
| CSA証明書（本質安全防爆） | No certification needed |
| 定格無停電電流（Iu） | 1250 A |
| データシート、技術情報 | 1SDC200023D0209 |
| IDEA細分カテゴリーコード（IGCC） | 4926 >> Air circuit breakers |
| 有害物質規制法（TSCA） | 9AKK108467A8326 |
| 定格インパルス耐電圧（Uimp） | acc. to IEC 60947-2 12 kV |
| 環境製品宣言 - EPD | 9AKK108468A1900 |
| 紛争鉱物報告テンプレート（CMRT） | 9AKK108467A5658 |
| 循環型設計原則 リサイクル可能率 | Design for Closing Resource Loops - Standard EN45555 -76.4 % |
| 定格サービス短絡遮断容量（IC） | (220 V AC) 42 kA |
| 定格短時間耐電流低電圧（Icw） | for 1 s 42 kA |
| 定格最大短絡遮断容量（Icu） | (400 V AC) 42 kA |
| 定格サービス短絡遮断容量（Icu（Ics）の％） | 100 % |
製品説明
More details
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
