1SDA100399R1

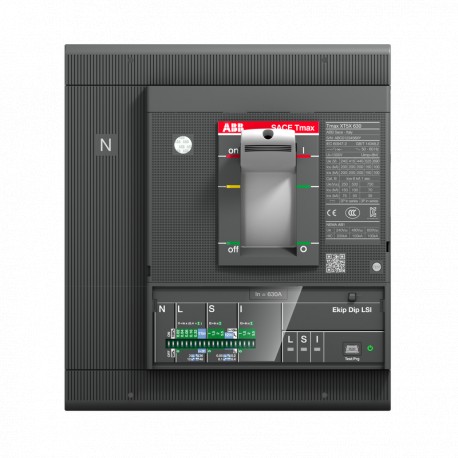

1SDA100399R1 ABB XT5N 400 Ekip Dip LSI In 320 4p F F
$0.00米ドル
4246 在庫あり
主な仕様
:9AKK108468A9748
EAN:8056221004763
ETIM 7:EC000228 - Power circuit-breaker for trafo/generator/installation protection
エティム8:EC000228 - Power circuit-breaker for trafo/generator/installation protection
サプライヤー情報
ABB
製品: 44170
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 9AKK108468A9748 | |
| EAN | 8056221004763 |
| ETIM 7 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| エティム8 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| エティム9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| eクラス | V11.1 : 27370409 |
| リリース | Ekip Dip LSI |
| バージョン | F |
| サブタイプ | XT5 |
| 標準 | IEC60947-2 |
| 電力損失 | 11.6 W |
| RoHSステータス | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| 現在のタイプ | AC |
| 製品名 | Moulded Case Circuit Breaker |
| 製品タイプ | Automatic Circuit Breaker |
| リリースタイプ | EL |
| WEEEカテゴリー | 5. Small Equipment (No External Dimension More Than 50 cm) |
| 複数注文 | 1 piece |
| 配線図 | 1SDM000005A1001 |
| 極数 | 4 |
| ABBエコソリューションズ | Yes |
| RoHS情報 | 9AKK108466A1424 |
| 製品の主な種類 | SACE Tmax XT |
| 製品正味幅 | 186 mm |
| REACH宣言 | 9AKK108466A1425 |
| E番号（フィンランド） | 3641324 |
| 製品の正味高さ | 205 mm |
| 製品正味重量 | 6.4 kg |
| 定格電流（インチ） | 320 A |
| 機械図面 | 1SDH002011A1101 |
| パッケージレベル1 EAN | 8056221004763 |
| 関税番号 | 85362090 |
| 電気的耐久性 | 120 cycles per hour |
| 機械的耐久性 | 240 cycles per hour |
| パッケージレベル1ユニット | box 1 piece |
| パッケージレベル1の幅 | 250 mm |
| 最小注文数量 | 1 piece |
| パッケージレベル1の高さ | 245 mm |
| CAD寸法図 | 1SDH002065A1183 |
| 使用終了時の指示 | 9AKK108468A2354 |
| 説明書とマニュアル | 1SDH002011A1001 |
| 注文コード 米国およびカナダ | XT5NE432AFFF000XXX |
| 端末接続タイプ | Front |
| 環境情報 | 9AKK108467A6707 |
| 定格動作電圧 | 690 V AC |
| オブジェクト分類コード | Q |
| 製品の正味深さ/長さ | 103.5 mm |
| パッケージレベル1総重量 | 6.888 kg |
| 定格絶縁電圧（Ui） | 1000 V |
| 適合宣言 - CE | 9AKK107680A2824 |
| グループ廃棄物埋立目標 | UL 2799 Zero Waste To Landfill Validation available |
| パッケージレベル1の深さ/長さ | 285 mm |
| 短絡性能レベル | N |
| 定格無停電電流（Iu） | 400 A |
| データシート、技術情報 | 1SDC210100D0206 |
| 有害物質規制法（TSCA） | 9AKK108467A8326 |
| 関連付ける回路ブレーカーの種類 | Power Distribution |
| 定格インパルス耐電圧（Uimp） | 8 kV |
| 環境製品宣言 - EPD | 9AKK108468A1899 |
| 紛争鉱物報告テンプレート（CMRT） | 9AKK108467A5658 |
| 循環型設計原則 リサイクル可能率 | Design for Closing Resource Loops - Standard EN45555 -59.6 % |
| 定格サービス短絡遮断容量（IC） | (220 V AC) 70 kA |
| 定格短時間耐電流低電圧（Icw） | 5 kA |
| 定格最大短絡遮断容量（Icu） | (220 V AC) 70 kA |
