在庫あり 注目商品

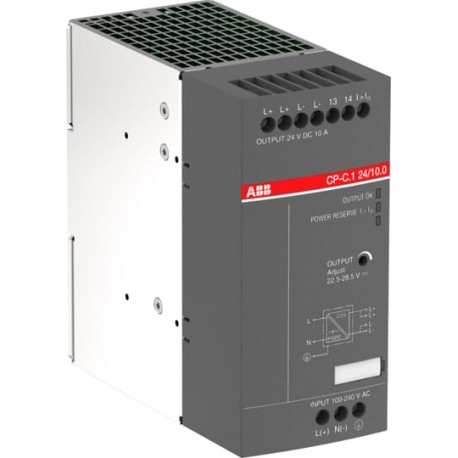

1SVR360663R1001
CP-C.1 24/10 1SVR360663R1001 ABB CP-C. 1 24/10
$0.00米ドル
3147 在庫あり
主な仕様
関税番号::85044090
最小注文数量::1 piece
RoHSステータス: (技術):Following EU Directive 2011/65/EU
機能: (コンテナ情報):Switch mode power supply
サプライヤー情報
ABB
製品: 44170
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 関税番号: | 85044090 |
| 最小注文数量: | 1 piece |
| RoHSステータス: (技術) | Following EU Directive 2011/65/EU |
| 機能: (コンテナ情報) | Switch mode power supply |
| パッケージレベル1 EAN: (寸法) | 4013614503825 |
| 規格: (容器情報) | CAN/CSA C22.2 No.107.1EN 50581IEC/EN 60950-1IEC/EN 61000-6-2IEC/EN 61000-6-3IEC/EN 61204UL 508 |
| パッケージレベル1単位: (寸法) | 1 piece |
| パッケージレベル1の幅: (寸法) | 90 mm |
| 周囲温度: (技術) | Operation -25 ... +70 °CStorage -40 ... +85 °C |
| 説明書とマニュアル: (注文) | 1SVC360560M0000 |
| パッケージレベル1の高さ: (寸法) | 160 mm |
| 保留時間: (コンテナ情報) | (230 V AC) min. 40 ms |
| 出力電力: (コンテナ情報) | 240 W |
| 製品の正味幅: (人気ダウンロード) | 60 mm |
| 出力電流: (コンテナ情報) | 10 A |
| 製品の正味高さ: (人気ダウンロード) | 129.4 mm |
| 製品正味重量: (人気ダウンロード) | 1.07 kg |
| フェーズ数: (コンテナ情報) | 1 |
| 汚染度: (容器情報) | 2 |
| 締め付けトルク UL/CSA: (環境) | Input Circuit 4.4 in·lbOutput Circuit 4.4 in·lb |
| 取り付け位置: (コンテナ情報) | Position 1, 7 |
| パッケージレベル1総重量: (寸法) | 1.21 kg |
| 締め付けトルク: (容器情報) | Auxiliary Circuit 0.5 N·mControl Circuit 0.9 N·mInput Circuit 0.5 N·mOutput Circuit 0.5 N·m |
| 定格出力: (容器情報) | 240 W |
| 入力電圧（Uin）:（コンテナ情報） | 85 ... 264 V AC90 ... 300 V DC |
| パッケージレベル1の深さ/長さ: (寸法) | 168 mm |
| 定格周波数（f）:（容器情報） | 50 Hz60 Hz |
| データシート、技術情報: (注文) | 2CDC114100D0201 |
| 保護等級: (容器情報) | Housing IP20Terminals IP20 |
| DINレールへの取り付け: (コンテナ情報) | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 |
| 定格出力電流: (容器情報) | -25 °C ... +40 °C 15 A-25 °C ... +60 °C 10 A |
| 定格出力電圧: (容器情報) | 24 V DC |
| 出力電圧（Uout）:（コンテナ情報） | 24 V DC |
| 標準入力電流: (コンテナ情報) | (115 V AC) 2.3 A(230 V AC) 1.2 A |
| 電線被覆剥ぎ長さ: (コンテナ情報) | Auxiliary Circuit 8 mmInput Circuit 8 mmOutput Circuit 8 mm |
| CB証明書: (電磁両立性) | CB_DK-45679-A3-UL |
| 製品のネット深度/長さ: (人気ダウンロード) | 136 mm |
| 定格周波数制限: (コンテナ情報) | 45 ... 65 Hz |
| ABS証明書: (電磁両立性) | ABS_17-HG1591548-2-PDA |
| EAC証明書: (電磁両立性) | EAC_RU_C-DE.ME77.B.02550 |
| 出力の特性: (コンテナ情報) | U/I characteristic curve with power reserve |
| 推奨ドライバー: (コンテナ情報) | Input Circuit / Output Circuit PH1Input Circuit / Output Circuit 0.8 x 4 |
| RoHS情報: (電磁両立性) | 1SVD982010-0002 |
| 最小取り付け距離: (コンテナ情報) | Electrical Conductive Board, Horizontal 25 mmElectrical Conductive Board, Vertical 25 mmOther Device Same Type, Horizontal 25 mmOther Device Same Type, Vertical 25 mm |
| 定格入力電圧（UIN）:（コンテナ情報） | 100 ... 240 V AC90 ... 300 V DC |
| cULus証明書: (電磁両立性) | cULus508_20150522-E174460 |
| cURus証明書: (電磁両立性) | cURus60950_E196145-A9-UL; cURusANSI-12-12_20160916_E317914 |
| DNV GL 証明書: (電磁両立性) | DNV_GL_TAA00000YB_1 |
| 出力電流最大値（Iout）:（コンテナ情報） | 15 A |
| 定格絶縁電圧（Ui）:（容器情報） | Input Circuit / Output Circuit 300 VInput Circuit / PE 300 VInput Circuit / Relay Contact 300 VOutput Circuit / PE 50 V |
| 電磁両立性（EMC）:（技術UL/CSA） | Immunity - Class BEmission - Class B |
| IEC 60068-2-27に準拠した耐衝撃性: (技術) | 30g / 3 shocks / 6 ms |
| サージ耐性（IEC 61000-4-5準拠）:（テクニカルUL/CSA） | Level 4 Line-to-Ground 4 kVLevel 4 Line-to-Line 2 kV |
| 接続容量入力回路UL/CSA: (環境) | Flexible with Ferrule 20-12 AWGFlexible 20-12 AWGRigid 20-10 AWG |
| ETIM 5: (証明書および宣言 (文書番号)) | EC002540 - DC-power supply |
| ETIM 6: (証明書および宣言（文書番号）) | EC002540 - DC-power supply |
| ETIM 7: (証明書および宣言 (文書番号)) | EC002540 - DC-power supply |
| 取扱説明書: (電磁両立性) | 1SVC360560M0000 |
| UNSPSC: (証明書および宣言 (文書番号)) | 39121004 |
| eClass: (証明書および宣言 (文書番号)) | 7.0 27049002 |
| 接続容量入力回路:(容器情報) | Flexible with Ferrule 0.5 ... 2.5 mm²Flexible 0.5 ... 2.5 mm²Rigid 0.5 ... 4 mm² |
| 接続容量出力回路UL/CSA: (環境) | Flexible 20-12 AWGRigid 20-10 AWG |
| 接続容量出力回路:(容器情報) | Flexible with Ferrule 0.5 ... 2.5 mm²Flexible 0.5 ... 2.5 mm²Rigid 0.5 ... 4 mm² |
| IEC 60068-2-30準拠の耐湿熱性：（技術） | Test Db: 55°C, 2 cycles |
| IEC 60068-2-6に準拠した振動耐性：（技術） | 10-58 Hz, ±0.15 mm; 58-150 Hz, 2g, 10 sweep cycles each axis |
| 適合宣言 - CE: (電磁両立性) | 1SVD982010-0002 |
| 定格インパルス耐電圧（Uimp）:（容器情報） | Input Circuit / Output Circuit 4 kVInput Circuit / PE 4 kVInput Circuit / Relay Contact 4 kVOutput Circuit / PE 0.5 kVOutput Circuit 0.5 kV |
| E番号（スウェーデン）:（証明書および宣言（文書番号）） | 5213180 |
| 伝導妨害耐性（IEC 61000-4-6準拠）:（技術UL/CSA） | Level 3 10 V |
| オブジェクト分類コード: (証明書および宣言(文書番号)) | T |
| 静電気放電（ESD耐性）IEC 61000-4-2準拠：（テクニカルUL/CSA） | Level 4 Air Discharge 15 kVLevel 4 Contact Discharge 8 kV |
| 放射電磁界耐性（IEC 61000-4-3準拠）:（テクニカルUL/CSA） | Level 3 10 V/m |
| 電気的高速過渡（バースト耐性）IEC 61000-4-4準拠：（テクニカルUL/CSA） | Level 4 Power Supply Port Signal 4 kV |
製品説明
More details
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
