在庫あり 注目商品
2CCS814001R0321

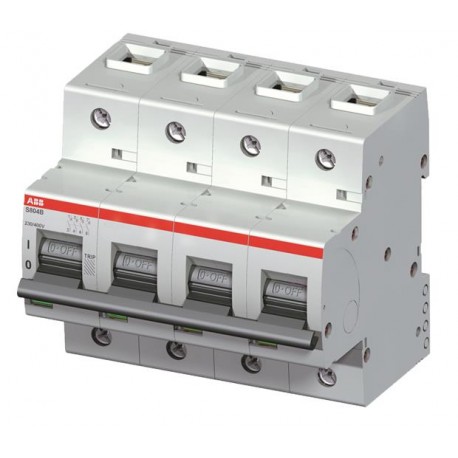

S804B-D32 2CCS814001R0321 ABB S804B-D32 High Performance Circuit Breaker
$0.00米ドル
3135 在庫あり
主な仕様
備考: (寸法):Connection from top and bottomConnecting with CU onlyIP40 in enclosure with coverCage terminal with captIIIe screw
関税番号::85362020
最小注文数量::1 piece
規格: (寸法):IEC/EN 60947-2IEC/EN 60898-1
サプライヤー情報
ABB
製品: 44170
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 備考: (寸法) | Connection from top and bottomConnecting with CU onlyIP40 in enclosure with coverCage terminal with captIIIe screw |
| 関税番号: | 85362020 |
| 最小注文数量: | 1 piece |
| 規格: (寸法) | IEC/EN 60947-2IEC/EN 60898-1 |
| 電力損失: (寸法) | at Rated Operating Conditions per Pole 3.2 W |
| RoHSステータス: (技術) | Following EU Directive 2011/65/EU |
| 端子タイプ: (寸法) | Screw Terminals |
| 極数: (寸法) | 4 |
| ハウジング材質: (寸法) | Insulation group I, RAL 7035 |
| 汚染度: (寸法) | 3 |
| ETIM 4: (コンテナ情報) | EC000042 - Miniature circuit breaker (MCB) |
| ETIM 5: (コンテナ情報) | EC000042 - Miniature circuit breaker (MCB) |
| ETIM 6: (コンテナ情報) | EC000042 - Miniature circuit breaker (MCB) |
| ETIM 7: (コンテナ情報) | EC000042 - Miniature circuit breaker (MCB) |
| 取り付け位置: (寸法) | Any |
| 締め付けトルク: (寸法) | 3.5 N·m |
| 定格電流（インチ）:（寸法） | 32 A |
| 接続容量: (寸法) | Flexible 1 ... 50 mm²Stranded 1 ... 70 mm² |
| 定格周波数（f）:（寸法） | 50 / 60 Hz |
| RoHS情報: (環境) | 2CCC413008D0206 |
| 保護等級: (寸法) | acc. to IEC 60529 IP20 |
| DINレールへの取り付け: (寸法) | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 |
| 過電圧カテゴリー: (寸法) | III |
| 周囲温度: (技術) | Operation -25 ... +60 °CStorage -40 ... +70 °C |
| 説明書とマニュアル: (注文) | 2CCC413016M0008 |
| トリップ特性: (寸法) | D |
| 製品の正味幅: (人気ダウンロード) | 106 mm |
| 推奨ドライバー: (寸法) | Pozidriv 2 |
| 製品の正味高さ: (人気ダウンロード) | 95 mm |
| 製品正味重量: (人気ダウンロード) | 980 g |
| 定格動作電圧: (寸法) | 230/400 V AC |
| 接点位置表示: (寸法) | ON / OFF / TRIP |
| 説明書とマニュアル: (環境) | 2CCC413016M0008 |
| 環境情報: (環境) | 2CCY413207D0203 |
| 定格絶縁電圧（Ui）:（寸法） | 440 V AC |
| データシート、技術情報: (注文) | 2CCC413003C0208 |
| 適合宣言 - CE: (環境) | 2CCC413016D0601 |
| 製品のネット深度/長さ: (人気ダウンロード) | 82.5 mm |
| 定格短絡容量（Icn）:（寸法） | (230 / 400 V AC) 10 kA |
| オブジェクト分類コード: (コンテナ情報) | F |
| 定格インパルス耐電圧（Uimp）:（寸法） | 4 kV |
| 定格サービス短絡遮断容量（IC）：（寸法） | (230 / 400 V AC) 10 kA |
| 定格最大短絡遮断容量（Icu）:（寸法） | (230 / 400 V AC) 16 kA(300 V DC) 10 kA |
| パッケージレベル 1 EAN: (証明書および宣言 (文書番号)) | 7612271415976 |
| パッケージレベル1ユニット: (証明書および宣言(文書番号)) | 1 piece |
| パッケージレベル1の幅: (証明書および宣言(文書番号)) | 105 mm |
| パッケージレベル2ユニット: (証明書および宣言(文書番号)) | 1 piece |
| パッケージレベル1の高さ: (証明書および宣言(文書番号)) | 99 mm |
| パッケージレベル2の高さ: (証明書および宣言(文書番号)) | 0.92 mm |
| パッケージレベル1総重量: (証明書および宣言(文書番号)) | 1010 g |
| パッケージレベル2総重量: (証明書および宣言(文書番号)) | 1.1 kg |
| パッケージレベル1の深さ/長さ: (証明書および宣言(文書番号)) | 111 mm |
製品説明
More details
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
