3KA5330-1AE01

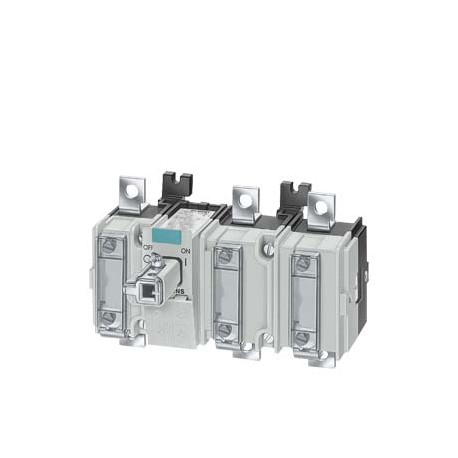

3KA5330-1AE01 SIEMENS Switch disconnector in new design Iu 160 A, Ue 690 V, 3-pole basic version without 8UC..
$0.00米ドル
4704 在庫あり
主な仕様
:Value
EAN:4011209446724
UPC:754554653952
エティム:4
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Value | |
| EAN | 4011209446724 |
| UPC | 754554653952 |
| エティム | 4 |
| アイデア | 4 |
| 深さ | 143 mm |
| 注記 | Sucessor:3KD3430-0NE20-0, different dimensions, some deviating technical values. |
| 幅 | 185 mm |
| 身長 | 125 mm |
| 国連科学委員会 | 14 |
| eクラス | 6 |
| ● 400V | 120 kA |
| ● 500V | 120 kA |
| グループコード | P360 |
| デザインタイプ | For mounting and installation |
| 価格グループ | 12S |
| ● 最大 | 55 °C |
| ● 最小 | -25 °C |
| メタルファクター | LAO----- |
| 取り付けタイプ | fixed mounted |
| 製品グループ | 5853 |
| 製品クラス | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| 数量単位 | 1 Piece |
| 商品コード | 85362090 |
| 製品ファミリー | Not available |
| デバイスの種類 | fixed mounting |
| 正味重量（kg） | 1,997 Kg |
| 動作電力 | |
| 電圧の種類 | AC/DC |
| 原産国 | Germany |
| 動作電圧 | |
| 取り付け位置 | any |
| LKZ_FDB/カタログID | LV10.1 |
| PLM有効日 | Product phase-out since: 31.08.2018 |
| 梱包数量 | 1 |
| 製品ブランド名 | SENTRON |
| 梱包寸法 | 183,00 x 268,00 x 199,00 |
| 製品説明 | Switch disconnector in new design Iu=160 A, Ue = 690 V, 3-pole basic version without 8UC6 handle and shaft |
| 製品指定 | Switch Disconnector 3KA |
| 保護クラス IP | IP00 |
| ● AC-21A / 400V | 160 A |
| ● AC-21A / 500V | 160 A |
| ● AC-21B / 400V | 160 A |
| ● AC-21B / 500V | 160 A |
| ● AC-22A / 400V | 160 A |
| ● AC-22A / 500V | 160 A |
| ● AC-22B / 400V | 160 A |
| ● AC-22B / 500V | 160 A |
| ● 座礁 / 最大 | 120 mm² |
| 製品ライフサイクル（PLM） | PM400:Phase Out Started |
| ● DC / 定格値 | 440 V |
| 一般製品承認 | Declaration of Conformity |
| インターロック可能（EF006281） | true |
| 輸出管理規制 | AL : N / ECCN : N |
| 極数（EF001391） | 3 |
| 工場渡し標準リードタイム | 15 Day/Days |
| 原材料割増金 | None |
| パッケージサイズの測定単位 | MM |
| ●主電流回路用 | flat connector |
| スイッチの数（EF005586） | - |
| 電気接続の種類 | |
| デバイス構築（EF008240） | Built-in device fixed built-in technique |
| 製品寸法（幅×長さ×高さ） | Not available |
| モータードライブオプション（EF007386） | false |
| 動作電流/定格値 | 160 A |
| 絶縁電圧/定格値 | 1 000 V |
| 接続の種類、主回路 | Flat-type screw terminal |
| カラーコントロール要素（EF007167） | Other |
| 操作機構の設計 | manual operating mechanism |
| モータードライブ内蔵（EF006697） | false |
| メインスイッチとしてのバージョン（EF006981） | true |
| ●取付タイプ／レール取付 | No |
| 定格動作電圧（EF001435） | - |
| 制御要素の種類 (EF006976) | Other |
| 感電に対する保護 | finger-safe |
| 400 Vのスイッチング電源（EF009166） | - |
| 安全スイッチバージョン（EF006985） | true |
| 電圧リリースオプション（EF007491） | false |
| 周囲温度/保管中 | |
| 品番（市場向け品番） | 3KA5330-1AE01 |
| 定格永久電流 Iu (EF001389) | 160.0 |
| ● AC時 / 50/60 Hz時 / 定格値 | 690 V |
| 周囲温度 / 動作中 | |
| 保護等級（NEMA）（EF011959） | - |
| 負荷スイッチの設計 / ストリップフォーム | No |
| 床置き設置可能（EF007243） | FALSE |
| リバーススイッチバージョン（EF009408） | - |
| WEEE（2012/19/EU）回収義務 | Yes |
| 条件付き定格短絡電流 | |
| ● AC-23A / 400V / 定格値 | 80 000 W |
| ● AC-23A / 500V / 定格値 | 80 000 W |
| 主電流回路の極数 | 3 |
| 駆動機構の種類/モーター駆動 | No |
| ● 参照コード / DIN EN 61346-2準拠 | Q |
| 最大定格動作電圧 Ue AC (EF007355) | 690 |
| フロントマウント4穴に適合（EF007247） | false |
| フロントマウントセンターに適合（EF007248） | false |
| 中間取付に適しています（EF007264） | false |
| CO接点数 / 補助接点数 | 0 |
| NC接点数 / 補助接点数 | 0 |
| NO接点数 / 補助接点数 | 0 |
| 定格動作電力（AC-3、400 V）（EF001364） | - |
| 保護等級（IP）、前面（EF003118） | IP00 |
| 定格動作電力（AC-23、400 V）（EF007027） | 80.0 |
| ● 使用カテゴリー / AC-21 A / 400 V | 120 kA |
| ● 使用カテゴリー / AC-21 A / 500 V | 120 kA |
| ● 使用カテゴリー / AC-21 B / 400 V | 120 kA |
| ● 使用カテゴリー / AC-21 B / 500 V | 120 kA |
| ● 使用カテゴリー / AC-22 A / 400 V | 120 kA |
| ● 使用カテゴリー / AC-22 A / 500 V | 120 kA |
| ● 使用カテゴリー / AC-22 B / 400 V | 120 kA |
| ● 使用カテゴリー / AC-22 B / 500 V | 120 kA |
| 定格短時間耐電流 lcw (EF007050) | - |
| 緊急停止装置としてのバージョン（EF006959） | true |
| メンテナンス/サービススイッチとしてのバージョン（EF006986） | true |
| 定格永久電流（AC-21、400 V）（EF009165） | - |
| 定格永久電流（AC-23、400 V）（EF011777） | 160 |
| 定格電流 Ie / 最大 / 利用カテゴリ | |
| 調整済み定格短絡電流Iq（EF001444） | 120.0 |
| ● AC-23A / 400V / 50/60Hz / 定格値 | 80 000 W |
| ● AC-23A / 690V / 50/60Hz / 定格値 | 110 000 W |
| 接続可能な導体断面積 / 主接点用 | |
| 配電盤設置に適しています（EF007262） | false |
| 主回路の電気接続の種類（EF006819） | Other |
| ● 取付タイプ／フロントマウント4穴アタッチメント | No |
| ● 取り付けタイプ／中央アタッチメント付きフロントマウント | No |
| 切替接点としての補助接点の数（EF003531） | 0 |
| 常開接点としての補助接点の数（EF001376） | 0 |
| 常閉接点としての補助接点の数（EF001377） | 0 |
| RoHS指令に基づく物質制限への準拠 | Given |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| 最大短絡電流遮断容量（Icu）/400V時/定格値 | 120 kA |
| 電力損失 [W] / 定格電流値に対して / AC時 / 高温動作時 / 極あたり | 7.33 W |
| 通過電流 / I2 t / 最大許容値 / 使用カテゴリー内 / AC-22 B / 400 V時 | 223 000 A²·s |
| 一般製品承認適合宣言試験証明書その他特別試験証明書その他 | General Product Approval |
