3KC0352-0RE00-0AA0

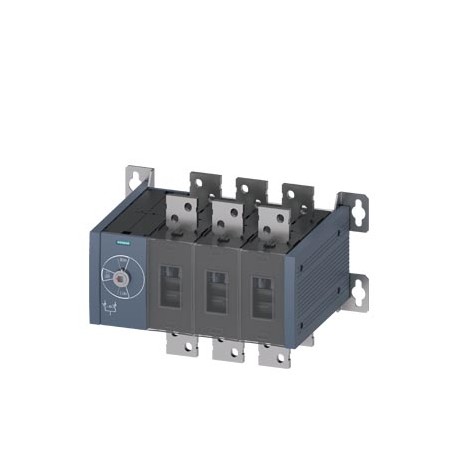

3KC0352-0RE00-0AA0 SIEMENS SENTRON, 3KC transfer switching equipment, manually operated, MTSE, size: 5, 3-po..
$0.00米ドル
4877 在庫あり
主な仕様
:Value
EAN:4001869537641
UPC:Not available
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Value | |
| EAN | 4001869537641 |
| UPC | Not available |
| エティム | 5 |
| 深さ | 311.5 mm |
| 幅 | 475 mm |
| 身長 | 310 mm |
| 国連科学委員会 | 15 |
| eクラス | 6 |
| I2t値 | |
| グループコード | P360 |
| 正味重量 | 31 900 g |
| 価格グループ | 12S |
| ● 最大 | 70 °C |
| ● 最小 | -25 °C |
| メタルファクター | None |
| 取り付けタイプ | screw fixing |
| 製品グループ | 5380 |
| 製品クラス | B: return restricted, please contact your Siemens partner/contact |
| 数量単位 | 1 Piece |
| 商品コード | 85365080 |
| 電力損失 [W] | |
| 製品ファミリー | Basic Devices |
| デバイスの種類 | fixed mounting |
| 正味重量（kg） | 45,000 Kg |
| 動作電力 | |
| 極数 | 3 |
| ● メインスイッチ | Yes |
| ● モータードライブ | No |
| ● 定格値 | 1 000 V |
| ハンドルのデザイン | without |
| 原産国 | China |
| 動作電流 | |
| 動作電圧 | |
| ● 安全スイッチ | Yes |
| 連続電流 | |
| 絶縁電圧 | |
| LKZ_FDB/カタログID | LV10 |
| 梱包数量 | 1 |
| 製品ブランド名 | SENTRON |
| 汚染度 | 3 |
| 梱包寸法 | 310,00 x 475,00 x 312,00 |
| 製品説明 | SENTRON, 3KC transfer switching equipment, manually operated, MTSE, size: 5, 3-pole, Iu: 1250 A, Ue AC: 415 V, Ie at AC-33 B at 415 V: 800 A, Ie at AC-23 A at 690 V: 800 A, Screw mounting, front operating mechanism, at the left end, without handle, busbar connection |
| 製品指定 | 3KC transfer switching equipment |
| 保護クラス IP | IP00 |
| 使用適合性 | |
| ● 電圧トリガー | No |
| 過電圧カテゴリー | IV |
| 製品のデザイン | manually operated |
| ● 銅バスバー用 | 2x (60x10 mm²) |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| ● 撚線 / ラグ付き | 1x (120 ... 300 mm²), 2x (95 ... 300 mm²) |
| ● スイッチディスコネクタ | Yes |
| 一般製品承認 | Declaration of Conformity |
| インターロック可能（EF006281） | false |
| ● 緊急停止スイッチ | Yes |
| 輸出管理規制 | AL : N / ECCN : N |
| 極数（EF001391） | 3 |
| 製品の特徴 / インターロック | No |
| スイッチ断路器のサイズ | 5 |
| 工場渡し標準リードタイム | 5 Day/Days |
| 原材料割増金 | None |
| ● 40℃時 / 定格値 | 1 250 A |
| ● 45℃時 / 定格値 | 1 250 A |
| ● 50℃時 / 定格値 | 1 250 A |
| ● 55℃時 / 定格値 | 1 250 A |
| ● 60℃時 / 定格値 | 1 250 A |
| ● 65℃時 / 定格値 | 1 250 A |
| ● 70℃時 / 定格値 | 1 250 A |
| パッケージサイズの測定単位 | MM |
| 製品拡張/オプション | |
| スイッチの数（EF005586） | - |
| 駆動機構の種類 | Front operating mechanism |
| ● メンテナンス/修理スイッチ | Yes |
| デバイス構築（EF008240） | Built-in device fixed built-in technique |
| 製品寸法（幅×長さ×高さ） | Not available |
| モータードライブオプション（EF007386） | false |
| 動作電流/定格値 | 1 250 A |
| カラーコントロール要素（EF007167） | - |
| 操作機構の設計 | Without handle |
| モータードライブ内蔵（EF006697） | false |
| メインスイッチとしてのバージョン（EF006981） | true |
| ●取付タイプ／レール取付 | No |
| 定格動作電圧（EF001435） | - |
| 制御要素の種類 (EF006976) | None |
| 400 Vのスイッチング電源（EF009166） | - |
| 安全スイッチバージョン（EF006985） | true |
| 電圧リリースオプション（EF007491） | false |
| 周囲温度/保管中 | |
| 製品拡張 / 補助スイッチ | Yes |
| 品番（市場向け品番） | 3KC0352-0RE00-0AA0 |
| 定格永久電流 Iu (EF001389) | 1250.0 |
| ● AC時 / 50/60 Hz時 / 定格値 | 415 V |
| ● AC-21 / 500 V / 定格値 | 1 250 A |
| ● AC-21 / 690 V / 定格値 | 1 250 A |
| 周囲温度 / 動作中 | |
| 保護等級（NEMA）（EF011959） | Other |
| 床置き設置可能（EF007243） | FALSE |
| リバーススイッチバージョン（EF009408） | - |
| WEEE（2012/19/EU）回収義務 | Yes |
| ● 保護等級 IP / 前面 | IP00 |
| 動作電流 / AC時 / 定格値 | 1 250 A |
| ● 415 V / gGヒューズ / 定格値 | 80 kA |
| ● AC-21A / 415V / 定格値 | 1 250 A |
| ● AC-22A / 415V / 定格値 | 1 250 A |
| ● AC-22A / 500V / 定格値 | 1 250 A |
| ● AC-22A / 690V / 定格値 | 1 250 A |
| ● AC-23A / 415V / 定格値 | 800 A |
| ● AC-23A / 500V / 定格値 | 800 A |
| ● AC-23A / 690V / 定格値 | 800 A |
| ● AC-31 B / 415 V / 定格値 | 1 250 A |
| ● AC-32 B / 415 V / 定格値 | 1 250 A |
| ● AC-33 B / 415 V / 定格値 | 800 A |
| ● AC-35 B / 400 V / 定格値 | 1 250 A |
| 通過電流 / スイッチ閉時 | |
| ● AC-33 iB / 415 V / 定格値 | 1 250 A |
| 駆動機構の種類/モーター駆動 | No |
| ● 参照コード / DIN EN 81346-2準拠 | Q |
| ● 参照コード / DIN EN 61346-2準拠 | Q |
| ● 撚線 / ラグ付き / DIN 46234準拠 | 1x (120 ... 240 mm²), 2x (95 ... 240 mm²) |
| ● 撚線 / ラグ付き / DIN 46235準拠 | 1x (120 ... 240 mm²), 2x (95 ... 240 mm²) |
| ● Al導体+スイッチの組み合わせ | 680 A / 2 x 300 mm² |
| スイッチ操作機構の位置 | at the left end |
| 接続可能な導体断面積の種類 | |
| 最大定格動作電圧 Ue AC (EF007355) | 415 |
| フロントマウント4穴に適合（EF007247） | false |
| フロントマウントセンターに適合（EF007248） | false |
| 中間取付に適しています（EF007264） | false |
| CO接点数 / 補助接点数 | 0 |
| NC接点数 / 補助接点数 | 16 |
| NO接点数 / 補助接点数 | 16 |
| 定格動作電力（AC-3、400 V）（EF001364） | - |
| 保護等級（IP）、前面（EF003118） | IP00 |
| 定格動作電力（AC-23、400 V）（EF007027） | 400.0 |
| ● ヒューズ / 415 V / 最大許容値 | 34 800 005 A²·s |
| ● ヒューズ / 500 V / 最大許容値 | 34 800 005 A²·s |
| 定格短時間耐電流 lcw (EF007050) | 50.0 |
| 緊急停止装置としてのバージョン（EF006959） | true |
| メンテナンス/サービススイッチとしてのバージョン（EF006986） | true |
| 上流ヒューズの動作電流 / 定格値 | 1 250 A |
| 定格永久電流（AC-21、400 V）（EF009165） | 1250 |
| 定格永久電流（AC-23、400 V）（EF011777） | - |
| 調整済み定格短絡電流Iq（EF001444） | - |
| ● AC-23A / 400V / 50/60Hz / 定格値 | 400 kW |
| ● AC-23A / 690V / 50/60Hz / 定格値 | 800 kW |
| ● 従来定格熱電流/極あたり | 70 W |
| 配電盤設置に適しています（EF007262） | false |
| 接続CO接点数 / 補助接点数 | 0 |
| 接続NC接点数 / 補助接点数 | 0 |
| 接続NO接点数 / 補助接点数 | 0 |
| 主回路の電気接続の種類（EF006819） | Rail connection |
| ● 従来定格熱電流時 / 1台あたり | 210 W |
| ● 取付タイプ／フロントマウント4穴アタッチメント | No |
| ● 取り付けタイプ／中央アタッチメント付きフロントマウント | No |
| ● 電気接続の種類 / 主電流回路用 | busbar connection |
| ● 500 V / gGヒューズ使用 / IEC 60947-3準拠 / 定格値 | 80 kA |
| 切替接点としての補助接点の数（EF003531） | 0 |
| ● 415 V / gGヒューズ使用 / IEC 60947-6-1準拠 / 定格値 | 80 kA |
| 常開接点としての補助接点の数（EF001376） | 16 |
| 条件付き短絡電流 / ライン側ヒューズ保護付き | |
| 常閉接点としての補助接点の数（EF001377） | 16 |
| ヒューズの貫通電流 / 500 Vでの最大許容値 | 112 656 A |
| ●コンビネーションスイッチ+ヒューズ用 / 500 V / 最大許容 | 103 400 A |
| 接続可能な導体断面積の種類 / 銅導体の場合 | |
| 短絡電流容量（Icm）/開閉器遮断器用 | |
| 接続可能な導体断面積の種類 / アルミニウム導体の場合 | |
| RoHS指令に基づく物質制限への準拠 | Since: 21.01.2016 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| ● 閉スイッチ付き / 組み合わせスイッチ+ヒューズ用 / 415 V / 最大 | 25 960 000 A²·s |
| ● 閉スイッチ付き / 組み合わせスイッチ+ヒューズ用 / 500 V / 最大 | 25 960 000 A²·s |
| ● 保護等級 IP / スイッチ閉時 / カバーまたはケーブルラグカバー付き | IP20 |
| ● 定格電流値 / AC時 / 高温動作時 / 極あたり | 70 W |
| 一般製品承認適合宣言出荷承認その他 | General Product Approval |
| ● AC 690 V / ヒューズリンクなし / IEC 60947-3準拠 / 定格値 / 最小 | 105 kA |
| 機械的耐用年数（スイッチングサイクル）/機能シーケンスOIOの場合/標準 | 6 000 |
| ● AC 415 V / ヒューズリンクなし / IEC 60947-6-1準拠 / 定格値 / 最小 | 105 kA |
| 表示バージョン / スイッチ位置表示器ドアカップリング回転操作機構用 | I ON- O OFF- II ON |
製品説明
TRANSF SWITCH. MANUAL MTSE, TAM. 5, 1250A, 3 POLES FRONT ACCONAMIENTO BASE UNIT WITHOUT HANDLE FLAT CONNECTION. Cancelations and returns limited. Consult conditions.
