3KD3034-0NE40-0

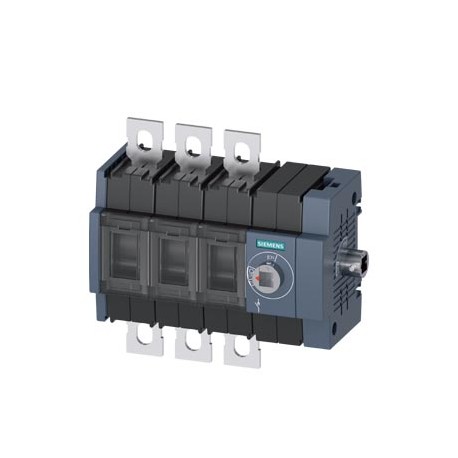

3KD3034-0NE40-0 SIEMENS Switch disconnector 100 A, Size 2, 3-pole Lateral operating mechanism right Basic un..
$0.00米ドル
3355 在庫あり
主な仕様
:Value
EAN:4001869514680
UPC:Not available
エティム:4
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Value | |
| EAN | 4001869514680 |
| UPC | Not available |
| エティム | 4 |
| 深さ | 69.5 mm |
| 幅 | 130.3 mm |
| 身長 | 168 mm |
| 国連科学委員会 | 14 |
| eクラス | 6 |
| グループコード | P360 |
| 正味重量 | 1 136 g |
| 価格グループ | 12S |
| ● 最大 | 70 °C |
| ● 最小 | -25 °C |
| メタルファクター | LAO----- |
| 取り付けタイプ | Screw fixing and standard rail mounting 35 mm |
| 製品グループ | 5378 |
| 製品クラス | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| 数量単位 | 1 Piece |
| 商品コード | 85365080 |
| 電力損失 [W] | |
| 製品ファミリー | Basic Devices |
| デバイスの種類 | fixed mounting |
| 正味重量（kg） | 1,136 Kg |
| 動作電力 | |
| 極数 | 3 |
| ● メインスイッチ | Yes |
| ● モータードライブ | No |
| ● 定格値 | 1 000 V |
| 原産国 | China |
| 動作電圧 | |
| 製品コンポーネント | |
| 取り付け位置 | any |
| ● 安全スイッチ | Yes |
| 連続電流 | |
| 絶縁電圧 | |
| LKZ_FDB/カタログID | LV10.1 |
| 梱包数量 | 1 |
| 製品ブランド名 | SENTRON |
| ● トリップインジケーター | No |
| 汚染度 | 3 |
| 梱包寸法 | 130,30 x 69,50 x 168,00 |
| 製品説明 | Switch disconnector 100 A, Size 2, 3-pole Lateral operating mechanism right Basic unit without handle flat terminal incl. phase barriers |
| 製品指定 | 3KD switch disconnector |
| 保護クラス IP | IP00 |
| 使用適合性 | |
| ● 電圧トリガー | No |
| 過電圧カテゴリー | III |
| 製品のデザイン | Switch |
| ● 銅バスバー用 | '1x (20x3 mm²) |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| ● 撚線 / ラグ付き | 1x (10 ... 70 mm²) |
| ● スイッチディスコネクタ | Yes |
| 一般製品承認 | Declaration of Conformity |
| インターロック可能（EF006281） | false |
| ● 緊急停止スイッチ | Yes |
| ● 低電圧解放 | No |
| ● AC-23A / 690V | 1 500 |
| ● DC-23A / 440V | 1 500 |
| 輸出管理規制 | AL : N / ECCN : N |
| 極数（EF001391） | 3 |
| スイッチ断路器のサイズ | 2 |
| 工場渡し標準リードタイム | 15 Day/Days |
| 原材料割増金 | None |
| 製品の特徴 / インターロック | No |
| ● 40℃時 / 定格値 | 100 A |
| ● 45℃時 / 定格値 | 100 A |
| ● 50℃時 / 定格値 | 100 A |
| ● 55℃時 / 定格値 | 100 A |
| ● 60℃時 / 定格値 | 100 A |
| ● 65℃時 / 定格値 | 100 A |
| ● 70℃時 / 定格値 | 100 A |
| パッケージサイズの測定単位 | MM |
| 製品拡張/オプション | |
| ●主電流回路用 | flat connector |
| スイッチの数（EF005586） | - |
| 電気接続の種類 | |
| 駆動機構の種類 | Side operating mechanism |
| ● メンテナンス/修理スイッチ | Yes |
| デバイス構築（EF008240） | Built-in device fixed built-in technique |
| 製品寸法（幅×長さ×高さ） | Not available |
| モータードライブオプション（EF007386） | false |
| 動作電流/定格値 | 100 A |
| カラーコントロール要素（EF007167） | Other |
| 操作機構の設計 | Without handle |
| モータードライブ内蔵（EF006697） | false |
| メインスイッチとしてのバージョン（EF006981） | true |
| ●取付タイプ／レール取付 | Yes |
| 定格動作電圧（EF001435） | - |
| 短時間耐電流（Icw） | |
| 制御要素の種類 (EF006976) | None |
| 400 Vのスイッチング電源（EF009166） | 55.0 |
| 安全スイッチバージョン（EF006985） | true |
| 電圧リリースオプション（EF007491） | false |
| 周囲温度/保管中 | |
| 製品拡張 / 補助スイッチ | Yes |
| 品番（市場向け品番） | 3KD3034-0NE40-0 |
| 定格永久電流 Iu (EF001389) | 100.0 |
| ● AC時 / 50/60 Hz時 / 定格値 | 1 000 V |
| 周囲温度 / 動作中 | |
| 保護等級（NEMA）（EF011959） | - |
| 床置き設置可能（EF007243） | FALSE |
| サージ電圧耐性/定格値 | 8 kV |
| リバーススイッチバージョン（EF009408） | false |
| WEEE（2012/19/EU）回収義務 | Yes |
| ● 保護等級 IP / 前面 | IP00 |
| 電気的耐久性（スイッチングサイクル） | |
| 動作電流 / AC時 / 定格値 | 100 A |
| 動作電流 / DC時 / 定格値 | 100 A |
| ● 500 V / gGヒューズ / 定格値 | 100 kA |
| ● 690 V / gGヒューズ / 定格値 | 100 kA |
| ● AC-23A / 500V / 定格値 | 55 kW |
| 通過電流 / スイッチ閉時 | |
| 短絡電流容量（Icm） | |
| 駆動機構の種類/モーター駆動 | No |
| ● 参照コード / DIN EN 81346-2準拠 | Q |
| ● 参照コード / DIN EN 61346-2準拠 | Q |
| ● 撚線 / ラグ付き / DIN 46235準拠 | 1x (25 ... 70 mm²), 2x (25 ... 50 mm²) |
| スイッチ操作機構の位置 | at the right end |
| 接続可能な導体断面積の種類 | |
| 最大定格動作電圧 Ue AC (EF007355) | 690 |
| フロントマウント4穴に適合（EF007247） | false |
| フロントマウントセンターに適合（EF007248） | false |
| 中間取付に適しています（EF007264） | true |
| ● 先行接点による低電圧解放 | No |
| CO接点数 / 補助接点数 | 3 |
| NC接点数 / 補助接点数 | 0 |
| NO接点数 / 補助接点数 | 0 |
| 定格動作電力（AC-3、400 V）（EF001364） | - |
| 保護等級（IP）、前面（EF003118） | IP00 |
| 動作電圧 / 電流パスが直列の場合 | |
| 定格動作電力（AC-23、400 V）（EF007027） | 55.0 |
| 定格短時間耐電流 lcw (EF007050) | - |
| 緊急停止装置としてのバージョン（EF006959） | true |
| メンテナンス/サービススイッチとしてのバージョン（EF006986） | true |
| ● 400 V AC / 0.15秒まで / 定格値 | 15 kA |
| 定格永久電流（AC-21、400 V）（EF009165） | 100 |
| 定格永久電流（AC-23、400 V）（EF011777） | - |
| 機械的耐用年数（スイッチングサイクル）/標準 | 15 000 |
| ● 汚染度2 / DC時 / 定格値 | 440 V / 3 |
| ● 汚染度3 / DC時 / 定格値 | 440 V / 3 |
| 調整済み定格短絡電流Iq（EF001444） | - |
| ● AC-23A / 400V / 50/60Hz / 定格値 | 55 kW |
| ● AC-23A / 690V / 50/60Hz / 定格値 | 90 kW |
| ● 従来定格熱電流/極あたり | 1.8 W |
| 配電盤設置に適しています（EF007262） | true |
| 接続CO接点数 / 補助接点数 | 0 |
| 接続NC接点数 / 補助接点数 | 0 |
| 接続NO接点数 / 補助接点数 | 0 |
| 主回路の電気接続の種類（EF006819） | Other |
| ● 動作電流 / AC-20 A / 1000 V / 最大 | 100 A |
| ● 動作電流 / DC-20 A / 1000 V / 最大 | 100 A / 1 |
| ● 従来定格熱電流時 / 1台あたり | 5.4 W |
| ● 取付タイプ／フロントマウント4穴アタッチメント | No |
| ● 取り付けタイプ／中央アタッチメント付きフロントマウント | No |
| ● 動作電流 / AC-21 A / 400 V / 定格値 | 100 A |
| ● 動作電流 / AC-21 A / 500 V / 定格値 | 100 A |
| ● 動作電流 / AC-21 A / 690 V / 定格値 | 100 A |
| ● 動作電流 / AC-22 A / 400 V / 定格値 | 100 A |
| ● 動作電流 / AC-22 A / 500 V / 定格値 | 100 A |
| ● 動作電流 / AC-22 A / 690 V / 定格値 | 100 A |
| ● 動作電流 / AC-23 A / 400 V / 定格値 | 100 A |
| ● 動作電流 / AC-23 A / 500 V / 定格値 | 100 A |
| ● 動作電流 / AC-23 A / 690 V / 定格値 | 100 A |
| ● 動作電流 / DC-21 A / 220 V / 定格値 | 100 A / 2 |
| ● 415 V / モールドケース遮断器による / 定格値 | 65 kA |
| ● ヒューズのI2t値 / 500V時 / 最大許容値 | 223 005 A²·s |
| 切替接点としての補助接点の数（EF003531） | 3 |
| 連続電流 / 上流ヒューズ / 1000 V / 定格値 | 250 A |
| ● I2t値 / gGヒューズ / 690 V時 / 最大許容値 | 226 005 A²·s |
| 常開接点としての補助接点の数（EF001376） | 0 |
| 条件付き短絡電流 / ライン側ヒューズ保護付き | |
| 常閉接点としての補助接点の数（EF001377） | 0 |
| ヒューズの貫通電流 / 500 Vでの最大許容値 | 25 700 A |
| ● 動作電流 / DC-21 A / 440 V / 定格値 / 注記 | 100 A / 3 |
| ● 動作電流 / DC-22 A / 220 V / 定格値 / 注記 | 100 A / 2 |
| ● 動作電流 / DC-22 A / 440 V / 定格値 / 注記 | 100 A / 3 |
| ● 動作電流 / DC-23 A / 220 V / 定格値 / 注記 | 100 A / 2 |
| ● 動作電流 / DC-23 A / 440 V / 定格値 / 注記 | 100 A / 3 |
| ●コンビネーションスイッチ+ヒューズ用 / 400 V / 最大許容 | 27 700 A |
| ●コンビネーションスイッチ+ヒューズ用 / 500 V / 最大許容 | 27 700 A |
| 接続可能な導体断面積の種類 / 銅導体の場合 | |
| 接続可能な導体断面積の種類 / アルミニウム導体の場合 | |
| 通過電流 / aMヒューズ / 690 V時 / 最大許容 | 32 900 A |
| 貫通電流 / gGヒューズ / 690 V時 / 最大許容 | 29 500 A |
| ● 690 V / コンビネーションスイッチ + aMヒューズ / 最大許容 | 17 600 A |
| ● 690 V / コンビネーションスイッチ + gGヒューズ / 最大許容 | 23 700 A |
| RoHS指令に基づく物質制限への準拠 | Since: 24.11.2009 |
| ● スイッチディスコネクタ用 / ヒューズリンクなし / 定格値 / 最小 | 12 kA |
| 連続電流 / 上流ヒューズ / 500 Vおよび690 V時 / 定格値 | 250 A |
| REACH第33条 候補者の最新リストに従って通知する義務 | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| ● gG/aM SITORヒューズのI2t値 / 1000 V時 / 最大許容値 | 48 000 A²·s |
| ● 保護等級 IP / スイッチ閉時 / カバーまたはケーブルラグカバー付き | IP20 |
| ● 1000 V / コンビネーションスイッチ +gG/aM SITORヒューズ / 最大許容 | 10 795 A |
| ● 定格電流値 / AC時 / 高温動作時 / 極あたり | 1.8 W |
| 貫通電流 / gG/aM SITORヒューズ / 1000 V時 / 最大許容 | 12 500 A |
| ● モールドケース遮断器のI2t値 / 415 V時 / 最大許容値 | 1 750 000 A²·s |
| ● 動作電流 / AC-22 A / 400 V / 50/60 Hz / 定格値 / 最大 | 100 A |
| ● 動作電流 / AC-22 A / 500 V / 50/60 Hz / 定格値 / 最大 | 100 A |
| ● 動作電流 / AC-22 A / 690 V / 50/60 Hz / 定格値 / 最大 | 100 A |
| ● 動作電流 / AC-23 A / 400 V / 50/60 Hz / 定格値 / 最大 | 100 A |
| ● 動作電流 / AC-23 A / 500 V / 50/60 Hz / 定格値 / 最大 | 100 A |
| ● 動作電流 / AC-23 A / 690 V / 50/60 Hz / 定格値 / 最大 | 100 A |
| 連続電流 / 上流モールドケース遮断器 / 415 V / 定格値 | 200 A |
| ● スイッチディスコネクタ用 / 400 V AC / ヒューズリンクなし / 定格値 / 最小 | 30 kA |
| ● スイッチ断路器用 / DC 440 V / ヒューズリンクなし / 定格値 / 最小 | 12 kA |
| ● スイッチディスコネクタ用 / 1000 V AC / ヒューズリンクなし / 定格値 / 最小 | 12 kA |
| ● I2t値 / スイッチ閉時 / スイッチ+ヒューズの組み合わせの場合 / 400 V時 / 最大 | 548 000 A²·s |
| ● I2t値 / スイッチ閉時 / スイッチ+ヒューズの組み合わせの場合 / 500 V時 / 最大 | 548 000 A²·s |
| 表示バージョン / スイッチ位置表示器ドアカップリング回転操作機構用 | ON-OFF |
| ● 415 V / コンビネーションスイッチ+モールドケース遮断器用 / 最大許容 | 21 700 A |
| 短時間耐電流（Icw）/AC 1000 V/DC 440 V時/1秒まで/定格値 | 4 kA |
| 貫通電流 / モールドケース遮断器の / 415 V / 最大許容 | 28 000 A |
| ● I2t値 / スイッチ閉時 / 690 V時 / 組み合わせスイッチ+aMヒューズ / 最大 | 596 500 A²·s |
| ● I2t値 / スイッチ閉時 / 690 V時 / コンビネーションスイッチ+gGヒューズ / 最大 | 376 000 A²·s |
| 一般製品承認適合宣言出荷承認その他その他 | General Product Approval |
| ● I2t値 / スイッチ閉時 / 1000 V時 / コンビネーションスイッチ+gG/aM SITORヒューズ / 最大 | 19 815 A²·s |
| 過電圧（パーセント） / 動作電圧に対する割合 / AC / 400、500、690 V / 50/60 Hz | 10 % |
| ● I2t値 / スイッチ閉時 / 415 V時 / コンビネーションスイッチ+モールドケース遮断器 / 最大 | 1 055 000 A²·s |
