在庫あり 注目商品
3KD3042-2NE10-0

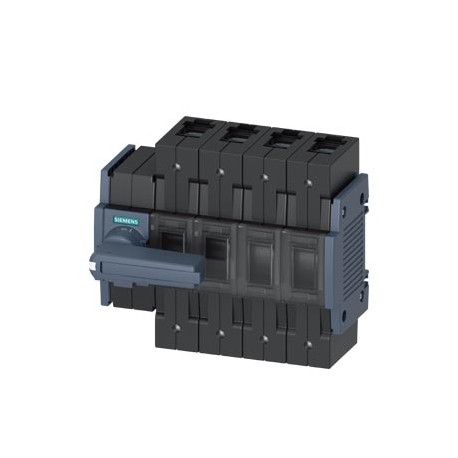

3KD3042-2NE10-0 SIEMENS Switch disconnector 100 A, Size 2, 4-pole Front operating mechanism left Complete un..
$0.00米ドル
4726 在庫あり
主な仕様
:Confirmation
EAN:4001869472232
UPC:Not available
エティム:7
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Confirmation | |
| EAN | 4001869472232 |
| UPC | Not available |
| エティム | 7 |
| 深さ | 97 mm |
| 幅 | 148 mm |
| 国連科学委員会 | 15 |
| eクラス | 12 |
| 身長 | 126 mm |
| I2t値 | |
| ● 固体 | 1x (2.5 ... 16 mm²) |
| グループコード | P360 |
| 正味重量 | 1 493 g |
| ● 最大 | 70 °C |
| ● 最小 | -25 °C |
| メタルファクター | LOA----- |
| ● 立ち往生 | 1x (10 ... 70 mm²) |
| 日付2023年8月25日 | Subject to change without notice© Copyright Siemens 2023 |
| 製品グループ | 5378 |
| 製品クラス | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| 数量単位 | 1 Piece |
| 商品コード | 85365080 |
| 製品ファミリー | Basic Devices |
| 最終更新日: | 9/23/2021 |
| 電力損失 [W] | |
| デバイスの種類 | fixed mounting |
| 正味重量（kg） | 1,442 Kg |
| 極数 | 4 |
| 動作電力 | |
| ● メインスイッチ | Yes |
| ● モータードライブ | No |
| ● 定格値 | 1 000 V |
| 固定方法 | Screw fixing and standard rail mounting 35 mm |
| ● 前面に | IP20 |
| 原産国 | China |
| 取り付け位置 | any |
| 製品コンポーネント | |
| ●レールマウント | Yes |
| ● 安全スイッチ | Yes |
| LKZ_FDB/カタログID | LV10.1 |
| 梱包数量 | 1 |
| 絶縁電圧 | |
| 製品ブランド名 | SENTRON |
| ● トリップインジケーター | No |
| 梱包寸法 | 148,00 x 155,00 x 102,00 |
| 製品説明 | Switch disconnector 100 A, Size 2, 4-pole Front operating mechanism left Complete unit with direct operating mechanism gray Box terminal |
| 汚染度 | 3 |
| 製品指定 | 3KD switch disconnector |
| 保護クラス IP | IP20 |
| 使用適合性 | |
| ● 電圧トリガー | No |
| 過電圧カテゴリー | III |
| 製品のデザイン | Switch |
| ● 銅バスバー用 | '1 x (3 x 14 mm²) |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| ● AC-23A、690V | 1 500 |
| ● スイッチディスコネクタ | Yes |
| 一般製品承認 | Declaration of Conformity |
| インターロック可能（EF006281） | true |
| ● 緊急停止スイッチ | No |
| ● 低電圧解放 | No |
| 適合宣言 | Marine / Shipping |
| ● 4穴フロントマウント | No |
| 輸出管理規制 | AL : N / ECCN : N |
| 極数（EF001391） | 4 |
| 製品拡張はオプション | |
| 工場渡し標準リードタイム | 5 Day/Days |
| 原材料割増金 | None |
| スイッチ断路器のサイズ | 2 |
| パッケージサイズの測定単位 | MM |
| スイッチの数（EF005586） | - |
| 駆動機構の種類 | Front operating mechanism |
| ● メンテナンス/修理スイッチ | Yes |
| デバイス構築（EF008240） | Built-in device fixed built-in technique |
| モータードライブオプション（EF007386） | false |
| 作動要素の設計 | Long rotary knob |
| 動作電流定格値 | 100 A |
| カラーコントロール要素（EF007167） | Grey |
| モータードライブ内蔵（EF006697） | false |
| メインスイッチとしてのバージョン（EF006981） | true |
| 定格動作電圧（EF001435） | - |
| 制御要素の種類 (EF006976) | Long turning handle |
| 保管中の周囲温度 | |
| 製品拡張補助スイッチ | Yes |
| 400 Vのスイッチング電源（EF009166） | 55.0 |
| 安全スイッチバージョン（EF006985） | true |
| 電圧リリースオプション（EF007491） | false |
| ● 500 VでgGヒューズ定格値 | 100 kA |
| ● 690 VでgGヒューズ定格値 | 100 kA |
| ● AC-23A、500V定格値 | 55 kW |
| 動作中の周囲温度 | |
| サージ電圧耐性定格値 | 8 kV |
| 品番（市場向け品番） | 3KD3042-2NE10-0 |
| 定格永久電流 Iu (EF001389) | 100.0 |
| 保護等級（NEMA）（EF011959） | - |
| 床置き設置可能（EF007243） | FALSE |
| リバーススイッチバージョン（EF009408） | false |
| WEEE（2012/19/EU）回収義務 | Yes |
| 電気的耐久性（動作サイクル） | |
| IEC 81346-2に準拠した参照コード | Q |
| 駆動機構の種類 モーター駆動 | No |
| ● ヒューズリンク定格値最小なし | 12 kA |
| スイッチ操作機構の位置 | at the left end |
| ● 中央アタッチメント付きフロントマウント | No |
| 補助接点のCO接点数 | 4 |
| 補助接点のNC接点の数 | 0 |
| 補助接点のNO接点数 | 0 |
| 接続可能な導体断面の種類 | |
| ● 細撚り、芯線端処理 | 1x (2.5 ... 70 mm²) |
| ● 500Vの最大許容ヒューズ | 223 005 A²·s |
| 最大定格動作電圧 Ue AC (EF007355) | 690 |
| フロントマウント4穴に適合（EF007247） | false |
| フロントマウントセンターに適合（EF007248） | false |
| 中間取付に適しています（EF007264） | true |
| ● 先行接点による低電圧解放 | No |
| 直列の電流経路による動作電圧 | |
| 定格動作電力（AC-3、400 V）（EF001364） | - |
| ● gGヒューズの690V最大許容値 | 226 005 A²·s |
| 保護等級（IP）、前面（EF003118） | IP20 |
| 定格動作電力（AC-23、400 V）（EF007027） | 55.0 |
| ● 汚染度2のDC定格値の場合 | 440 V / 3 |
| ● 汚染度3のDC定格値の場合 | 440 V / 3 |
| 定格短時間耐電流 lcw (EF007050) | - |
| 緊急停止装置としてのバージョン（EF006959） | false |
| メンテナンス/サービススイッチとしてのバージョン（EF006986） | true |
| 定格永久電流（AC-21、400 V）（EF009165） | 100 |
| 定格永久電流（AC-23、400 V）（EF011777） | - |
| 機械的耐用年数（動作サイクル）標準 | 15 000 |
| 地域別価格グループ / 本社価格グループ | 12S / 1CL |
| ● カバー付き閉スイッチまたはケーブルラグカバー付き | IP20 |
| ● 極当たりの定格熱電流が従来品の場合 | 1.8 W |
| 調整済み定格短絡電流Iq（EF001444） | - |
| ● ヒューズリンクなしの400 V ACで定格値の最小値 | 30 kA |
| ● DC 440 V、ヒューズリンクなしの定格値最小 | 12 kA |
| 補助接点用に接続されたCO接点の数 | 0 |
| 補助接点用に接続されたNC接点の数 | 0 |
| 補助接点に接続されたNO接点の数 | 0 |
| 主電流回路の電気接続の種類 | box terminal |
| ● ヒューズリンク定格値最小値なし1000 V AC | 12 kA |
| ● 従来の定格熱電流をデバイスごとに使用した場合 | 7.2 W |
| 配電盤設置に適しています（EF007262） | true |
| ● 415 V モールドケース遮断器定格値 | 65 kA |
| 主回路の電気接続の種類（EF006819） | Frame clamp |
| ● gG/aM SITORヒューズの1000V最大許容値 | 48 000 A²·s |
| 切替接点としての補助接点の数（EF003531） | 4 |
| スイッチ位置表示器手動操作用ディスプレイバージョン | ON-OFF-TEST |
| 常開接点としての補助接点の数（EF001376） | 0 |
| ライン側ヒューズ保護付き条件付き短絡電流 | |
| 銅導体の接続可能な導体断面の種類 | |
| フレキシブルバスバーに接続可能な導体断面の種類 | 3x (0.8x14 mm²) |
| 常閉接点としての補助接点の数（EF001377） | 0 |
| スイッチ断路器の短絡電流発生容量（Icm） | |
| ● モールドケース遮断器の最大許容電圧415V | 560 000 A²·s |
| RoHS指令に基づく物質制限への準拠 | Since: 24.11.2009 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| ● 極当たりの高温動作時の交流電流の定格値 | 1.8 W |
| ● 1000 Vで閉スイッチ、コンビネーションスイッチ+gG/aM SITORヒューズ最大 | 19 815 A²·s |
| 1000 V AC/440 V DCでの短時間耐電流（Icw）は1秒定格値に制限されます | 4 kA |
| 400、500、690 VのAC、50/60 Hzでの動作電圧に対する過電圧（パーセント） | 10 % |
| 一般製品承認適合宣言確認その他適合宣言海洋/海運その他環境確認その他環境確認 | General Product Approval |
製品説明
SWITCH-DISCONNECTOR 100A, SIZE 2, 4 ACCTO POLES. FRONT TO LEFT. COMPLETE UNIT WITH ACCTO. COMPLETE, GREY FRAME TERMINALS
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
