3KD3260-2NE20-0

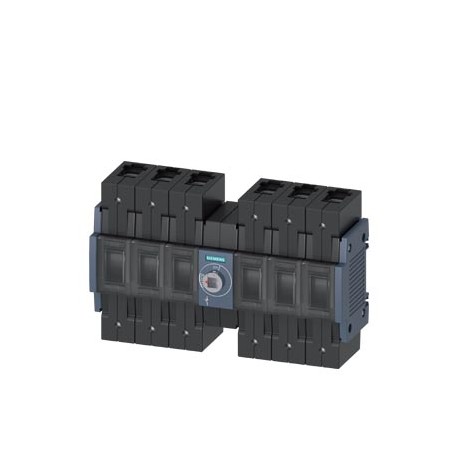

3KD3260-2NE20-0 SIEMENS Switch disconnector 125 A, Size 2, 6-pole DC Front operating mechanism center Basic ..
$0.00米ドル
4228 在庫あり
主な仕様
:
EAN:4001869515120
UPC:Not available
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| EAN | 4001869515120 |
| UPC | Not available |
| エティム | 5 |
| 深さ | 68 mm |
| 幅 | 202 mm |
| 国連科学委員会 | 14 |
| eクラス | 6 |
| 身長 | 126 mm |
| ● 固体 | 1x (2.5 ... 16 mm²) |
| グループコード | P360 |
| 正味重量 | 1 777 g |
| ● 最大 | 70 °C |
| ● 最小 | -25 °C |
| 確認 | |
| メタルファクター | LOA----- |
| ● 立ち往生 | 1x (10 ... 70 mm²) |
| 日付2022年5月16日 | |
| 製品グループ | 5378 |
| 製品クラス | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| 数量単位 | 1 Piece |
| 商品コード | 85353010 |
| 製品ファミリー | Basic Devices |
| 電力損失 [W] | |
| デバイスの種類 | fixed mounting |
| 正味重量（kg） | 1,978 Kg |
| 極数 | 6 |
| ● メインスイッチ | Yes |
| ● モータードライブ | No |
| 固定方法 | Screw fixing and standard rail mounting 35 mm |
| ● 前面に | IP20 |
| 原産国 | China |
| 海運 | other |
| 取り付け位置 | any |
| 製品コンポーネント | |
| ●レールマウント | Yes |
| ● 安全スイッチ | Yes |
| LKZ_FDB/カタログID | LV10.1 |
| 梱包数量 | 1 |
| 絶縁電圧 | |
| 製品ブランド名 | SENTRON |
| ● トリップインジケーター | No |
| 梱包寸法 | 202,00 x 68,00 x 126,00 |
| 製品説明 | Switch disconnector 125 A, Size 2, 6-pole DC Front operating mechanism center Basic unit without handle Box terminal |
| 動作電流 | |
| 製品指定 | 3KD switch disconnector |
| 保護クラス IP | IP20 |
| 使用適合性 | |
| ● 電圧トリガー | No |
| 過電圧カテゴリー | III |
| 製品のデザイン | DC switch |
| ● 銅バスバー用 | '1 x (3 x 14 mm²) |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| ● スイッチディスコネクタ | Yes |
| 一般製品承認 | Declaration of Conformity |
| インターロック可能（EF006281） | false |
| ● 緊急停止スイッチ | Yes |
| ● 低電圧解放 | No |
| ● 4穴フロントマウント | No |
| 輸出管理規制 | AL : N / ECCN : N |
| 極数（EF001391） | 6 |
| ● DC-21A / 1000V | 1 500 |
| 工場渡し標準リードタイム | 5 Day/Days |
| 原材料割増金 | None |
| 製品の特徴 / インターロック | No |
| スイッチ断路器のサイズ | 2 |
| ● 40℃時 / 定格値 | 125 A |
| ● 45℃時 / 定格値 | 125 A |
| ● 50℃時 / 定格値 | 125 A |
| ● 55℃時 / 定格値 | 125 A |
| ● 60℃時 / 定格値 | 125 A |
| ● 65℃時 / 定格値 | 125 A |
| ● 70℃時 / 定格値 | 125 A |
| パッケージサイズの測定単位 | MM |
| 製品拡張 / オプション | |
| スイッチの数（EF005586） | - |
| 駆動機構の種類 | Front operating mechanism |
| ● メンテナンス/修理スイッチ | Yes |
| デバイス構築（EF008240） | Built-in device fixed built-in technique |
| モータードライブオプション（EF007386） | false |
| 作動要素の設計 | Without handle |
| カラーコントロール要素（EF007167） | Other |
| モータードライブ内蔵（EF006697） | false |
| メインスイッチとしてのバージョン（EF006981） | true |
| 動作電流/定格値 | 125 A |
| 定格動作電圧（EF001435） | - |
| 制御要素の種類 (EF006976) | None |
| 短時間耐電流（Icw） | |
| 400 Vのスイッチング電源（EF009166） | - |
| 安全スイッチバージョン（EF006985） | true |
| 電圧リリースオプション（EF007491） | false |
| 周囲温度 / 保管中 | |
| 製品拡張/補助スイッチ | Yes |
| 品番（市場向け品番） | 3KD3260-2NE20-0 |
| 定格永久電流 Iu (EF001389) | 125.0 |
| 保護等級（NEMA）（EF011959） | - |
| 床置き設置可能（EF007243） | FALSE |
| リバーススイッチバージョン（EF009408） | false |
| WEEE（2012/19/EU）回収義務 | Yes |
| 周囲温度 / 動作中 | |
| サージ電圧耐性/定格値 | 8 kV |
| 電気的耐久性（スイッチングサイクル） | |
| 動作電流 / DC時 / 定格値 | 125 A |
| ● 中央アタッチメント付きフロントマウント | No |
| 駆動機構の種類 / モーター駆動 | No |
| スイッチ操作機構の位置 | after the third pole |
| 接続可能な導体断面の種類 | |
| 最大定格動作電圧 Ue AC (EF007355) | - |
| フロントマウント4穴に適合（EF007247） | false |
| フロントマウントセンターに適合（EF007248） | false |
| 中間取付に適しています（EF007264） | true |
| ● 先行接点による低電圧解放 | No |
| CO接点数 / 補助接点数 | 4 |
| NC接点数 / 補助接点数 | 0 |
| NO接点数 / 補助接点数 | 0 |
| ●細撚り・芯線端処理付き | 1x (2.5 ... 70 mm²) |
| 定格動作電力（AC-3、400 V）（EF001364） | - |
| 保護等級（IP）、前面（EF003118） | IP20 |
| 定格動作電力（AC-23、400 V）（EF007027） | - |
| 動作電圧 / 電流経路が直列の場合 | |
| 定格短時間耐電流 lcw (EF007050) | - |
| 緊急停止装置としてのバージョン（EF006959） | true |
| メンテナンス/サービススイッチとしてのバージョン（EF006986） | true |
| 定格永久電流（AC-21、400 V）（EF009165） | - |
| 定格永久電流（AC-23、400 V）（EF011777） | - |
| ● DC-21A / 1200V / 定格値 / 最大値 | 125 A / 6 |
| 地域別価格グループ / 本社価格グループ | 12S / 1CL |
| 機械的耐用年数（スイッチングサイクル）/標準 | 15 000 |
| ● DC時 / 1200 V時 / 1秒まで / 定格値 | 4 kA |
| ● 汚染度2 / DC時 / 定格値 | 1200 V / 6 |
| ● 汚染度3 / DC時 / 定格値 | 1000 V / 6 |
| 調整済み定格短絡電流Iq（EF001444） | - |
| ● 閉スイッチ付き / カバーまたはケーブルラグカバー付き | IP20 |
| ● 従来定格熱電流/極あたり | 3.2 W |
| 配電盤設置に適しています（EF007262） | true |
| 主回路の電気接続の種類（EF006819） | Frame clamp |
| 接続されたCO接点の数 / 補助接点用 | 0 |
| 接続されたNC接点の数 / 補助接点用 | 0 |
| 接続されたNO接点の数 / 補助接点用 | 0 |
| 電気接続の種類 / 主電流回路用 | box terminal |
| ● 従来定格熱電流時 / 1台あたり | 19.2 W |
| 切替接点としての補助接点の数（EF003531） | 4 |
| 常開接点としての補助接点の数（EF001376） | 0 |
| ● AC時 / 1200 V時 / ヒューズリンクなし / 定格値 / 最小 | 5.7 kA |
| 常閉接点としての補助接点の数（EF001377） | 0 |
| 接続可能な導体断面積の種類 / 銅導体の場合 | |
| 接続可能な導体断面積の種類 / フレキシブルバスバー付き | 3x (0.8x14 mm²) |
| 短絡電流容量（Icm）/開閉器遮断器用 | |
| RoHS指令に基づく物質制限への準拠 | Since: 24.11.2009 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| ● 定格電流値 / AC時 / 高温動作時 / 極あたり | 3.2 W |
| 表示バージョン / スイッチ位置表示器ドアカップリング回転操作機構用 | ON-OFF |
| 一般製品承認適合宣言確認その他英国適合宣言海上/海運その他その他 | General Product Approval |
製品説明
SWITCH-DISCONNECTOR 125A, SIZE 2, 6 POLES DC ACCTO. FRONT IN CENTER BASE UNIT WITHOUT LEVER FRAME TERMINALS
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Confirmation
