3KD4442-0QE10-0

技術仕様

パラメータ	価値

EAN	4001869473031
UPC	Not available
エティム	5
深さ	166.5 mm
幅	320 mm
国連科学委員会	15
eクラス	6
身長	235 mm
I2t値
グループコード	P360
正味重量	9 320 g
● 最大	70 °C
● 最小	-25 °C
確認
日付2022年5月5日
メタルファクター	LOA-----
製品グループ	5378
製品クラス	A: Standard product which is a stock item could be returned within the returns guidelines/period.
数量単位	1 Piece
商品コード	85365080
製品ファミリー	Basic Devices
電力損失 [W]
デバイスの種類	fixed mounting
正味重量（kg）	9,320 Kg
極数	4
動作電力
● メインスイッチ	Yes
● モータードライブ	No
● 定格値	1 000 V
固定方法	screw fixing
● 前面に	IP00
原産国	China
取り付け位置	any
製品コンポーネント
●レールマウント	No
● 安全スイッチ	Yes
LKZ_FDB/カタログID	LV10.1
梱包数量	1
絶縁電圧
製品ブランド名	SENTRON
● トリップインジケーター	No
梱包寸法	258,00 x 343,00 x 212,00

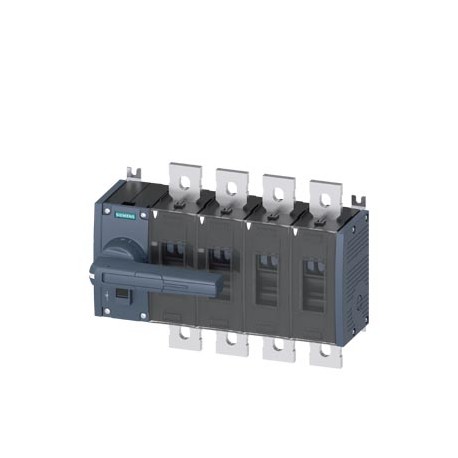

製品説明	Switch disconnector 500 A, Size 4, 4-pole Front operating mechanism left Complete unit with direct operating mechanism gray flat terminal
汚染度	3
動作電流
製品指定	3KD switch disconnector
保護クラス IP	IP00
使用適合性
● 電圧トリガー	No
過電圧カテゴリー	IV
製品のデザイン	Switch
● 銅バスバー用	'1 x (40 x 10 mm²), 2 x (40 x 5 mm²)
製品ライフサイクル（PLM）	PM300:Active Product
● AC / 定格値	500 A
● 撚線 / ラグ付き	1x (25 ... 240 mm²), 2x (25 ... 240 mm²)
● スイッチディスコネクタ	Yes
一般製品承認	Declaration of Conformity
インターロック可能（EF006281）	true
● 緊急停止スイッチ	No
● 低電圧解放	No
適合宣言	Marine / Shipping
● 4穴フロントマウント	No
● AC-23A / 690V	1 000
● DC-23A / 440V	1 000
輸出管理規制	AL : N / ECCN : N
極数（EF001391）	4
工場渡し標準リードタイム	15 Day/Days
原材料割増金	None
製品の特徴 / インターロック	Yes
スイッチ断路器のサイズ	4
● 35℃時 / 定格値	500 A
● 40℃時 / 定格値	500 A
● 45℃時 / 定格値	500 A
● 50℃時 / 定格値	500 A
● 55℃時 / 定格値	500 A
● 60℃時 / 定格値	500 A
● 65℃時 / 定格値	500 A
● 70℃時 / 定格値	500 A
パッケージサイズの測定単位	MM
製品拡張 / オプション
スイッチの数（EF005586）	-
駆動機構の種類	Front operating mechanism
● メンテナンス/修理スイッチ	Yes
デバイス構築（EF008240）	Built-in device fixed built-in technique
モータードライブオプション（EF007386）	false
作動要素の設計	Long rotary knob
カラーコントロール要素（EF007167）	Grey
モータードライブ内蔵（EF006697）	false
メインスイッチとしてのバージョン（EF006981）	true
動作電流/定格値	500 A
定格動作電圧（EF001435）	-
制御要素の種類 (EF006976)	Long turning handle
400 Vのスイッチング電源（EF009166）	280.0
安全スイッチバージョン（EF006985）	true
電圧リリースオプション（EF007491）	false
周囲温度 / 保管中
製品拡張/補助スイッチ	Yes
● AC-20A / 1000V / 最大	500 A
● AC-22A / 1000V / 最大	500 A
品番（市場向け品番）	3KD4442-0QE10-0
定格永久電流 Iu (EF001389)	500.0
保護等級（NEMA）（EF011959）	-
床置き設置可能（EF007243）	FALSE
リバーススイッチバージョン（EF009408）	false
WEEE（2012/19/EU）回収義務	Yes
周囲温度 / 動作中
サージ電圧耐性/定格値	12 kV
電気的耐久性（スイッチングサイクル）
● 500 V / gGヒューズ / 定格値	100 kA
● 690 V / gGヒューズ / 定格値	100 kA
● AC-21A / 500V / 定格値	500 A
● AC-21A / 690V / 定格値	500 A
● AC-22A / 400V / 定格値	500 A
● AC-22A / 500V / 定格値	500 A
● AC-22A / 690V / 定格値	500 A
● AC-23A / 400V / 定格値	500 A
● AC-23A / 500V / 定格値	500 A
● AC-23A / 690V / 定格値	500 A
動作電流 / DC時 / 定格値	500 A
● 中央アタッチメント付きフロントマウント	No
駆動機構の種類 / モーター駆動	No
スイッチ操作機構の位置	at the left end
接続可能な導体断面の種類
最大定格動作電圧 Ue AC (EF007355)	690
フロントマウント4穴に適合（EF007247）	false
フロントマウントセンターに適合（EF007248）	false
中間取付に適しています（EF007264）	false
● 先行接点による低電圧解放	No
● ヒューズリンクなし / 定格値 / 最小	80 kA
CO接点数 / 補助接点数	0
NC接点数 / 補助接点数	8
NO接点数 / 補助接点数	8
定格動作電力（AC-3、400 V）（EF001364）	-
保護等級（IP）、前面（EF003118）	IP00
定格動作電力（AC-23、400 V）（EF007027）	250.0
動作電圧 / 電流経路が直列の場合
● ヒューズ / 500 V / 最大許容値	5 400 005 A²·s
● 撚線 / ラグ付き / DIN 46235準拠	1x (25 ... 240 mm²), 2x (25 ... 240 mm²)
定格短時間耐電流 lcw (EF007050)	-
緊急停止装置としてのバージョン（EF006959）	false
メンテナンス/サービススイッチとしてのバージョン（EF006986）	true
定格永久電流（AC-21、400 V）（EF009165）	500
定格永久電流（AC-23、400 V）（EF011777）	-
● gGヒューズ / 690 V / 最大許容	3 760 005 A²·s
地域別価格グループ / 本社価格グループ	12S / 1CL
機械的耐用年数（スイッチングサイクル）/標準	8 000
● 汚染度2 / DC時 / 定格値	440 V / 3
● 汚染度3 / DC時 / 定格値	440 V / 3
調整済み定格短絡電流Iq（EF001444）	-
● 閉スイッチ付き / カバーまたはケーブルラグカバー付き	IP20
● 従来定格熱電流/極あたり	12 W
配電盤設置に適しています（EF007262）	false
主回路の電気接続の種類（EF006819）	Other
接続されたCO接点の数 / 補助接点用	0
接続されたNC接点の数 / 補助接点用	0
接続されたNO接点の数 / 補助接点用	0
電気接続の種類 / 主電流回路用	flat connector
● 従来定格熱電流時 / 1台あたり	48 W
● 415 V / モールドケース遮断器による / 定格値	65 kA
● DC 440 V / ヒューズリンクなし / 定格値 / 最小	42.6 kA
● 1000 V AC / ヒューズリンクなし / 定格値 / 最小	80 kA
● gG/aM SITORヒューズ / 1000 V / 最大許容	520 000 A²·s
切替接点としての補助接点の数（EF003531）	0
連続電流 / 上流ヒューズ / 1000 V / 定格値	1 000 A
常開接点としての補助接点の数（EF001376）	8
表示バージョン / スイッチ位置表示器手動操作用	ON-OFF-TEST
常閉接点としての補助接点の数（EF001377）	8
条件付き短絡電流 / ライン側ヒューズ保護付き
ヒューズの貫通電流 / 500 Vでの最大許容値	118 000 A
接続可能な導体断面積の種類 / 銅導体の場合
貫通電流 / gGヒューズ / 690 V時 / 最大許容	90 600 A
短絡電流容量（Icm）/開閉器遮断器用
接続可能な導体断面積の種類 / アルミニウム導体の場合
RoHS指令に基づく物質制限への準拠	Since: 24.11.2009
● モールドケース遮断器 / 415 V / 最大許容	16 000 000 A²·s
REACH第33条候補者の最新リストに従って通知する義務	Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly.
連続電流 / 上流ヒューズ / 500 Vおよび690 V / 定格値	1 000 A
● 定格電流値 / AC時 / 高温動作時 / 極あたり	12 W
貫通電流 / gG/aM SITORヒューズ / 1000 V時 / 最大許容	43 000 A
連続電流 / 上流モールドケース遮断器 / 415 V / 定格値	1 000 A
● 閉スイッチ付き / 1000 V / 組み合わせスイッチ用 +gG/aM SITORヒューズ / 最大	647 250 A²·s
貫通電流 / モールドケース遮断器の / 415 V / 最大許容	72 500 A
短時間耐電流（Icw）/ 1000 V AC/440 V DC / 1秒まで / 定格値	30 kA
過電圧（パーセント） / 動作電圧に対する割合 / AC時 / 400、500、690 V時 / 50/60 Hz時	10 %
一般製品承認適合宣言確認その他英国適合宣言適合宣言海上/海運その他その他	General Product Approval

製品説明

SWITCH-DISCONNECTOR 500A, SIZE 4, 4 POLES ACCTO. FRONT TO LEFT. COMPLETE UNIT WITH ACCTO. FULL, GREY FLAT CONNECTION

主な機能

産業グレードの品質
RoHS準拠
CE認証取得
1年保証
