3KF1303-0MR11-8AA1

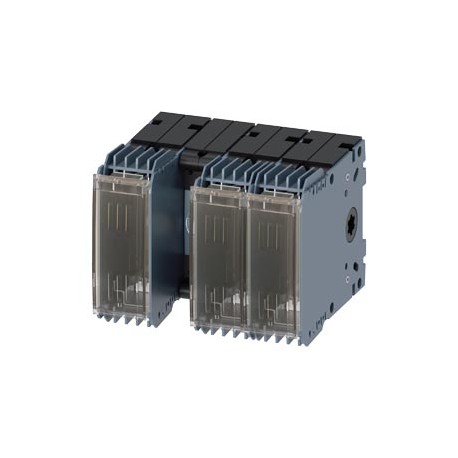

3KF1303-0MR11-8AA1 SIEMENS Switch disconnector with fuse 32A, size 1, 3-pole LV HRC-fuse Sz. 000 and 00 Fron..
$0.00米ドル
3580 在庫あり
主な仕様
:
EAN:4001869570136
UPC:Not available
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| EAN | 4001869570136 |
| UPC | Not available |
| エティム | 5 |
| 深さ | 145.5 mm |
| 幅 | 144.5 mm |
| eクラス | 6 |
| 身長 | 104 mm |
| I2t値 | |
| グループコード | P360 |
| 正味重量 | 1 200 g |
| ヒューズシステム | LV HRC fuse |
| ● 最大 | 22 N·m |
| ● 最小 | 15 N·m |
| 日付2022年5月5日 | |
| メタルファクター | LAO----- |
| その他 | |
| 製品グループ | 5379 |
| 製品クラス | B: return restricted, please contact your Siemens partner/contact |
| 数量単位 | 1 Piece |
| 商品コード | 85365080 |
| 製品ファミリー | SENTRON 3KF Switch Disconnectors with Fuses |
| 電力損失 [W] | |
| 正味重量（kg） | 1,665 Kg |
| 極数 | 3 |
| ● メインスイッチ | Yes |
| ● モータードライブ | No |
| ハンドルのデザイン | Without |
| 固定方法 | floor mounting |
| 製品機能 | |
| ● 前面に | IP20 |
| 原産国 | China |
| 取り付け位置 | any |
| ヒューズリンクのサイズ | NH000, NH00 |
| ●レールマウント | Yes |
| ● 安全スイッチ | Yes |
| LKZ_FDB/カタログID | LV10 |
| 梱包数量 | 1 |
| 製品ブランド名 | SENTRON |
| 製品のバリエーション | 3KF SIVACON |
| 梱包寸法 | 190,00 x 210,00 x 150,00 |
| 製品説明 | Switch disconnector with fuse 32A, size 1, 3-pole LV HRC-fuse Sz. 000 and 00 Frontoperatingmechanism center Basic device without handle flat terminal on the rear specific SIVACON part number |
| 動作電流 | |
| 保護クラス IP | IP00 |
| 使用適合性 | |
| ● ヒューズ監視 | Yes |
| 過電圧カテゴリー | IV |
| 製品のデザイン | 3KF switch disconnector with fuses |
| ● 銅バスバー用 | 1x (12 x 2 mm²) |
| 作動方向 | from the front |
| ● ロック機能 | Yes |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| ● AC / 定格値 | 63 A |
| ● スイッチディスコネクタ | Yes |
| 一般製品承認 | Declaration of Conformity |
| ● 緊急停止スイッチ | Yes |
| ● 4穴フロントマウント | No |
| ● AC-23A / 440V時 | 10 000 |
| ● AC-23A / 690V | 6 000 |
| ● DC-23A / 440V | 1 500 |
| 輸出管理規制 | AL : N / ECCN : N |
| 製品の特徴 / 密封可能 | Yes |
| 切断リンクのサイズ | 00 and 000 |
| 工場渡し標準リードタイム | 12 Day/Days |
| 原材料割増金 | None |
| 製品の特徴 / インターロック | No |
| スイッチ断路器のサイズ | 1 |
| ● 35℃時 / 定格値 | 63 A |
| ● 40℃時 / 定格値 | 63 A |
| ● 45℃時 / 定格値 | 63 A |
| ● 50℃時 / 定格値 | 63 A |
| ● 55℃時 / 定格値 | 63 A |
| ● 60℃時 / 定格値 | 63 A |
| ● 65℃時 / 定格値 | 63 A |
| ● 70℃時 / 定格値 | 63 A |
| パッケージサイズの測定単位 | MM |
| 製品拡張 / オプション | |
| ● メンテナンス/修理スイッチ | Yes |
| 作動要素の設計 | without |
| 動作電流/定格値 | 63 A |
| 周囲温度 / 保管中 | |
| 製品拡張/補助スイッチ | Yes |
| ● ヒューズの / ヒューズあたり / 最大 | 7.5 W |
| 品番（市場向け品番） | 3KF1303-0MR11-8AA1 |
| ● 過電圧保護監視 | No |
| WEEE（2012/19/EU）回収義務 | Yes |
| 周囲温度 / 動作中 | |
| サージ電圧耐性/定格値 | 12 kV |
| 電気的耐久性（スイッチングサイクル） | |
| ● 500 V / gGヒューズ / 定格値 | 100 kA |
| ● 690 V / gGヒューズ / 定格値 | 100 kA |
| ● AC-21A / 500V / 定格値 | 63 A |
| ● AC-21A / 690V / 定格値 | 63 A |
| ● DC-21A / 220V / 定格値 | 63 A |
| ● 製品構成 / 電圧トリガー | No |
| 通過電流 / スイッチ閉時 | |
| 動作電流 / DC時 / 定格値 | 63 A |
| ● 中央アタッチメント付きフロントマウント | No |
| 駆動機構の種類 / モーター駆動 | No |
| 接続可能な導体断面の種類 | |
| ● 製品コンポーネント / 低電圧リリース | No |
| 締め付けトルク / ネジ式端子付き | |
| CO接点数 / 補助接点数 | 4 |
| NC接点数 / 補助接点数 | 0 |
| NO接点数 / 補助接点数 | 0 |
| ● DC-21 A / 440 V / 定格値 / 注記 | 63 A |
| ● DC-22A時 / 220V時 / 定格値 / 注記 | 63 A |
| ● DC-22 A / 440 V / 定格値 / 注記 | 63 A |
| ● DC-23 A / 220 V / 定格値 / 注記 | 63 A |
| ● DC-23A時 / 440V時 / 定格値 / 注記 | 63 A |
| ● 製品機能 / 相故障監視 | No |
| 動作電圧 / 電流経路が直列の場合 | |
| ● ヒューズ / 500 V / 最大許容値 | 34 000 A²·s |
| ● 撚線 / ラグ付き / DIN 46234準拠 | 1x (1 ... 35 mm²) |
| ● 撚線 / ラグ付き / DIN 46235準拠 | 1x (1 ... 35 mm²) |
| 動作電圧 / AC時 / 定格値 / 最大 | 690 V |
| ● aMヒューズ / 690 V / 最大許容 | 55 000 A²·s |
| ● gGヒューズ / 690 V / 最大許容 | 55 000 A²·s |
| 地域別価格グループ / 本社価格グループ | 12S / 1DL |
| 機械的耐用年数（スイッチングサイクル）/標準 | 15 000 |
| ● 汚染度2 / DC時 / 定格値 | 440 / 3 |
| ● 汚染度3 / DC時 / 定格値 | 440 / 3 |
| 動作電力 / AC-23 A / 500 V / 定格値 | 37 kW |
| ● 閉スイッチ付き / カバーまたはケーブルラグカバー付き | IP20 |
| ● 従来定格熱電流/極あたり | 1.7 W |
| 接続されたCO接点の数 / 補助接点用 | 0 |
| 接続されたNC接点の数 / 補助接点用 | 0 |
| 接続されたNO接点の数 / 補助接点用 | 0 |
| 電気接続の種類 / 主電流回路用 | flat connector |
| ● 従来定格熱電流時 / 1台あたり | 5.1 W |
| 電気コネクタの配置 / 主電流回路用 | Rear |
| ● 製品コンポーネント / リーディングコンタクトによる低電圧リリース | No |
| 条件付き短絡電流 / ライン側ヒューズ保護付き | |
| ヒューズの貫通電流 / 500 Vでの最大許容値 | 11 800 A |
| ●コンビネーションスイッチ+ヒューズ用 / 400 V / 最大許容 | 10 400 A |
| ●コンビネーションスイッチ+ヒューズ用 / 500 V / 最大許容 | 10 400 A |
| 接続可能な導体断面積の種類 / 銅導体の場合 | |
| 通過電流 / aMヒューズ / 690 V時 / 最大許容 | 11 500 A |
| 貫通電流 / gGヒューズ / 690 V時 / 最大許容 | 11 500 A |
| ● 690 V / コンビネーションスイッチ + aMヒューズ / 最大許容 | 11 200 A |
| ● 690 V / コンビネーションスイッチ + gGヒューズ / 最大許容 | 11 200 A |
| ● 従来定格熱電流 / ヒューズなし / 極あたり | 1.7 W |
| RoHS指令に基づく物質制限への準拠 | Since: 24.01.2019 |
| ● 従来定格熱電流 / ヒューズなし / 1台あたり | 5.1 W |
| REACH第33条 候補者の最新リストに従って通知する義務 | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| ● 閉スイッチ付き / 組み合わせスイッチ+ヒューズ用 / 400 V / 最大 | 33 200 A²·s |
| ● 閉スイッチ付き / 組み合わせスイッチ+ヒューズ用 / 500 V / 最大 | 33 200 A²·s |
| ● 定格電流値 / AC時 / 高温動作時 / 極あたり | 1.7 W |
| ● 閉スイッチ付き / 690 V / 組み合わせスイッチ + gGヒューズ / 最大 | 40 700 A²·s |
| 短時間耐電流（Icw）/ 690 V AC/440 V DC / 1秒まで / 定格値 | 2.5 kA |
| 接続可能な導体断面積の種類 / アルミニウム導体用 / 撚線 / ラグ付き | 1x (1 ... 35 mm²) |
| 一般製品承認適合宣言確認その他英国適合宣言その他 | General Product Approval |
| 短絡電流容量（Icm）/スイッチ断路器用/690 V AC/440 V DC /ヒューズリンクなし/定格値/最小 | 3.55 kA |
製品説明
Disconnector switch with fuse 32 A, size 1, 3 poles for fuse NH tam. 000 and 00 Central front drive base unit without lever rear flat connection, specific module SIVACON. Cancelations and returns limi
