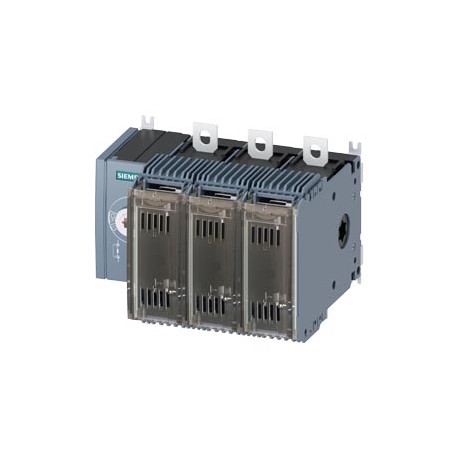

3KF2312-0LF11

技術仕様

パラメータ	価値

EAN	4001869536132
UPC	Not available
エティム	5
深さ	161.5 mm
幅	190 mm
国連科学委員会	15
eクラス	6
身長	150 mm
I2t値
グループコード	P360
正味重量	2 200 g
ヒューズシステム	LV HRC fuse
● 最大	22 N·m
● 最小	15 N·m
確認
メタルファクター	LAO-----
日付2022年5月10日
製品グループ	5379
製品クラス	B: return restricted, please contact your Siemens partner/contact
数量単位	1 Piece
商品コード	85365080
製品ファミリー	SENTRON 3KF Switch Disconnectors with Fuses
電力損失 [W]
正味重量（kg）	2,886 Kg
極数	3
● メインスイッチ	Yes
● モータードライブ	No
ハンドルのデザイン	Without
固定方法	floor mounting
製品機能
● 前面に	IP00
原産国	China
取り付け位置	any
ヒューズリンクのサイズ	NH000, NH00
●レールマウント	No
● 安全スイッチ	Yes
LKZ_FDB/カタログID	LV10
梱包数量	1
製品ブランド名	SENTRON
製品のバリエーション	3KF NH
梱包寸法	290,00 x 200,00 x 175,00
製品説明	Switch disconnector with fuse 125 A, Size 2, 3-pole for LV HRC fuse Sz. 000 and 00 Front operating mechanism left Basic unit without handle flat terminal
動作電流
保護クラス IP	IP00
使用適合性
● ヒューズ監視	Yes
過電圧カテゴリー	IV
製品のデザイン	3KF switch disconnector with fuses
● 銅バスバー用	1x (15 x 3 mm²)
作動方向	from the front
● ロック機能	Yes
製品ライフサイクル（PLM）	PM300:Active Product
● AC / 定格値	125 A
● スイッチディスコネクタ	Yes
一般製品承認	Declaration of Conformity
インターロック可能（EF006281）	false
● 緊急停止スイッチ	Yes
適合宣言	Marine / Shipping
● 4穴フロントマウント	No
● AC-23A / 440V時	8 000
● AC-23A / 690V	5 000
● DC-23A / 440V	1 000
輸出管理規制	AL : N / ECCN : N
極数（EF001391）	3
製品の特徴 / 密封可能	Yes
切断リンクのサイズ	00 and 000
工場渡し標準リードタイム	5 Day/Days
原材料割増金	None
製品の特徴 / インターロック	No
スイッチ断路器のサイズ	2
● 35℃時 / 定格値	125 A
● 40℃時 / 定格値	125 A
● 45℃時 / 定格値	125 A
● 50℃時 / 定格値	125 A
● 55℃時 / 定格値	125 A
● 60℃時 / 定格値	125 A
● 65℃時 / 定格値	125 A
● 70℃時 / 定格値	125 A
パッケージサイズの測定単位	MM
英国適合宣言
製品拡張 / オプション
スイッチの数（EF005586）	-
● メンテナンス/修理スイッチ	Yes
デバイス構築（EF008240）	Built-in device fixed built-in technique
モータードライブオプション（EF007386）	false
作動要素の設計	without
カラーコントロール要素（EF007167）	Other
モータードライブ内蔵（EF006697）	false
メインスイッチとしてのバージョン（EF006981）	true
動作電流/定格値	125 A
定格動作電圧（EF001435）	-
制御要素の種類 (EF006976)	None
400 Vのスイッチング電源（EF009166）	55.0
安全スイッチバージョン（EF006985）	true
電圧リリースオプション（EF007491）	false
周囲温度 / 保管中
製品拡張/補助スイッチ	Yes
● ヒューズの / ヒューズあたり / 最大	11 W
品番（市場向け品番）	3KF2312-0LF11
定格永久電流 Iu (EF001389)	125.0
● 過電圧保護監視	No
保護等級（NEMA）（EF011959）	Other
床置き設置可能（EF007243）	FALSE
リバーススイッチバージョン（EF009408）	false
WEEE（2012/19/EU）回収義務	Yes
周囲温度 / 動作中
サージ電圧耐性/定格値	12 kV
電気的耐久性（スイッチングサイクル）
● 500 V / gGヒューズ / 定格値	100 kA
● 690 V / gGヒューズ / 定格値	100 kA
● AC-21A / 500V / 定格値	125 A
● AC-21A / 690V / 定格値	125 A
● DC-21A / 220V / 定格値	125 A
● 製品構成 / 電圧トリガー	No
通過電流 / スイッチ閉時
動作電流 / DC時 / 定格値	125 A
● 中央アタッチメント付きフロントマウント	No
駆動機構の種類 / モーター駆動	No
接続可能な導体断面の種類
● 製品コンポーネント / 低電圧リリース	No
最大定格動作電圧 Ue AC (EF007355)	690
フロントマウント4穴に適合（EF007247）	false
フロントマウントセンターに適合（EF007248）	false
中間取付に適しています（EF007264）	false
締め付けトルク / ネジ式端子付き
CO接点数 / 補助接点数	0
NC接点数 / 補助接点数	6
NO接点数 / 補助接点数	6
● DC-21 A / 440 V / 定格値 / 注記	125 A
● DC-22A時 / 220V時 / 定格値 / 注記	125 A
● DC-22 A / 440 V / 定格値 / 注記	125 A
● DC-23 A / 220 V / 定格値 / 注記	125 A
● DC-23A時 / 440V時 / 定格値 / 注記	125 A
定格動作電力（AC-3、400 V）（EF001364）	-
● 製品機能 / 相故障監視	No
保護等級（IP）、前面（EF003118）	IP00
定格動作電力（AC-23、400 V）（EF007027）	55.0
動作電圧 / 電流経路が直列の場合
● ヒューズ / 500 V / 最大許容値	223 000 A²·s
● 撚線 / ラグ付き / DIN 46234準拠	1x (2.5 ... 95 mm²), 2x (2.5 ... 50 mm²)
● 撚線 / ラグ付き / DIN 46235準拠	1x (25 ... 70 mm²), 2x (25 ... 50 mm²)
定格短時間耐電流 lcw (EF007050)	5.0
緊急停止装置としてのバージョン（EF006959）	true
メンテナンス/サービススイッチとしてのバージョン（EF006986）	true
動作電圧 / AC時 / 定格値 / 最大	690 V
定格永久電流（AC-21、400 V）（EF009165）	125
定格永久電流（AC-23、400 V）（EF011777）	-
● aMヒューズ / 690 V / 最大許容	565 000 A²·s
● gGヒューズ / 690 V / 最大許容	360 000 A²·s
地域別価格グループ / 本社価格グループ	12S / 1DL
機械的耐用年数（スイッチングサイクル）/標準	12 000
● 汚染度2 / DC時 / 定格値	440 / 3
● 汚染度3 / DC時 / 定格値	440 / 3
調整済み定格短絡電流Iq（EF001444）	-
動作電力 / AC-23 A / 500 V / 定格値	75 kW
● 閉スイッチ付き / カバーまたはケーブルラグカバー付き	IP20
● 従来定格熱電流/極あたり	4.2 W
配電盤設置に適しています（EF007262）	false
主回路の電気接続の種類（EF006819）	Other
接続されたCO接点の数 / 補助接点用	0
接続されたNC接点の数 / 補助接点用	0
接続されたNO接点の数 / 補助接点用	0
電気接続の種類 / 主電流回路用	flat connector
● 従来定格熱電流時 / 1台あたり	12.6 W
切替接点としての補助接点の数（EF003531）	0
電気コネクタの配置 / 主電流回路用	Top and bottom
常開接点としての補助接点の数（EF001376）	6
● 製品コンポーネント / リーディングコンタクトによる低電圧リリース	No
常閉接点としての補助接点の数（EF001377）	6
条件付き短絡電流 / ライン側ヒューズ保護付き
ヒューズの貫通電流 / 500 Vでの最大許容値	18 000 A
●コンビネーションスイッチ+ヒューズ用 / 400 V / 最大許容	18 200 A
●コンビネーションスイッチ+ヒューズ用 / 500 V / 最大許容	18 200 A
接続可能な導体断面積の種類 / 銅導体の場合
通過電流 / aMヒューズ / 690 V時 / 最大許容	33 200 A
貫通電流 / gGヒューズ / 690 V時 / 最大許容	25 500 A
● 690 V / コンビネーションスイッチ + aMヒューズ / 最大許容	27 300 A
● 690 V / コンビネーションスイッチ + gGヒューズ / 最大許容	16 870 A
● 従来定格熱電流 / ヒューズなし / 極あたり	4.2 W
RoHS指令に基づく物質制限への準拠	Since: 31.01.2016
● 従来定格熱電流 / ヒューズなし / 1台あたり	12.6 W
REACH第33条候補者の最新リストに従って通知する義務	Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly.
● 閉スイッチ付き / 組み合わせスイッチ+ヒューズ用 / 400 V / 最大	150 600 A²·s
● 閉スイッチ付き / 組み合わせスイッチ+ヒューズ用 / 500 V / 最大	150 600 A²·s
● 定格電流値 / AC時 / 高温動作時 / 極あたり	4.2 W
● 閉スイッチ付き / 690 V / 組み合わせスイッチ + gGヒューズ / 最大	89 640 A²·s
短時間耐電流（Icw）/ 690 V AC/440 V DC / 1秒まで / 定格値	5 kA
接続可能な導体断面積の種類 / アルミニウム導体用 / 撚線 / ラグ付き	1x (2.5 ... 95 mm²), 2x (2.5 ... 50 mm²)
短絡電流容量（Icm）/スイッチ断路器用/690 V AC/440 V DC /ヒューズリンクなし/定格値/最小	7.65 kA
一般製品承認適合宣言確認その他適合宣言海上/海運その他英国適合宣言その他	General Product Approval

製品説明

INTERR.-DISCONNECTOR C / FUSES 125A, SIZE 2, 3 POLES FOR FUSES NH TAM. 000 AND 00 ACCTO. FRONT TO LEFT BASE UNIT WITHOUT HANDLE FLAT CONNECTIONS. Cancelations and returns limited. Consult conditions.
