3LD2223-7UL01-0AD8

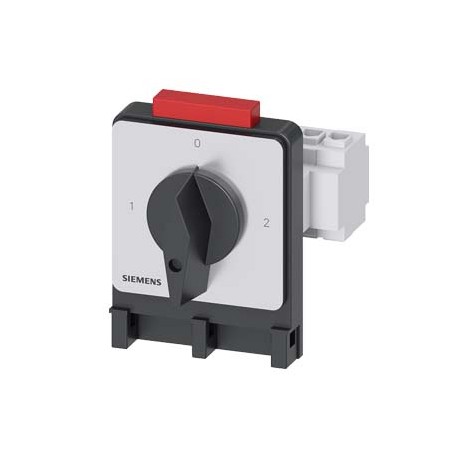

3LD2223-7UL01-0AD8 SIEMENS SENTRON, Switch disconnector 3LD, change-over switch, 4-pole, Iu: 32 A, Operating..
$0.00米ドル
3043 在庫あり
主な仕様
:Confirmation
EAN:4011209648418
UPC:887621149956
深さ:64 mm
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Confirmation | |
| EAN | 4011209648418 |
| UPC | 887621149956 |
| 深さ | 64 mm |
| 幅 | 123 mm |
| 身長 | 98 mm |
| ● 固体 | 1x (1,5...16mm²) |
| グループコード | P360 |
| 正味重量 | 731 g |
| ● 最大 | 8 |
| ● 最小 | 14 |
| メタルファクター | LAO----- |
| ● 立ち往生 | 1x (1,5...16mm²) |
| 日付2022年5月17日 | |
| 製品グループ | 5887 |
| 製品クラス | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| 数量単位 | 1 Piece |
| 商品コード | 85365080 |
| 製品ファミリー | Not available |
| 電力損失 [W] | |
| デバイスの種類 | fixed mounting |
| スイッチの種類 | front mounted |
| 正味重量（kg） | 0,702 Kg |
| 極数 | 4 |
| 動作電力 | |
| 製品の特徴 | |
| ● メインスイッチ | Yes |
| ● モータードライブ | No |
| ハンドルのデザイン | knob-operated mechanism, black |
| 固定方法 | Built-in unit fixed-mounted version |
| 原産国 | Germany |
| ●レールマウント | No |
| ● 安全スイッチ | Yes |
| LKZ_FDB/カタログID | LV10.1 |
| 梱包数量 | 1 |
| 製品ブランド名 | SENTRON |
| 梱包寸法 | 141,00 x 164,00 x 169,00 |
| 製品説明 | SENTRON, Switch disconnector 3LD, change-over switch, 4-pole, Iu: 32 A, Operating power / at AC-23 A at 400 V: 11.5 kW, front-mounted, knob-operated mechanism, black, 4-hole mounting of the handle, in neutral position can be locked |
| 動作電流 | |
| 製品指定 | 3LD Switch disconnector |
| 保護クラス IP | IP65 |
| 使用適合性 | |
| ● 電圧トリガー | No |
| 製品のデザイン | Selector switch |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| ヒューズリンクの設計 | |
| 特別な製品の特徴 | Can be locked in zero position |
| ● AC / 定格値 | 32 A |
| ● スイッチディスコネクタ | Yes |
| インターロック可能（EF006281） | true |
| ● 緊急停止スイッチ | No |
| 適合宣言 | Test Certificates |
| ● 4穴フロントマウント | Yes |
| ● AC-23A / 690V | 6 000 |
| 輸出管理規制 | ECCN : N / AL : N |
| 極数（EF001391） | 4 |
| ●補助接点用 | connection terminals |
| 工場渡し標準リードタイム | 130 Day/Days |
| 原材料割増金 | None |
| スイッチ断路器のサイズ | 2 |
| ● 40℃時 / 定格値 | 32 A |
| ● 45℃時 / 定格値 | 32 A |
| ● 50℃時 / 定格値 | 32 A |
| ● 55℃時 / 定格値 | 32 A |
| ● 導体あたり / 標準 | 2 W |
| パッケージサイズの測定単位 | MM |
| 製品拡張 / オプション | |
| ●主電流回路用 | box terminal |
| スイッチの数（EF005586） | 1 |
| 動作周波数 / 最大 | 50 1/h |
| 電気接続の種類 | |
| ● メンテナンス/修理スイッチ | Yes |
| デバイス構築（EF008240） | Built-in device fixed built-in technique |
| ヒューズの種類 / UL準拠 | RK5 |
| モータードライブオプション（EF007386） | false |
| 作動要素の設計 | selector switch |
| 作動要素の色 | black |
| 保護等級 NEMA 定格 | 1, 3R, 4X, 12 |
| 絶縁電圧/定格値 | 690 V |
| カラーコントロール要素（EF007167） | Black |
| モータードライブ内蔵（EF006697） | false |
| メインスイッチとしてのバージョン（EF006981） | true |
| 動作電流/定格値 | 32 A |
| 定格動作電圧（EF001435） | - |
| 制御要素の種類 (EF006976) | Toggle |
| 保護等級 IP / 前面 | IP65 |
| 400 Vのスイッチング電源（EF009166） | - |
| 安全スイッチバージョン（EF006985） | true |
| 電圧リリースオプション（EF007491） | false |
| ● OFF位置にロック可能 | No |
| ● AC-3 / 240 V / 定格値 | 5.5 kW |
| ● AC-3 / 400 V / 定格値 | 10 kW |
| ● AC-3 / 690 V / 定格値 | 9.5 kW |
| 品番（市場向け品番） | 3LD2223-7UL01-0AD8 |
| 定格永久電流 Iu (EF001389) | 32.0 |
| ● AC-21 / 690 V / 定格値 | 32 A |
| 保護等級（NEMA）（EF011959） | - |
| 床置き設置可能（EF007243） | FALSE |
| リバーススイッチバージョン（EF009408） | false |
| WEEE（2012/19/EU）回収義務 | Yes |
| 周囲温度 / 動作中 | |
| サージ電圧耐性/定格値 | 6 kV |
| 電気的耐久性（スイッチングサイクル） | |
| ● 690 V / gGヒューズ / 定格値 | 50 kA |
| ● AC-21A / 240V / 定格値 | 32 A |
| ● AC-21A / 440V / 定格値 | 32 A |
| ● AC-23A / 240V / 定格値 | 6 kW |
| ● AC-23A / 400V / 定格値 | 22 A |
| ● AC-23A / 440V / 定格値 | 11.5 kW |
| ● AC-23A / 690V / 定格値 | 12 kW |
| 通過電流 / スイッチ閉時 | |
| ● 中央アタッチメント付きフロントマウント | No |
| 駆動機構の種類 / モーター駆動 | No |
| 最大定格動作電圧 Ue AC (EF007355) | 690 |
| フロントマウント4穴に適合（EF007247） | true |
| フロントマウントセンターに適合（EF007248） | false |
| 中間取付に適しています（EF007264） | false |
| 周囲温度 / 保管中 / 最低 | -25 °C |
| CO接点数 / 補助接点数 | 0 |
| NC接点数 / 補助接点数 | 0 |
| NO接点数 / 補助接点数 | 0 |
| ●細撚り・芯線端処理付き | 1x (1,5...10mm²) |
| 定格動作電力（AC-3、400 V）（EF001364） | 9.5 |
| 保護等級（IP）、前面（EF003118） | IP65 |
| 定格動作電力（AC-23、400 V）（EF007027） | 0.0115 |
| 定格短時間耐電流 lcw (EF007050) | 0.64 |
| 緊急停止装置としてのバージョン（EF006959） | true |
| メンテナンス/サービススイッチとしてのバージョン（EF006986） | true |
| 定格永久電流（AC-21、400 V）（EF009165） | 32 |
| 定格永久電流（AC-23、400 V）（EF011777） | - |
| 地域別価格グループ / 本社価格グループ | 12R / 1CL |
| 機械的耐用年数（スイッチングサイクル）/標準 | 100 000 |
| 動作電流 / 上流ヒューズ / 定格値 | 40 A |
| 調整済み定格短絡電流Iq（EF001444） | - |
| 配電盤設置に適しています（EF007262） | false |
| 主回路の電気接続の種類（EF006819） | Frame clamp |
| ● 440 V / 組み合わせスイッチ + gGヒューズ / 最大 | 4.5 kA |
| 絶縁電圧 / 補助スイッチの / 定格値 | 500 V |
| 補助接点の連続電流 / 定格値 | 10 A |
| 動作電圧 / 補助接点 / AC時 / 最大 | 500 V |
| 切替接点としての補助接点の数（EF003531） | 0 |
| ●主回路の短絡保護用/必須 | fuse gL/gG: 40 A |
| 常開接点としての補助接点の数（EF001376） | 0 |
| 表示バージョン / スイッチ位置表示器手動操作用 | 1 ON - 0 OFF - 2 ON |
| AWG番号 / コード化された接続可能な導体断面積 / 単線 | |
| 常閉接点としての補助接点の数（EF001377） | 0 |
| 条件付き短絡電流 / ライン側ヒューズ保護付き | |
| 接続可能な導体断面積の種類 / 銅導体の場合 | |
| ●補助スイッチの短絡保護用/必須 | fuse gL/gG: 10 A |
| 連続電流 / 上流ヒューズの / UL準拠 / 定格値 | 80 A |
| 接続可能な導体断面積の種類 / 補助接点用 | |
| ● 690 V / コンビネーションスイッチ + gGヒューズ / 最大許容 | 5 kA |
| RoHS指令に基づく物質制限への準拠 | Since: 01.05.2005 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| 動作電流 / AC時 / UL 508/UL 60947-4-1準拠 / 定格値 | 32 A |
| ● 定格電流値 / AC時 / 高温動作時 / 極あたり | 1.8 W |
| 接続可能なCO接点数 / 補助接点用 / 取り付け可能 / 最大 | 0 |
| 接続可能なNC接点数 / 補助接点用 / 取り付け可能 / 最大 | 1 |
| 接続可能なNO接点数 / 補助接点用 / 取り付け可能 / 最大 | 1 |
| 短時間耐電流（SCCR）/ 600 V時/ UL 508/UL 60947-4-1準拠 | 5 kA |
| 有効電力 [hp] / AC時 / 480 V時 / UL 508/UL 60947-4-1準拠 / 定格値 | 20 |
| 有効電力 [hp] / AC時 / 600 V時 / UL 508/UL 60947-4-1準拠 / 定格値 | 20 |
| I2t値 / スイッチ閉時 / 690 V時 / コンビネーションスイッチ+gGヒューズ / 最大 | 9 kA2.s |
| 動作電圧 / AC / 50/60 Hz / UL 508/UL 60947-4-1準拠 / 定格値 | 600 V |
| 通過I2t値 / スイッチ閉時 / 440 V時 / コンビネーションスイッチ+gGヒューズ / 最大 | 9 kA2.s |
| 一般製品承認確認その他適合宣言試験証明書海上輸送その他英国適合宣言特別試験証明書環境確認その他 | General Product Approval |
製品説明
SWITCH 3 POLOS IU=32, P/AC-23A WITH 400V=11.5KW FIXATION TO FRONT FIXING WITH 4 HOLES SW SW LOCKABLE IN POS. ZERO WITH CARAC. OF SPECIAL VERSION. Manufactured to order. Non-Cancelable Non-Returnable.
