3NA6830-7

技術仕様

パラメータ	価値

EAN	4001869071312
UPC	040892567984
エティム	5
国連科学委員会	14
eクラス	6
● DCで	250 V
グループコード	P310
正味重量	202 g
● 最大	40 °C
● 最小	-5 °C
確認
メタルファクター	L-P-----
日付2022年5月14日
その他
製品グループ	5530
製品クラス	B: return restricted, please contact your Siemens partner/contact
数量単位	1 Piece
取り付けタイプ	insulated grip lugs
商品コード	85361090
製品ファミリー	LV HRC Fuse Links
電力損失 [W]	6.95 W
供給電圧
正味重量（kg）	0,202 Kg
原産国	Greece
テスト証明書	Marine / Shipping
取り付け位置	Any, preferably vertical
LKZ_FDB/カタログID	LV10.1
梱包数量	1
製品ブランド名	SENTRON
梱包寸法	83,00 x 95,00 x 67,00

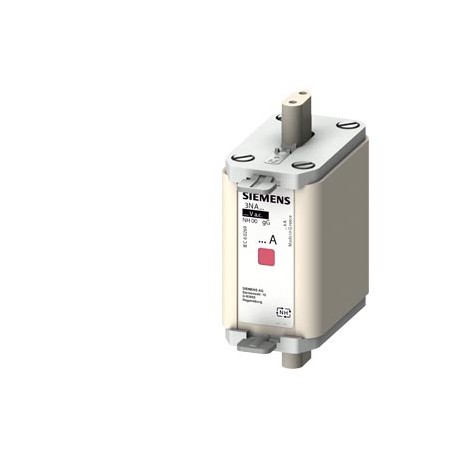

製品説明	LV HRC fuse element, NH00, In: 100 A, gG, Un AC: 500 V, Un DC: 250 V, Combined indicator, Insulated grip lugs
動作電流
製品指定	LV HRC fuse link
保護クラス IP	IP20, with connected conductors
製品のデザイン	With blade contacts
最小注文数量	3
環境カテゴリー	-20 to +50 at 95% relative humidity
製品ライフサイクル（PLM）	PM300:Active Product
電圧タイプ（EF000187）	-
ヒューズリンクの設計	LV HRC fuse link
● AC / 定格値	500 V
一般製品承認	Declaration of Conformity
定格電流（EF000227）	100
定格電圧（EF000228）	500
囲いの幅	30 mm
輸出管理規制	AL : N / ECCN : N
スイッチング容量電流
工場渡し標準リードタイム	2 Day/Days
原材料割増金	None
● 30℃時 / 定格値	98 A
● 40℃時 / 定格値	95 A
● 45℃時 / 定格値	92 A
● 50℃時 / 定格値	90 A
● 55℃時 / 定格値	88 A
● 60℃時 / 定格値	86 A
建築サイズ（EF002566）	NH00
パッケージサイズの測定単位	MM
利用カテゴリー（EF002572）	gL/gG (cable protection/equipment protection)
スイッチング接点の設計	Non-corroding, silver-plated
ヒューズリンクの動作クラス	gG
定格スイッチング容量（EF002563）	120.0
品番（市場向け品番）	3NA6830-7
識別インジケータの設計	Combination alarms
WEEE（2012/19/EU）回収義務	Yes
周囲温度 / 動作中
環境カテゴリー / 保管中	90% at 20°C
ヒューズステータスインジケーターの種類（EF004473）	Combination fuse status indicator
電圧の種類 / 動作電圧の種類	AC/DC
● IEC 60947-2準拠 / 定格値	120 kA
ヒューズシステムのサイズ / EN 60269-1に準拠	NH00
絶縁金属グリップラグ（IMGL）（EF012538）	-
● DC時 / IEC 60947-2準拠 / 定格値	25 kA
地域別価格グループ / 本社価格グループ	12I / 1BM
RoHS指令に基づく物質制限への準拠	Since: 01.06.2006
REACH第33条候補者の最新リストに従って通知する義務	Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly.
電力損失 [W] / 定格電流値に対して / AC時 / 高温動作時 / 極あたり	6.95 W
一般製品承認適合宣言試験証明書確認英国適合宣言特別試験証明書試験証明書海上/船舶その他その他その他その他	General Product Approval

製品説明

NH gL/gG fuse cartridge with voltage-free rim with central indicator tam.00, 100A, AC 500V/DC 250V ( ** ATTENTION : Price per 1 Unit and Minimum Quantity / Order Multiple 3 Units ** ). Cancelations an

主な機能

産業グレードの品質
RoHS準拠
CE認証取得
1年保証
