3NE3535-5

技術仕様

パラメータ	価値

EAN	4011209004962
UPC	Not available
エティム	5
国連科学委員会	15
eクラス	6
● DCで	440 V
グループコード	P310
正味重量	735 g
● 最大	90 W
● 最小	-20 °C
確認
メタルファクター	LHP-----
日付2022年5月10日
製品グループ	5540
製品クラス	C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit.
数量単位	1 Piece
商品コード	85361090
製品ファミリー	LV HRC Design
電力損失 [W]	90 W
供給電圧
正味重量（kg）	0,735 Kg
原産国	Greece
取り付け位置	Any, preferably vertical
LKZ_FDB/カタログID	LV10.1
梱包数量	1
製品ブランド名	SENTRON
梱包寸法	65,00 x 97,00 x 129,00
製品説明	Not non-interchangeable
動作電流

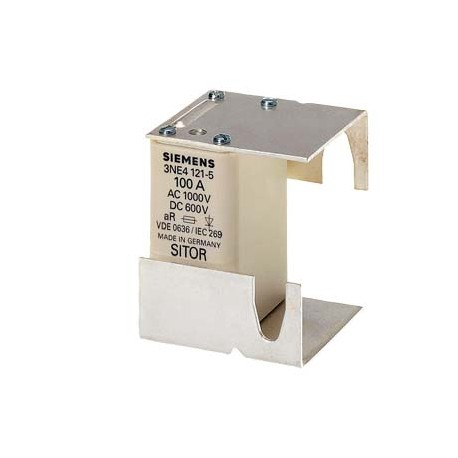

製品指定	SITOR fuse link
製品のデザイン	With installation bracket
最小注文数量	2
環境カテゴリー	-20 to +50 at 95% relative humidity
製品ライフサイクル（PLM）	PM300:Active Product
電圧タイプ（EF000187）	-
ヒューズリンクの設計	Fuses for special applications
● AC / 定格値	1 000 V
一般製品承認	Test Certificates
定格電流（EF000227）	450
定格電圧（EF000228）	1000
変動荷重係数（WL）	0.85
輸出管理規制	AL : N / ECCN : N
スイッチング容量電流
工場渡し標準リードタイム	30 Day/Days
原材料割増金	None
● 30℃時 / 定格値	450 A
● 40℃時 / 定格値	450 A
● 45℃時 / 定格値	450 A
● 50℃時 / 定格値	445.5 A
● 55℃時 / 定格値	441 A
● 60℃時 / 定格値	436.5 A
建築サイズ（EF002566）	Other
パッケージサイズの測定単位	MM
利用カテゴリー（EF002572）	aR (accompanied semiconductor protection)
スイッチング接点の設計	Non-corroding, silver-plated
ヒューズリンクの動作クラス	aR
定格スイッチング容量（EF002563）	100.0
品番（市場向け品番）	3NE3535-5
識別インジケータの設計	front indicator
WEEE（2012/19/EU）回収義務	Yes
周囲温度 / 動作中
ヒューズステータスインジケーターの種類（EF004473）	Top fuse status indicator
電圧の種類 / 動作電圧の種類	AC/DC
● IEC 60947-2準拠 / 定格値	100 kA
ヒューズシステムのサイズ / EN 60269-1に準拠	others
絶縁金属グリップラグ（IMGL）（EF012538）	-
地域別価格グループ / 本社価格グループ	15I / 1DM
RoHS指令に基づく物質制限への準拠	Since: 01.07.2006
REACH第33条候補者の最新リストに従って通知する義務	Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.
● 定格電流値 / AC時 / 高温動作時 / 極あたり	90 W
一般製品承認試験証明書その他確認特別試験証明書その他	General Product Approval

製品説明

SITOR 450A, AC 1000V fuse, for 6QG10 ( ** ATTENTION : Price per 1 Unit and Minimum Quantity / Order Multiple 2 Units ** ). Manufactured to order. Non-Cancelable Non-Returnable.
