3NH3051

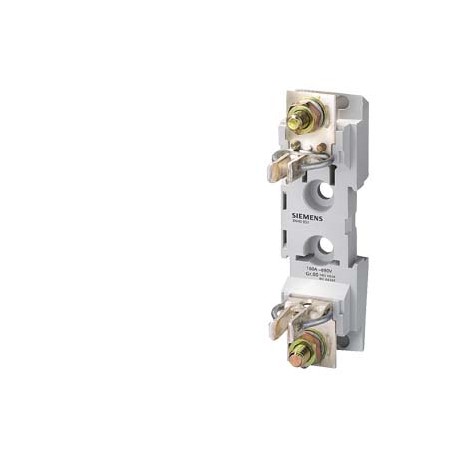

3NH3051 SIEMENS LV HRC fuse base Sz. 00, 1-pole 160 A 690 V (1000 V) with flat terminal for snapping onto st..
$0.00米ドル
4134 在庫あり
主な仕様
:
EAN:4001869271675
UPC:754554965604
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| EAN | 4001869271675 |
| UPC | 754554965604 |
| エティム | 5 |
| 深さ | 61 mm |
| 幅 | 39 mm |
| 国連科学委員会 | 14 |
| eクラス | 6 |
| 身長 | 121 mm |
| ● DCで | 440 V |
| グループコード | P310 |
| 正味重量 | 139 g |
| ● 最大 | 70 mm² |
| ● 最小 | 6 mm² |
| 確認 | |
| メタルファクター | L-P----- |
| 日付2022年5月11日 | |
| 製品グループ | 5530 |
| 製品クラス | B: return restricted, please contact your Siemens partner/contact |
| 数量単位 | 1 Piece |
| 商品コード | 85369095 |
| 製品ファミリー | LV HRC Fuse Bases and Accessories |
| 供給電圧 | |
| 正味重量（kg） | 0,139 Kg |
| 極数 | 1 |
| 固定方法 | Modular installation |
| 原産国 | Czech Republic |
| LKZ_FDB/カタログID | LV10.1 |
| 梱包数量 | 1 |
| 製品ブランド名 | SENTRON |
| 梱包寸法 | 195,00 x 275,00 x 95,00 |
| 製品説明 | LV HRC fuse base Sz. 00, 1-pole 160 A 690 V (1000 V) with flat terminal for snapping onto standard mounting rail |
| 動作電流 | |
| 製品指定 | LV HRC fuse system |
| 利用カテゴリー | Without |
| 製品のデザイン | LV HRC fuse base |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| ● AC / 定格値 | 690 V |
| ● DC / 定格値 | 25 kA |
| 一般製品承認 | Declaration of Conformity |
| 定格電流（EF000227） | 160 |
| 輸出管理規制 | AL : N / ECCN : N |
| 極数（EF001391） | 1 |
| 環境確認 | Miscellaneous |
| 工場渡し標準リードタイム | 2 Day/Days |
| 原材料割増金 | None |
| ● 35℃時 / 定格値 | 150.4 A |
| ● 40℃時 / 定格値 | 147.2 A |
| ● 45℃時 / 定格値 | 142.46 A |
| ● 50℃時 / 定格値 | 137.6 A |
| ● 55℃時 / 定格値 | 132.86 A |
| ● 60℃時 / 定格値 | 129.66 A |
| ● 65℃時 / 定格値 | 123.26 A |
| ● 70℃時 / 定格値 | 118.4 A |
| バスマウントタイプ（EF002573） | - |
| 建築サイズ（EF002566） | Other |
| パッケージサイズの測定単位 | MM |
| ●主電流回路用 | flat connector |
| 電気接続の種類 | With flat-type terminal |
| 回転機構（EF002574） | false |
| 固定方法 / バスマウント | No |
| ねじ山 / ナットの設計 | M8 |
| 品番（市場向け品番） | 3NH3051 |
| WEEE（2012/19/EU）回収義務 | Yes |
| 製品コンポーネント / 回転機構 | No |
| ヒューズシステムのサイズ / EN 60269-1に準拠 | NH00 |
| ねじ山の設計 / 接続ねじの設計 | M8 |
| 地域別価格グループ / 本社価格グループ | 12J / 1BM |
| 遮断容量最大短絡電流（Icu） | |
| 接続可能な導体断面積 / 端子台上 | |
| 締め付けトルク / ネジ式端子付き / 最大 | 14 N·m |
| 接続可能な導体断面積 / プラグ型接続の場合 | |
| 接続可能な導体断面積 / サドル型コネクタ上 | |
| RoHS指令に基づく物質制限への準拠 | Since: 01.06.2006 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| 一般製品承認適合宣言試験証明書海上/輸送確認英国適合宣言特別試験証明書その他環境確認その他 | General Product Approval |
製品説明
NH insulating fuse base, p/mounting on hat profile and screws, w/flat connection w/screw, 690V AC, 1 pole, size 000/00, 160A. Cancelations and returns limited. Consult conditions.
