3NH3120

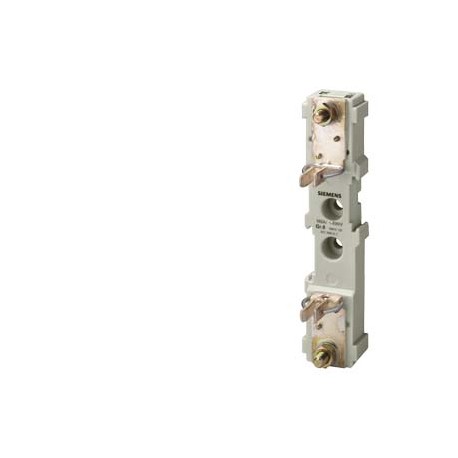

3NH3120 SIEMENS LV HRC fuse base Sz. 0, 1-pole 160 A 690 V (1000 V) flat terminal
$0.00米ドル
4489 在庫あり
主な仕様
:
EAN:4001869020518
UPC:754554483979
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| EAN | 4001869020518 |
| UPC | 754554483979 |
| エティム | 5 |
| アイデア | 4 |
| 国連科学委員会 | 14 |
| eクラス | 6 |
| ● DCで | 440 V |
| グループコード | P310 |
| 正味重量 | 423 g |
| ● 最大 | 50 mm² |
| ● 最小 | 2.5 mm² |
| 確認 | |
| メタルファクター | L-P----- |
| 日付2022年5月10日 | |
| 製品グループ | 5530 |
| 製品クラス | B: return restricted, please contact your Siemens partner/contact |
| 数量単位 | 1 Piece |
| 商品コード | 85369095 |
| 製品ファミリー | LV HRC Fuse Bases and Accessories |
| 供給電圧 | |
| 正味重量（kg） | 0,423 Kg |
| 極数 | 1 |
| 固定方法 | fixed mounting |
| 原産国 | Czech Republic |
| テスト証明書 | Marine / Shipping |
| LKZ_FDB/カタログID | LV10.1 |
| 梱包数量 | 1 |
| 製品ブランド名 | SENTRON |
| 梱包寸法 | 146,00 x 179,00 x 80,00 |
| 製品説明 | LV HRC fuse base Sz. 0, 1-pole 160 A 690 V (1000 V) flat terminal |
| 動作電流 | |
| 製品指定 | LV HRC fuse system |
| 利用カテゴリー | Without |
| 製品のデザイン | LV HRC fuse base |
| 最小注文数量 | 3 |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| ● AC / 定格値 | 690 V |
| ● DC / 定格値 | 25 kA |
| 一般製品承認 | Declaration of Conformity |
| 定格電流（EF000227） | 160 |
| 輸出管理規制 | AL : N / ECCN : N |
| 極数（EF001391） | 1 |
| 工場渡し標準リードタイム | 2 Day/Days |
| 原材料割増金 | None |
| ● 35℃時 / 定格値 | 150.4 A |
| ● 40℃時 / 定格値 | 147.2 A |
| ● 45℃時 / 定格値 | 142.46 A |
| ● 50℃時 / 定格値 | 137.6 A |
| ● 55℃時 / 定格値 | 132.86 A |
| ● 60℃時 / 定格値 | 129.66 A |
| ● 65℃時 / 定格値 | 123.26 A |
| ● 70℃時 / 定格値 | 118.4 A |
| バスマウントタイプ（EF002573） | - |
| 建築サイズ（EF002566） | NH0 |
| パッケージサイズの測定単位 | MM |
| ●主電流回路用 | flat connector |
| 電気接続の種類 | With flat-type terminal |
| 回転機構（EF002574） | false |
| 固定方法 / バスマウント | No |
| 型式試験証明書/試験報告書 | |
| 品番（市場向け品番） | 3NH3120 |
| WEEE（2012/19/EU）回収義務 | Yes |
| 製品コンポーネント / 回転機構 | No |
| ヒューズシステムのサイズ / EN 60269-1に準拠 | NH0 |
| ねじ山の設計 / 接続ねじの設計 | M8 |
| 地域別価格グループ / 本社価格グループ | 12J / 1BM |
| 遮断容量最大短絡電流（Icu） | |
| 締め付けトルク / ネジ式端子付き / 最大 | 14 N·m |
| 接続可能な導体断面積 / プラグ型接続の場合 | |
| RoHS指令に基づく物質制限への準拠 | Since: 01.06.2006 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| 一般製品承認適合宣言試験証明書確認英国適合宣言特別試験証明書試験証明書海上/海運その他型式試験証明書/試験報告書環境確認その他その他 | General Product Approval |
製品説明
NH fuse holder, unipolar, size 0, 160A, 660V, 50Hz, with flat connection up to 95mm² ( ** ATTENTION : Price per 1 Unit and Minimum Quantity / Order Multiple 3 Units ** ). Cancelations and returns limi
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
