3NH5323

技術仕様

パラメータ	価値

EAN	4001869498188
UPC	Not available
エティム	5
幅	36 mm
国連科学委員会	14
eクラス	6
身長	111.7 mm
● DCで	690 V
グループコード	P310
正味重量	350 g
確認
メタルファクター	LHB-----
日付2022年5月16日
製品グループ	5530
製品クラス	C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit.
数量単位	1 Piece
商品コード	85389099
製品ファミリー	LV HRC Design
供給電圧
正味重量（kg）	0,350 Kg
極数	1
固定方法	fixed mounting
原産国	Czech Republic
LKZ_FDB/カタログID	LV10
梱包数量	1
製品ブランド名	SENTRON
梱包寸法	125,00 x 120,00 x 75,00

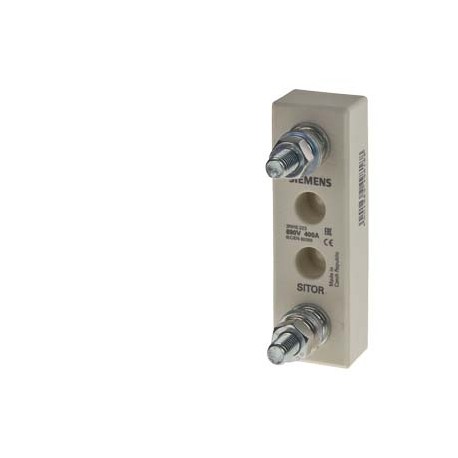

製品説明	SITOR fuse holder 400 A 690 V 1-pole with bolt terminal with fixing dimension 80 mm
動作電流
製品指定	LV HRC fuse system
利用カテゴリー	Without
製品のデザイン	LV HRC fuse base for screw fixing
最小注文数量	3
製品ライフサイクル（PLM）	PM300:Active Product
● AC / 定格値	690 V
一般製品承認	Declaration of Conformity
定格電流（EF000227）	400
輸出管理規制	AL : N / ECCN : N
極数（EF001391）	1
工場渡し標準リードタイム	2 Day/Days
原材料割増金	None
● 35℃時 / 定格値	376 A
● 40℃時 / 定格値	368 A
● 45℃時 / 定格値	356.16 A
● 50℃時 / 定格値	344 A
● 55℃時 / 定格値	332.16 A
● 60℃時 / 定格値	324.16 A
● 65℃時 / 定格値	308.16 A
● 70℃時 / 定格値	296 A
バスマウントタイプ（EF002573）	-
建築サイズ（EF002566）	Other
パッケージサイズの測定単位	MM
●主電流回路用	Stud terminal
電気接続の種類	for mounting on mounting plate
回転機構（EF002574）	false
固定方法 / バスマウント	No
品番（市場向け品番）	3NH5323
WEEE（2012/19/EU）回収義務	Yes
製品コンポーネント / 回転機構	No
ねじ山の設計 / 接続ねじの設計	M10
地域別価格グループ / 本社価格グループ	12J / 1BM
締め付けトルク / ネジ式端子付き / 最大	10 N·m
RoHS指令に基づく物質制限への準拠	Since: 01.09.2013
REACH第33条候補者の最新リストに従って通知する義務	Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly.
一般製品承認適合宣言その他確認英国適合宣言その他	General Product Approval

製品説明

SITOR 400A 690V 1 POLE FUSE HOLDER WITH BOLT CONNECTION WITH DIMENSION FIXATION 80MM (** ATTENTION : Price per 1 Unit and Minimum Quantity / Order Multiple 3 Units ** ). Manufactured to order. Non-Can

主な機能

産業グレードの品質
RoHS準拠
CE認証取得
1年保証
