在庫あり 注目商品
3NH7030

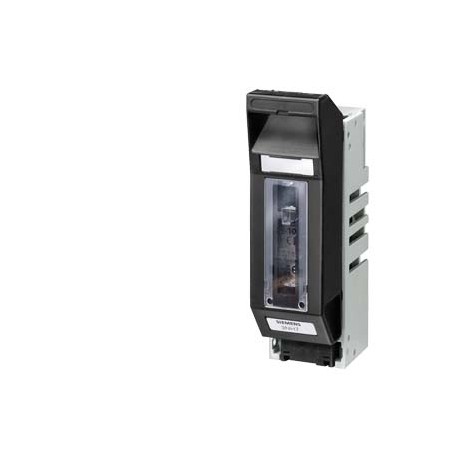

3NH7030 SIEMENS LV HRC fuse base Sz. 00, 1-pole 160 A 690 V with swivel equipment with flat terminal
$0.00米ドル
4855 在庫あり
主な仕様
:Value
EAN:4001869183374
UPC:040892972160
深さ:88.5 mm
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Value | |
| EAN | 4001869183374 |
| UPC | 040892972160 |
| 深さ | 88.5 mm |
| 注記 | Sucessor:different terminals availableThis product is a Spare Part, please visit the Spares & Service section for more informationIf you need assistance please contact our local Siemens office |
| 幅 | 49 mm |
| 身長 | 171.5 mm |
| ● DCで | 440 V |
| グループコード | P310 |
| 正味重量 | 419 g |
| 価格グループ | 12J |
| ● 最大 | 70 mm² |
| ● 最小 | 6 mm² |
| メタルファクター | L-P----- |
| 取り付けタイプ | fixed mounting |
| 製品グループ | 5530 |
| 製品クラス | B: return restricted, please contact your Siemens partner/contact |
| 数量単位 | 1 Piece |
| 商品コード | 85369095 |
| 製品ファミリー | Not available |
| 供給電圧 | |
| 正味重量（kg） | 0,419 Kg |
| 極数 | 1 |
| ● バスマウント | No |
| 原産国 | Germany |
| LKZ_FDB/カタログID | LV10.1 |
| PLM有効日 | Product is cancelled since: 31.05.2020 |
| 梱包数量 | 1 |
| 製品ブランド名 | SENTRON |
| 梱包寸法 | 113,00 x 216,00 x 90,00 |
| 製品説明 | LV HRC fuse base Sz. 00, 1-pole 160 A 690 V with swivel equipment with flat terminal |
| 製品指定 | LV HRC fuse system |
| 製品のデザイン | LV HRC fuse bases with swivel mechanism |
| 製品ライフサイクル（PLM） | PM410:Product cancellation |
| ● AC / 定格値 | 690 V |
| ● DC / 定格値 | 25 kA |
| 定格電流（EF000227） | 160 |
| サーキットブレーカー / 設計 | 3NH70 |
| 適合宣言 | other |
| 輸出管理規制 | ECCN : N / AL : N |
| 極数（EF001391） | 1 |
| 工場渡し標準リードタイム | 2 Day/Days |
| 原材料割増金 | None |
| バスマウントタイプ（EF002573） | - |
| 建築サイズ（EF002566） | Other |
| パッケージサイズの測定単位 | MM |
| 製品寸法（幅×長さ×高さ） | Not available |
| 回転機構（EF002574） | true |
| ねじ/ナットの設計 | M8 |
| ● 電気接続の種類 | for mounting on mounting plate |
| 製品構成 / 回転機構 | Yes |
| 品番（市場向け品番） | 3NH7030 |
| WEEE（2012/19/EU）回収義務 | Yes |
| 動作電流 / AC時 / 定格値 | 160 A |
| ● 参照コード / DIN EN 81346-2準拠 | F |
| ● 参照コード / DIN EN 61346-2準拠 | F |
| ヒューズシステムのサイズ / DIN EN 60269-1に準拠 | Other |
| ねじ山の設計/接続ねじの設計 | M8 |
| 最大短絡電流遮断容量（Icu） | |
| 接続可能な導体断面積 / 端子台上 | |
| 締め付けトルク / ネジ式端子の場合 / 最大 | 14 N·m |
| 適合宣言その他の環境確認 | Declaration of Conformity |
| ● 電気接続の種類 / 主電流回路用 | Flat-type terminal with additional saddle-type connectors included |
| 接続可能な導体断面積 / プラグ型接続時 | |
| トリップ残留値 / 定格値 / 定格電流値 / 40℃ | 147.2 A |
| 接続可能な導体断面積 / サドル型コネクタ | |
| RoHS指令に基づく物質制限への準拠 | Since: 01.07.2006 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
