3NJ4173-3BF01

技術仕様

パラメータ	価値

EAN	4011209790520
UPC	Not available
エティム	5
深さ	195 mm
幅	99.5 mm
eクラス	6
身長	662 mm
● 40ミリメートル	No
● 50ミリメートル	No
● 60ミリメートル	No
グループコード	P360
正味重量	25.52 kg
● 100ミリメートル	No
● 185ミリメートル	Yes
ヒューズシステム	LV HRC fuse
● 最大	55 °C
● 最小	-25 °C
確認
日付2022年5月5日
メタルファクター	-43-----
製品グループ	5852
製品クラス	C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit.
数量単位	1 Piece
商品コード	85389099
製品ファミリー	3-pole, Switchable
デバイスの種類	For busbar system 185 mm
正味重量（kg）	25,520 Kg
極数	3
● メインスイッチ	No
● 定格値	1 444 A
モデル（EF000010）	Fuse switch disconnector
固定方法	Flachanschluss, 4 x M 12
原産国	Germany
取り付け位置	vertical
製品コンポーネント
ヒューズリンクのサイズ	NH3
● 安全スイッチ	No
LKZ_FDB/カタログID	LV10.1
梱包数量	1
製品ブランド名	SENTRON
梱包寸法	230,00 x 9850,00 x 240,00

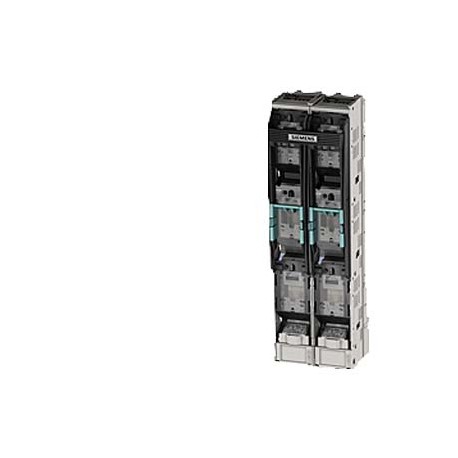

製品説明	Fuse switch disconnector 3-pole selectable, for protection of transformers on the secondary side up to 1000 kVA for LV HRC fuses GTR 2x722 A max., 400 V AC, and NH3 disconnecting blade up to 2000 A
動作電流
製品指定	Fuse switch disconnectors
使用適合性
● 電圧トリガー	No
製品のデザイン	in in-line design
極数 / 注記	3-pole switchable
変圧器の数	0
製品ライフサイクル（PLM）	PM300:Active Product
● スイッチディスコネクタ	Yes
一般製品承認	Declaration of Conformity
● 緊急停止スイッチ	No
● 低電圧解放	No
操作適合性	Transformer protection
輸出管理規制	AL : N / ECCN : N
極数（EF001391）	3
工場渡し標準リードタイム	15 Day/Days
原材料割増金	None
● 35℃時 / 定格値	1 444 A
● 40℃時 / 定格値	1 271.5 A
● 45℃時 / 定格値	1 299.5 A
● 50℃時 / 定格値	1 227 A
● 55℃時 / 定格値	1 155 A
● 60℃時 / 定格値	1 083 A
● 65℃時 / 定格値	1 010 A
● 70℃時 / 定格値	938.5 A
パッケージサイズの測定単位	MM
リリース表示（EF011943）	-
● メンテナンス/修理スイッチ	No
二重中断（EF007103）	false
バスバー中心間間隔	185 mm
補助リリースの設計	Without
安全監視の設計	Without
絶縁電圧/定格値	690 V
保護等級 IP / 前面	IP30
品番（市場向け品番）	3NJ4173-3BF01
定格永久電流 Iu (EF001389)	1444.0
WEEE（2012/19/EU）回収義務	Yes
周囲温度 / 動作中
負荷スイッチ/ストリップフォームの設計	Yes
構造サイズヒューズインサート（EF001452）	NH3
最大定格動作電圧 Ue AC (EF007355)	400
● 先行接点による低電圧解放	No
レール中心間の距離、40 mm (EF001431)	false
レール中心間の距離、50 mm (EF001430)	false
レール中心間の距離、60 mm (EF001432)	false
レール中心間距離、100 mm (EF006048)	false
レール中心間距離、185 mm (EF006049)	true
● 容量性負荷時 / 400 V時 / 定格値	810 A
● 容量性負荷時 / 500 V時 / 定格値	600 A
地域別価格グループ / 本社価格グループ	14M / 1DL
調整済み定格短絡電流Iq（EF001444）	-
主回路の電気接続の種類（EF006819）	Rail connection
電気接続の種類 / 主電流回路用	busbar connection
スイッチング接点の種類 / 二重遮断スイッチング接点	No
電気コネクタの配置 / 主電流回路用	Flat terminal
RoHS指令に基づく物質制限への準拠	Since: 17.04.2009
REACH第33条候補者の最新リストに従って通知する義務	Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly.
電力損失 [W] / 定格電流値に対して / AC時 / 高温動作時 / 極あたり	173 W
一般製品承認適合宣言その他確認英国適合宣言その他	General Product Approval

製品説明

BATON ALIMENT., I=910A, U=690V FOR SPECIAL FUSES, P. PROT. TAM TRANSPARAMATOR. NH3 3-POLE SWITCHABLE NEW DESIGN. Manufactured to order. Non-Cancelable Non-Returnable.
