3NP1121-1CA24

技術仕様

パラメータ	価値

EAN	4001869567068
UPC	Not available
エティム	5
深さ	117.9 mm
幅	38.8 mm
国連科学委員会	15
eクラス	6
身長	141.7 mm
● オープン	IP20
グループコード	P360
ヒューズシステム	LV HRC fuse
● 最大	4 N·m
● 最小	3.5 N·m
確認	Miscellaneous
日付2022年5月6日
メタルファクター	LCP-----
力率
その他
製品グループ	5863
製品クラス	A: Standard product which is a stock item could be returned within the returns guidelines/period.
数量単位	1 Piece
商品コード	85365080
製品ファミリー	Basic Devices
電力損失 [W]
デバイスの種類	For assembly and installation on mounting plate
● AC-22 Bにて	0.65
● AC-23 Bにて	0.35
正味重量（kg）	0,331 Kg
極数	1
● メインスイッチ	No
● モータードライブ	No
● 定格値	690 V
固定方法	mounting plate
製品機能
● 前面に	IP40
原産国	Czech Republic
取り付け位置	horizontal/vertical
動作電圧
ヒューズリンクのサイズ	NH000
●レールマウント	No
● 安全スイッチ	Yes
LKZ_FDB/カタログID	LV10
梱包数量	1
絶縁電圧
製品ブランド名	SENTRON
● 床置き	Yes
梱包寸法	122,00 x 143,00 x 43,00

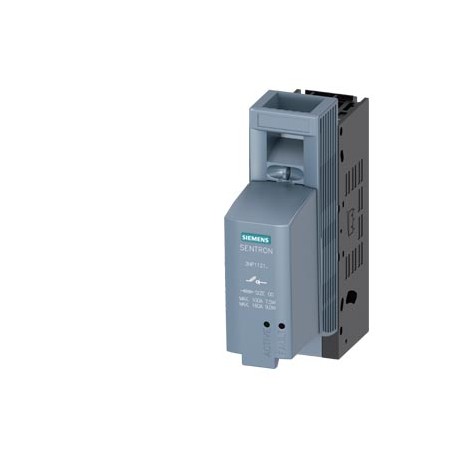

製品説明	SENTRON, fuse switch disconnector 3NP1, 1-pole, NH000, 160 A, for assembly and installation on mounting plate, Box terminal, Fuse monitoring electronic EFM15, cover level 45mm
汚染度	2
動作電流
製品指定	3NP1 fuse switch disconnector
保護クラス IP
使用適合性
● ヒューズ監視	Yes
● 電圧トリガー	No
製品のデザイン	cover level 45 mm
● ロック機能	Yes
● 座礁 / 最大	50 mm²
● 座礁 / 最小	1.5 mm²
製品ライフサイクル（PLM）	PM300:Active Product
● AC / 定格値	160 A
● DC / 定格値	120 V
● スイッチディスコネクタ	Yes
一般製品承認	Declaration of Conformity
● 緊急停止スイッチ	No
● 容量性負荷付き	-0.25
力率 / AC-21 B	0.95
● 4穴フロントマウント	No
輸出管理規制	AL : N / ECCN : EAR99
製品の特徴 / 密封可能	Yes
切断リンクのサイズ	0
工場渡し標準リードタイム	2 Day/Days
原材料割増金	None
製品の特徴 / インターロック	Yes
● 35℃時 / 定格値	160 A
● 40℃時 / 定格値	150 A
● 45℃時 / 定格値	140 A
● 50℃時 / 定格値	130 A
● 55℃時 / 定格値	120 A
パッケージサイズの測定単位	MM
製品拡張 / オプション
● 位相不良監視	No
接続技術の種類	Box terminal
● メンテナンス/修理スイッチ	Yes
作動要素の設計	Cover handle
安全監視の設計	electronic EFM 15
● 単線または撚線 / 最大	50 mm²
● 単線または撚線 / 最小	1.5 mm²
● AC時 / 定格値 / 最大値	240 V
● AC時 / 定格値 / 最小値	24 V
● DC時 / 定格値 / 最大値	120 V
● DC時 / 定格値 / 最小値	24 V
周囲温度 / 保管中
製品拡張/補助スイッチ	Yes
● ヒューズの / ヒューズあたり / 最大	9 W
品番（市場向け品番）	3NP1121-1CA24
● 過電圧保護監視	No
WEEE（2012/19/EU）回収義務	Yes
周囲温度 / 動作中
負荷スイッチ/ストリップフォームの設計	No
サージ電圧耐性/定格値	8 kV
● 製品コンポーネント / トリップインジケーター	Yes
● AC-21 B / 240 V / 定格値	160 A
● AC-22B時 / 240V時 / 定格値	160 A
● AC-23B時 / 240V時 / 定格値	160 A
● DC-21 B / 120 V / 定格値	160 A
● DC-22B時 / 120V時 / 定格値	100 A
● DC-23 B / 120 V / 定格値	80 A
● 中央アタッチメント付きフロントマウント	No
駆動機構の種類 / モーター駆動	No
● 製品コンポーネント / 低電圧リリース	No
締め付けトルク / ネジ式端子付き
CO接点数 / 補助接点数	0
NC接点数 / 補助接点数	0
NO接点数 / 補助接点数	0
● 製品機能 / 相故障監視	No
● 容量性負荷時 / 400 V時 / 定格値	72 A
● 容量性負荷時 / 500 V時 / 定格値	55 A
地域別価格グループ / 本社価格グループ	14M / 1DL
機械的耐用年数（スイッチングサイクル）/標準	2 000
● 汚染度2 / AC時 / 定格値	1 000 V
● 汚染度3 / AC時 / 定格値	690 V
● 閉スイッチ付き / カバーまたはケーブルラグカバー付き	IP40
接続可能な導体断面積 / 主接点用
電気接続の種類 / 主電流回路用	box terminal
●細撚り／芯線端処理付き／最大	35 mm²
●細撚り・芯線端処理・極小	1.5 mm²
● スイッチ閉状態 / カバーまたはケーブルラグカバーなし	IP30
通過電流 / スイッチ閉時 / 最大許容電流	15 kA
電気コネクタの配置 / 主電流回路用	other
● 製品コンポーネント / リーディングコンタクトによる低電圧リリース	No
● 従来定格熱電流 / ヒューズなし / 極あたり	5 W
RoHS指令に基づく物質制限への準拠	Since: 15.10.2017
通過電流 / 高速起動時 / 最大許容電流	10 kA
● 従来定格熱電流 / ヒューズなし / 1台あたり	5 W
REACH第33条候補者の最新リストに従って通知する義務	Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.
● 定格電流値 / AC時 / 高温動作時 / 極あたり	14 W
接続可能な導体断面積の種類 / 積層導体の / 最大	8 x 8 mm
一般製品承認適合宣言海洋/輸送確認その他英国適合宣言その他	General Product Approval

製品説明

SENTRON, Fuse switch-disconnector 3NP1, 1 pole, NH000, 160 A, for mounting and installation on mounting plate, box terminal, fuse control, electronic EFM15, cover plane 45 mm

主な機能

産業グレードの品質
RoHS準拠
CE認証取得
1年保証

技術的詳細

Confirmation
