3NP1123-1JB20

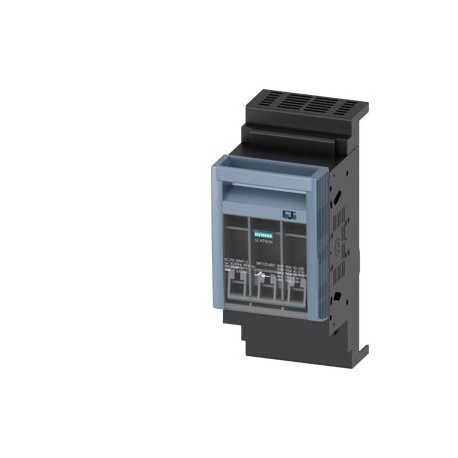

3NP1123-1JB20 SIEMENS SENTRON, Fuse switch disconnector 3NP1, 3-pole, NH000, 160 A, for Rittal busbar system..
$0.00米ドル
3710 在庫あり
主な仕様
:
EAN:4011209699984
UPC:Not available
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| EAN | 4011209699984 |
| UPC | Not available |
| エティム | 5 |
| 深さ | 124.6 mm |
| 幅 | 88.8 mm |
| 国連科学委員会 | 14 |
| eクラス | 6 |
| 身長 | 210.4 mm |
| ● オープン | IP20 |
| グループコード | P360 |
| 正味重量 | 0.82 kg |
| ヒューズシステム | LV HRC fuse |
| ● 最大 | 4 N·m |
| ● 最小 | 3.5 N·m |
| メタルファクター | LCP----- |
| 力率 | |
| 日付2022年5月15日 | |
| 製品グループ | 5863 |
| 製品クラス | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| 数量単位 | 1 Piece |
| バスバー設計 | busbar thickness 5 or 10 mm |
| 商品コード | 85362090 |
| 製品ファミリー | Basic Devices |
| 電力損失 [W] | |
| デバイスの種類 | For Rittal 40 mm busbar system |
| ● AC-22 Bにて | 0.65 |
| ● AC-23 Bにて | 0.45 |
| 正味重量（kg） | 0,907 Kg |
| 極数 | 3 |
| ● メインスイッチ | No |
| ● モータードライブ | No |
| ● 定格値 | 690 V |
| 固定方法 | busbar |
| 製品機能 | |
| ● 前面に | IP40 |
| 原産国 | Czech Republic |
| 取り付け位置 | horizontal/vertical |
| 動作電圧 | |
| ヒューズリンクのサイズ | NH000 |
| ●レールマウント | Yes |
| ● 安全スイッチ | Yes |
| LKZ_FDB/カタログID | LV10.1 |
| 梱包数量 | 1 |
| 絶縁電圧 | |
| 製品ブランド名 | SENTRON |
| ● 床置き | No |
| 梱包寸法 | 100,00 x 224,00 x 143,00 |
| 製品説明 | SENTRON, Fuse switch disconnector 3NP1, 3-pole, NH000, 160 A, for Rittal busbar system 40 mm, box terminal, Cover level 32/70 mm |
| 汚染度 | 3 |
| 動作電流 | |
| 製品指定 | 3NP1 fuse switch disconnector |
| 保護クラス IP | |
| 使用適合性 | |
| ● ヒューズ監視 | Yes |
| ● 電圧トリガー | No |
| 製品のデザイン | cover level 32/70 mm |
| ケーブルエントリー（EF000537） | - |
| ● ロック機能 | Yes |
| ● 座礁 / 最大 | 50 mm² |
| ● 座礁 / 最小 | 1.5 mm² |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| ● AC / 定格値 | 160 A |
| ● DC / 定格値 | 440 V |
| ● スイッチディスコネクタ | Yes |
| 一般製品承認 | Declaration of Conformity |
| ● 緊急停止スイッチ | No |
| ● 容量性負荷付き | -0.25 |
| 適合宣言 | Test Certificates |
| 力率 / AC-21 B | 0.95 |
| ● 4穴フロントマウント | No |
| 輸出管理規制 | AL : N / ECCN : EAR99 |
| 極数（EF001391） | 3 |
| 製品の特徴 / 密封可能 | Yes |
| 切断リンクのサイズ | 000 |
| 工場渡し標準リードタイム | 30 Day/Days |
| 原材料割増金 | None |
| 製品の特徴 / インターロック | Yes |
| ● 35℃時 / 定格値 | 160 A |
| ● 40℃時 / 定格値 | 150 A |
| ● 45℃時 / 定格値 | 140 A |
| ● 50℃時 / 定格値 | 130 A |
| ● 55℃時 / 定格値 | 120 A |
| パッケージサイズの測定単位 | MM |
| 製品拡張 / オプション | |
| ● 位相不良監視 | Yes |
| ヒューズに適合（EF006692） | NH000 |
| 接続技術の種類 | Box terminal |
| ● メンテナンス/修理スイッチ | Yes |
| モータードライブオプション（EF007386） | false |
| バスバー中心間間隔 | 40 mm |
| 作動要素の設計 | Cover handle |
| 安全監視の設計 | Without |
| ● 単線または撚線 / 最大 | 50 mm² |
| ● 単線または撚線 / 最小 | 1.5 mm² |
| エラー保護付き（EF007384） | false |
| モータードライブ内蔵（EF006697） | false |
| メインスイッチとしてのバージョン（EF006981） | false |
| ● AC時 / 定格値 / 最大値 | 690 V |
| ● DC時 / 定格値 / 最大値 | 440 V |
| 制御要素の種類 (EF006976) | Cover grip |
| コネクタ付き（EF011696） | false |
| 位置制御要素（EF009410） | Front side |
| 安全スイッチバージョン（EF006985） | true |
| 周囲温度 / 保管中 | |
| 製品拡張/補助スイッチ | Yes |
| ● ヒューズの / ヒューズあたり / 最大 | 9 W |
| 品番（市場向け品番） | 3NP1123-1JB20 |
| 定格永久電流 Iu (EF001389) | 100.0 |
| ● 過電圧保護監視 | Yes |
| 床置き設置可能（EF007243） | false |
| フロントマウントに適合（EF007246） | false |
| WEEE（2012/19/EU）回収義務 | Yes |
| 周囲温度 / 動作中 | |
| 負荷スイッチ/ストリップフォームの設計 | No |
| サージ電圧耐性/定格値 | 8 kV |
| ● 製品コンポーネント / トリップインジケーター | No |
| バスバーマウントに適しています（EF007259） | true |
| ● AC-21 B / 240 V / 定格値 | 160 A |
| ● AC-21 B / 400 V / 定格値 | 160 A |
| ● AC-21 B / 500 V / 定格値 | 160 A |
| ● AC-21 B / 690 V / 定格値 | 160 A |
| ● AC-22B時 / 240V時 / 定格値 | 160 A |
| ● AC-22B時 / 400V時 / 定格値 | 160 A |
| ● AC-22B時 / 500V時 / 定格値 | 125 A |
| ● AC-22 B / 690 V / 定格値 | 50 A |
| ● AC-23B時 / 240V時 / 定格値 | 160 A |
| ● AC-23 B / 400 V / 定格値 | 160 A |
| ● AC-23 B / 500 V / 定格値 | 40 A |
| ● AC-23 B / 690 V / 定格値 | 25 A |
| ● DC-21 B / 120 V / 定格値 | 160 A |
| ● DC-21 B / 240 V / 定格値 | 160 A |
| ● DC-21 B / 440 V / 定格値 | 100 A |
| ● DC-22B時 / 120V時 / 定格値 | 100 A |
| ● DC-22 B / 240 V / 定格値 | 100 A |
| ● DC-22 B / 440 V / 定格値 | 50 A |
| ● DC-23 B / 120 V / 定格値 | 80 A |
| ● DC-23 B / 240 V / 定格値 | 80 A |
| ● DC-23 B / 440 V / 定格値 | 25 A |
| ● 中央アタッチメント付きフロントマウント | No |
| 駆動機構の種類 / モーター駆動 | No |
| ● 製品コンポーネント / 低電圧リリース | No |
| 最大定格動作電圧 Ue AC (EF007355) | 690 |
| 締め付けトルク / ネジ式端子付き | |
| CO接点数 / 補助接点数 | 0 |
| NC接点数 / 補助接点数 | 0 |
| NO接点数 / 補助接点数 | 0 |
| ● 製品機能 / 相故障監視 | No |
| 保護等級（IP）、前面（EF003118） | IP40 |
| 定格動作電力（AC-23、400 V）（EF007027） | - |
| 定格短時間耐電流 lcw (EF007050) | - |
| 緊急停止装置としてのバージョン（EF006959） | false |
| ● 容量性負荷時 / 400 V時 / 定格値 | 72 A |
| ● 容量性負荷時 / 500 V時 / 定格値 | 55 A |
| 地域別価格グループ / 本社価格グループ | 14M / 1DL |
| 機械的耐用年数（スイッチングサイクル）/標準 | 2 000 |
| ● 汚染度2 / AC時 / 定格値 | 1 000 V |
| ● 汚染度3 / AC時 / 定格値 | 690 V |
| 調整済み定格短絡電流Iq（EF001444） | 80.0 |
| ● 閉スイッチ付き / カバーまたはケーブルラグカバー付き | IP40 |
| 接続可能な導体断面積 / 主接点用 | |
| 主回路の電気接続の種類（EF006819） | Frame clamp |
| 電気接続の種類 / 主電流回路用 | box terminal |
| ●細撚り／芯線端処理付き／最大 | 35 mm² |
| ●細撚り・芯線端処理・極小 | 1.5 mm² |
| ● スイッチ閉状態 / カバーまたはケーブルラグカバーなし | IP30 |
| 通過電流 / スイッチ閉時 / 最大許容電流 | 15 kA |
| 電気コネクタの配置 / 主電流回路用 | other |
| ● 製品コンポーネント / リーディングコンタクトによる低電圧リリース | No |
| ● 従来定格熱電流 / ヒューズなし / 極あたり | 5 W |
| RoHS指令に基づく物質制限への準拠 | Since: 23.10.2008 |
| 通過電流 / 高速起動時 / 最大許容電流 | 10 kA |
| ● 従来定格熱電流 / ヒューズなし / 1台あたり | 15 W |
| REACH第33条 候補者の最新リストに従って通知する義務 | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| ● 定格電流値 / AC時 / 高温動作時 / 極あたり | 14 W |
| 接続可能な導体断面積の種類 / 積層導体の / 最大 | 8 x 8 mm |
| 一般製品承認適合宣言確認その他英国適合宣言適合宣言試験証明書海上/海運その他特別試験証明書型式試験証明書/試験報告書その他 | General Product Approval |
