3NP1154-1DA10

技術仕様

パラメータ	価値

EAN	4001869566894
UPC	Not available
エティム	5
深さ	130 mm
幅	289 mm
国連科学委員会	15
eクラス	6
身長	306 mm
● オープン	IP20
グループコード	P360
ヒューズシステム	LV HRC fuse
● 最大	12 N·m
● 最小	10 N·m
確認
日付2022年5月4日
メタルファクター	LCP-----
力率
製品グループ	5863
製品クラス	A: Standard product which is a stock item could be returned within the returns guidelines/period.
数量単位	1 Piece
商品コード	85365080
製品ファミリー	Basic Devices
電力損失 [W]
デバイスの種類	For assembly and installation on mounting plate
● AC-22 Bにて	0.65
● AC-23 Bにて	0.35
正味重量（kg）	5,466 Kg
極数	4
● メインスイッチ	No
● モータードライブ	No
● 定格値	690 V
固定方法	mounting plate
製品機能
● 前面に	IP40
原産国	Czech Republic
テスト証明書	Marine / Shipping
取り付け位置	horizontal/vertical
動作電圧
ヒューズリンクのサイズ	NH1, NH2
●レールマウント	No
● 安全スイッチ	Yes
LKZ_FDB/カタログID	LV10
梱包数量	1
絶縁電圧
製品ブランド名	SENTRON
● 床置き	Yes
梱包寸法	118,00 x 220,00 x 108,00

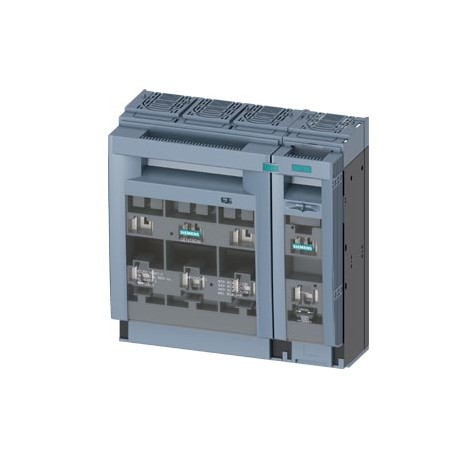

製品説明	SENTRON, fuse switch disconnector 3NP1, 4-pole, NH2, 400 A, for assembly and installation on mounting plate, Flat terminal, cover level 70mm
汚染度	3
動作電流
製品指定	3NP1 fuse switch disconnector
保護クラス IP
使用適合性
● ヒューズ監視	Yes
● 電圧トリガー	No
製品のデザイン	cover level 70 mm
● ロック機能	Yes
● 座礁 / 最大	240 mm²
● 座礁 / 最小	25 mm²
製品ライフサイクル（PLM）	PM300:Active Product
● AC / 定格値	400 A
● DC / 定格値	440 V
● スイッチディスコネクタ	Yes
一般製品承認	Declaration of Conformity
特別試験証明書	Type Test Certificates/Test Report
● 緊急停止スイッチ	No
● 容量性負荷付き	-0.25
力率 / AC-21 B	0.95
● 4穴フロントマウント	No
輸出管理規制	AL : N / ECCN : EAR99
製品の特徴 / 密封可能	Yes
切断リンクのサイズ	2 and 1
工場渡し標準リードタイム	2 Day/Days
原材料割増金	None
製品の特徴 / インターロック	Yes
● 35℃時 / 定格値	400 A
● 40℃時 / 定格値	400 A
● 45℃時 / 定格値	392 A
● 50℃時 / 定格値	372 A
● 55℃時 / 定格値	356 A
パッケージサイズの測定単位	MM
製品拡張 / オプション
● 位相不良監視	Yes
接続技術の種類	Flat terminal
● メンテナンス/修理スイッチ	Yes
作動要素の設計	Cover handle
安全監視の設計	Without
● 単線または撚線 / 最大	240 mm²
● 単線または撚線 / 最小	25 mm²
● AC時 / 定格値 / 最大値	690 V
● DC時 / 定格値 / 最大値	440 V
周囲温度 / 保管中
製品拡張/補助スイッチ	Yes
● ヒューズの / ヒューズあたり / 最大	34 W
品番（市場向け品番）	3NP1154-1DA10
● 過電圧保護監視	Yes
WEEE（2012/19/EU）回収義務	Yes
周囲温度 / 動作中
負荷スイッチ/ストリップフォームの設計	No
サージ電圧耐性/定格値	8 kV
● 製品コンポーネント / トリップインジケーター	No
● AC-21 B / 240 V / 定格値	400 A
● AC-21 B / 400 V / 定格値	400 A
● AC-21 B / 500 V / 定格値	400 A
● AC-21 B / 690 V / 定格値	400 A
● AC-22B時 / 240V時 / 定格値	400 A
● AC-22B時 / 400V時 / 定格値	400 A
● AC-22B時 / 500V時 / 定格値	400 A
● AC-22 B / 690 V / 定格値	400 A
● AC-23B時 / 240V時 / 定格値	400 A
● AC-23 B / 400 V / 定格値	400 A
● AC-23 B / 500 V / 定格値	315 A
● AC-23 B / 690 V / 定格値	125 A
● DC-21 B / 120 V / 定格値	400 A
● DC-21 B / 240 V / 定格値	400 A
● DC-21 B / 440 V / 定格値	400 A
● DC-22B時 / 120V時 / 定格値	400 A
● DC-22 B / 240 V / 定格値	400 A
● DC-22 B / 440 V / 定格値	315 A
● DC-23 B / 120 V / 定格値	250 A
● DC-23 B / 240 V / 定格値	250 A
● DC-23 B / 440 V / 定格値	160 A
● 中央アタッチメント付きフロントマウント	No
駆動機構の種類 / モーター駆動	No
● 製品コンポーネント / 低電圧リリース	No
締め付けトルク / ネジ式端子付き
CO接点数 / 補助接点数	0
NC接点数 / 補助接点数	0
NO接点数 / 補助接点数	0
● 製品機能 / 相故障監視	No
● 容量性負荷時 / 400 V時 / 定格値	72 A
● 容量性負荷時 / 500 V時 / 定格値	55 A
地域別価格グループ / 本社価格グループ	14M / 1DL
機械的耐用年数（スイッチングサイクル）/標準	1 000
● 汚染度2 / AC時 / 定格値	1 000 V
● 汚染度3 / AC時 / 定格値	690 V
● 閉スイッチ付き / カバーまたはケーブルラグカバー付き	IP40
接続可能な導体断面積 / 主接点用
電気接続の種類 / 主電流回路用	busbar connection
● スイッチ閉状態 / カバーまたはケーブルラグカバーなし	IP30
通過電流 / スイッチ閉時 / 最大許容電流	40 kA
電気コネクタの配置 / 主電流回路用	other
● 製品コンポーネント / リーディングコンタクトによる低電圧リリース	No
● 従来定格熱電流 / ヒューズなし / 極あたり	14 W
RoHS指令に基づく物質制限への準拠	Since: 15.10.2017
通過電流 / 高速起動時 / 最大許容電流	40 kA
● 従来定格熱電流 / ヒューズなし / 1台あたり	56 W
REACH第33条候補者の最新リストに従って通知する義務	Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly.
● 定格電流値 / AC時 / 高温動作時 / 極あたり	48 W
接続可能な導体断面積の種類 / 積層導体の / 最大	34 x 18 mm
一般製品承認適合宣言確認その他英国適合宣言試験証明書海上/海運その他特別試験証明書型式試験証明書/試験報告書その他	General Product Approval
