3RA1436-8XC21-1BB4

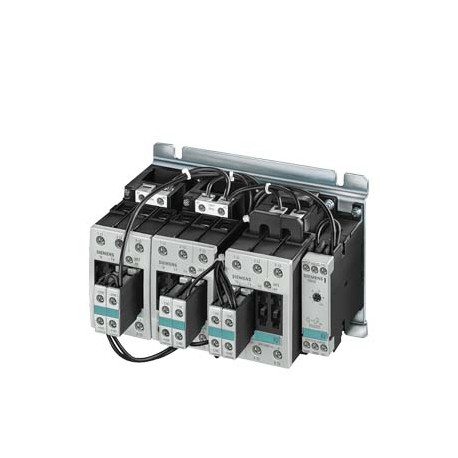

3RA1436-8XC21-1BB4 SIEMENS Contactor assembly Star-delta (wye-delta) (pre-assembled) with lateral timing rel..
$0.00米ドル
4779 在庫あり
主な仕様
:Value
EAN:4011209377936
UPC:Not available
深さ:184 mm
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Value | |
| EAN | 4011209377936 |
| UPC | Not available |
| 深さ | 184 mm |
| 注記 | Product is no longer availableSucessor:Successor SIRIUS Innovation 3RA2If you need assistance please contact our local Siemens office |
| 幅 | 198 mm |
| 身長 | 140 mm |
| グループコード | R711 |
| 価格グループ | 41B |
| メタルファクター | LDO----- |
| ● 50 Hzで | 0.8 ... 1.1 |
| ● 60 Hzで | 0.85 ... 1.1 |
| 取り付けタイプ | screw fixing |
| 製品グループ | 3712 |
| 製品クラス | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| 数量単位 | 1 Piece |
| 商品コード | 85364900 |
| 製品ファミリー | Not available |
| 最終更新日: | 08/13/2020 |
| 正味重量（kg） | 5,482 Kg |
| — 横に | 0 mm |
| 製品機能 | wye-delta-contactor |
| 必要な間隔 | |
| 原産国 | Germany |
| 動作電流 | |
| 接触器のサイズ | S2, S2, S2 |
| 取り付け位置 | with vertical mounting surface +/-180° rotatable, with vertical mounting surface +/- 30° tiltable to the front and back |
| ● 初期値 | 0.8 |
| LKZ_FDB/カタログID | CC-IC10 |
| PLM有効日 | Product discontinued since: 01.04.2020 |
| 梱包数量 | 1 |
| 製品ブランド名 | SIRIUS |
| ● 保管中 | -55 ... +80 °C |
| ● 活電部用 | |
| 周囲温度 | |
| 汚染度 | 3 |
| 関数 (EF000030) | Star-delta contactor |
| 梱包寸法 | 246,00 x 326,00 x 222,00 |
| 製品説明 | Contactor assembly Star-delta (wye-delta) (pre-assembled) with lateral timing relay AC-3, 45 kW/400 V, 3-pole Size S2, S2, S2 Electrically interlocked Screw terminal 24 V DC !!! Phased-out product !!! Successor is SIRIUS 3RA2 Preferred successor type is >>3RA2436-8XF32-1NB3<< |
| 製品指定 | contactor assembly |
| ● 主要な連絡先 | 0 |
| ● フルスケール値 | 1.1 |
| ● 運転中 | -25 ... +60 °C |
| ● 輸送中 | -55 ... +80 °C |
| ● DC定格値 | 24 V |
| AC-3での動作電力 | |
| 製品ライフサイクル（PLM） | PM490:Start of final year of support |
| 制御電源電圧1 | |
| ● 400V定格値 | 45 kW |
| ● 500V定格値 | 55 kW |
| ● 690 V定格値 | 63 kW |
| ● 瞬時の接触 | 4 |
| 輸出管理規制 | ECCN : N / AL : N |
| 工場渡し標準リードタイム | 20 Day/Days |
| 原材料割増金 | None |
| パッケージサイズの測定単位 | MM |
| サージサプレッサの設計 | without |
| 製品寸法（幅×長さ×高さ） | Not available |
| 前面に保護クラスIP | IP20 |
| ● AC-3、400V定格値 | 86 A |
| 製品拡張補助スイッチ | Yes |
| ●側面の接地部用 | 0 mm |
| 保護等級（IP）（EF005474） | IP20 |
| 品番（市場向け品番） | 3RA1436-8XC21-1BB4 |
| 定格動作電力 NEMA (EF011960) | - |
| DIN EN 81346-2に準拠した参照コード | Q |
| 作動用電圧タイプ（EF008242） | DC |
| 保護等級（NEMA）（EF011959） | - |
| WEEE（2012/19/EU）回収義務 | Yes |
| ● 課題の種類2が必要 | fuse gL/gG: 80 A |
| 主接点のNC接点数 | 0 |
| 主電流回路の極数 | 3 |
| ● コーディネートタイプ1必須 | fuse gL/gG: 160 A |
| ● 側面に並べて取り付け可能 | 0 mm |
| 補助接点のNO接点数 | |
| AC-3定格値での動作電圧最大 | 690 V |
| 制御電源電圧の種類 | DC |
| 定格動作電力（AC-3、400 V）（EF001364） | 45.0 |
| 定格制御電源電圧 Us（DC）（EF003980） | ['-', '24'] |
| スイッチ操作機構の制御バージョン | conventional |
| 定格動作電流 Ie（AC-3、400 V）（EF001392） | 86 |
| 定格制御電源電圧 Us（AC 50HZ）（EF003978） | ['-', '-'] |
| 定格制御電源電圧 Us（AC 60HZ）（EF003979） | ['-', '-'] |
| 主電流回路の電気接続の種類 | screw-type terminals |
| 設置高度（海抜最大） | 2 000 m |
| 主回路の電気接続の種類（EF006819） | Screw connection |
| 補助接点遅れスイッチング用NC接点の数 | 0 |
| 汚染度3のAC定格値における絶縁電圧 | 690 V |
| RoHS指令に基づく物質制限への準拠 | Since: 01.05.2012 |
| 主回路の短絡保護用ヒューズリンクの設計 | |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| 動作範囲係数制御電源電圧ACにおける磁気コイルの定格値 | |
| 動作範囲係数制御電源電圧DCにおける磁気コイルの定格値 |
製品説明
More details
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):
