3RA2115-0FA16-2BB4

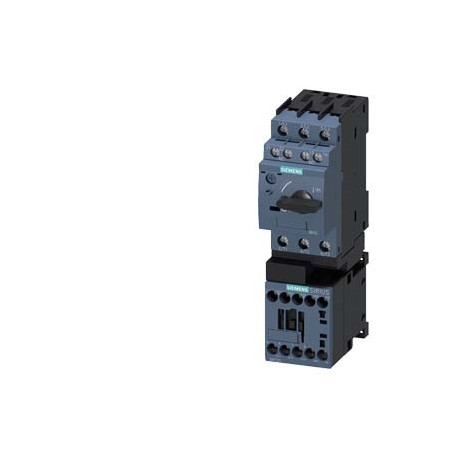

3RA2115-0FA16-2BB4 SIEMENS Load feeder fuseless, Direct-on-line starting 400 V AC, Size S00 0.35...0.50 A 24..
$0.00米ドル
3019 在庫あり
主な仕様
:Confirmation
EAN:4011209918122
UPC:Not available
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Confirmation | |
| EAN | 4011209918122 |
| UPC | Not available |
| エティム | 5 |
| アイデア | 4 |
| 深さ | 97 mm |
| 幅 | 45 mm |
| 国連科学委員会 | 15 |
| eクラス | 6 |
| 身長 | 167 mm |
| グループコード | R711 |
| 旅行クラス | CLASS 10 |
| — 上向き | 50 mm |
| メタルファクター | LCO----- |
| — フォワード | 20 mm |
| 日付2022年5月10日 | Subject to change without notice© Copyright Siemens 2022 |
| 製品グループ | 5348 |
| 製品クラス | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| 数量単位 | 1 Piece |
| — 後ろ向き | 0 mm |
| — 下向き | 10 mm |
| 商品コード | 85364900 |
| 製品ファミリー | SIRIUS 3RA2 load feeders |
| 最終更新日: | 2/16/2022 |
| 正味重量（kg） | 0,601 Kg |
| — 横に | 20 mm |
| ● 定格値 | 690 V |
| 深さ（EF000049） | 97.0 |
| 幅 (EF000008) | 45.0 |
| 固定方法 | screw and snap-on mounting onto 35 mm standard mounting rail |
| 必要な間隔 | |
| 原産国 | Germany |
| 高さ（EF000040） | 167.0 |
| 海運 | other |
| 取り付け位置 | vertical |
| 動作電圧 | |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 製品ブランド名 | SIRIUS |
| 課題の種類 | 2 |
| ● 保管中 | -50 ... +80 °C |
| ● 活電部用 | |
| 梱包寸法 | 50,00 x 174,00 x 112,50 |
| 製品説明 | Load feeder fuseless, Direct-on-line starting 400 V AC, Size S00 0.35...0.50 A 24 V DC screw terminal for installation on standard mounting rail (also fulfills type of coordination 1) Type of coordination 2, Iq = 150 kA 1 NC (contactor) 1 NO+1 NC (circuit breaker, transverse) |
| 周囲温度 | |
| 製品指定 | Direct (on-line) starter |
| 負荷フィーダのサイズ | S00 |
| ヒューズ付き（EF006693） | false |
| ● 運転中 | -20 ... +60 °C |
| ● 輸送中 | -50 ... +80 °C |
| 交通情報 | |
| 製品のデザイン | for standard rail or screw mounting |
| プロトコルがサポートされている | |
| ● PROFIsafeプロトコル | No |
| ● 接地部品用 | |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| AC-3での動作電力 | |
| 一般製品承認 | For use in hazardous locations |
| リリースクラス（EF006668） | CLASS 10 |
| 製品タイプの指定 | 3RA21 |
| 温度補償 | -20 ... +60 °C |
| ● PROFINET IOプロトコル | No |
| ● 400V定格値 | 120 W |
| ● 480 V定格値 | 0.5 A |
| 適合宣言 | Test Certificates |
| 輸出管理規制 | AL : N / ECCN : N |
| 工場渡し標準リードタイム | On request |
| 原材料割増金 | None |
| 変圧器付き（EF000278） | false |
| 回路ブレーカーのサイズ | S00 |
| パッケージサイズの測定単位 | MM |
| 英国適合宣言 | Type Test Certificates/Test Report |
| DCでの制御電源電圧 | |
| ●主電流回路用 | screw-type terminals |
| メーカー品番 | |
| 電気接続の種類 | |
| ●付属のコンタクタの | 3RT2016-1BB42 |
| 過負荷解放の設計 | thermal (bimetallic) |
| スイッチング接点の設計 | electromechanical |
| 動作周波数定格値 | 50 ... 60 Hz |
| ● AC-3定格値最大時 | 690 V |
| ●付属のリンクモジュール | 3RA1921-1DA00 |
| モータースターターの種類（EF009598） | Other |
| 保護等級 NEMA 定格 | other |
| 短絡旅行の設計 | magnetic |
| 危険な故障の割合 | |
| レール取付可能（EF003972） | - |
| 外部リセット可能（EF003426） | - |
| DCでの磁気コイルの保持力 | 4 W |
| 製品拡張補助スイッチ | Yes |
| 動作中の相対湿度 | 10 ... 95 % |
| 保護等級（IP）（EF005474） | IP20 |
| サージ電圧耐性定格値 | 6 kV |
| ● 付属のブレーカー | 3RV2011-0FA15 |
| 品番（市場向け品番） | 3RA2115-0FA16-2BB4 |
| 表示灯の数（EF001965） | 0 |
| 定格動作電流 Ie (EF001443) | 0.44 |
| 作動用電圧タイプ（EF008242） | DC / DC |
| 短絡解除装置付き（EF006691） | true |
| ●補助回路および制御回路用 | screw-type terminals |
| 保護等級（NEMA）（EF011959） | - |
| コマンドポジション数（EF001372） | - |
| 緊急停止に適しています（EF001433） | - |
| ASIのサポートプロトコル（EF003051） | - |
| CANのサポートプロトコル（EF003053） | - |
| LONのサポートプロトコル（EF003017） | - |
| WEEE（2012/19/EU）回収義務 | Yes |
| 条件付き短絡電流（Iq） | |
| 主電流回路の極数 | 3 |
| Modbusのサポートプロトコル（EF003057） | - |
| SERCOSのサポートプロトコル（EF006657） | - |
| TCP/IP のサポートプロトコル (EF003050) | - |
| 製品機能短絡保護 | Yes |
| SUCONETのサポートプロトコル（EF003060） | - |
| 過負荷解除電流設定（EF002336） | ['0.35', '0.5'] |
| INTERBUSのサポートプロトコル（EF003054） | - |
| PROFIBUSのサポートプロトコル（EF003052） | - |
| プロトコルはAS-Interfaceプロトコルでサポートされています | No |
| DeviceNet のサポートプロトコル (EF003059) | - |
| PROFIsafe のサポートプロトコル (EF007526) | - |
| 3相交流モータの全負荷電流（FLA） | |
| 補助接点のNC接点の数 | 1 |
| 補助接点のNO接点数 | 1 |
| IEC 60068-2-27に準拠した耐衝撃性 | 6g / 11 ms |
| 定格電力、460 V、60 Hz、3相（EF009600） | - |
| 定格電力、575 V、60 Hz、3相（EF009601） | - |
| 制御電源電圧の種類 | DC |
| EtherNet/IP のサポートプロトコル (EF007521) | - |
| PROFINET IOのサポートプロトコル（EF007525） | - |
| SafetyBUS pのサポートプロトコル（EF007527） | - |
| 定格動作電力（AC-3、400 V）（EF001364） | 0.12 |
| データハイウェイのサポートプロトコル (EF003058) | - |
| PROFINET CBA のサポートプロトコル (EF007524) | - |
| ● SN 31920に基づく高い需要率 | 73 % |
| 定格制御電源電圧 Us（DC）（EF003980） | ['-', '-'] |
| AC-3 400 V定格値での動作電流 | 0.44 A |
| AC-3、400 Vでの定格動作電流（EF009602） | 0.44 |
| INTERBUS-Safetyのサポートプロトコル（EF006662） | - |
| DeviceNet Safetyのサポートプロトコル（EF007520） | - |
| ● IEC 60947-4-1定格値に基づく400 V | 150 000 A |
| 地域別価格グループ / 本社価格グループ | 41D / 41D |
| 他のバスシステムのサポートプロトコル（EF003062） | - |
| IEC 60529に準拠した前面のタッチ保護 | finger-safe, for vertical contact from the front |
| 周囲温度、動作上限（EF009603） | - |
| SN 31920に基づく需要率の高いB10値 | 1 000 000 |
| 定格制御電源電圧 Us（AC 50HZ）（EF003978） | - |
| 定格制御電源電圧 Us（AC 60HZ）（EF003979） | - |
| Foundation Fieldbus (EF007522) のサポートプロトコル | - |
| 温度補償過負荷保護（EF009604） | - |
| IEC 60947-4-3（EF012390）に準拠した調整クラス | Class 2 |
| 定格動作電力（AC-3、230 V、3相）（EF009599） | - |
| 主回路の電気接続の種類（EF006819） | Screw connection |
| ATEX指令2014/34/EUに準拠した保護の種類 | Ex II (2) GD |
| AS-Interface Safety at Work (EF007519) のサポートプロトコル | - |
| 汚染度3のAC定格値における絶縁電圧 | 690 V |
| 接触器の機械的耐用年数（スイッチングサイクル）の標準値 | 30 000 000 |
| 常開接点としての補助接点の数（EF001376） | 1 |
| 定格条件付き短絡電流、タイプ2、230 V (EF009606) | - |
| 定格条件付き短絡電流、タイプ2、400 V (EF009605) | - |
| ATEX指令2014/34/EUに準拠した適合証明書 | DMT 02 ATEX F 001 |
| 常閉接点としての補助接点の数（EF001377） | 1 |
| RoHS指令に基づく物質制限への準拠 | not available |
| 定格条件付き短絡電流、タイプ1、480 Y/277 V (EF009607) | - |
| 定格条件付き短絡電流、タイプ1、600 Y/347 V (EF009608) | - |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| 補助電流回路および制御電流回路の電気接続の種類（EF006979） | - |
| 調整可能な電流応答値電流依存過負荷解放の電流 | 0.35 ... 0.5 A |
| 一般製品承認危険区域での使用適合宣言確認適合宣言試験証明書海上/船舶英国適合宣言型式試験証明書/試験報告書特別試験証明書海上/船舶その他鉄道確認振動および衝撃危険物輸送情報 | General Product Approval |
製品説明
DERIVAC. A MOTOR WITHOUT FUSES ARR. DIRECT, AC 400V, TAM. S00 0,35...0,50A 4KW,4KW,24 V DC SCREW TERMINALS FOR MOUNTING ON DIN PROFILE, (ALSO COMPLIES TYPE COORD. 1) TYPE OF COORD. 2,IQ = 150KA 1NC (C
