3RA2315-8XB30-1AK6

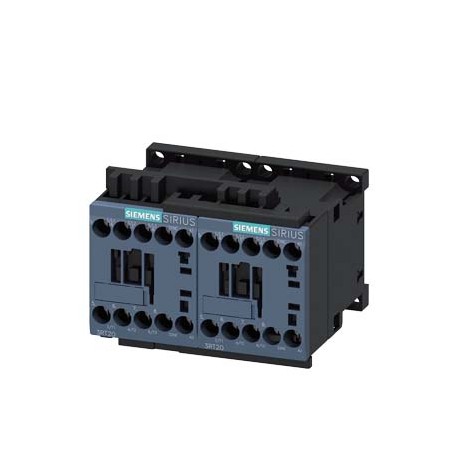

3RA2315-8XB30-1AK6 SIEMENS Reversing contactor assembly AC-3, 3 kW/400 V 110 V AC 50 Hz/120 V 60 Hz, 3-pole ..
$0.00米ドル
3818 在庫あり
主な仕様
:Confirmation
EAN:4011209835535
UPC:662643897784
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Confirmation | |
| EAN | 4011209835535 |
| UPC | 662643897784 |
| エティム | 5 |
| アイデア | 4 |
| 深さ | 73 mm |
| 幅 | 90 mm |
| 国連科学委員会 | 14 |
| eクラス | 6 |
| 身長 | 68 mm |
| - 固体 | 2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²), 2x 4 mm² |
| ● ACで | 6,7g / 5 ms, 4,2g / 10 ms |
| ● DCで | 6,7g / 5 ms, 4,2g / 10 ms |
| グループコード | R711 |
| — 上向き | 6 mm |
| ● AC-3で | |
| メタルファクター | LCO----- |
| — フォワード | 6 mm |
| ● 50 Hzで | 0.8 ... 1.1 |
| ● 60 Hzで | 0.85 ... 1.1 |
| 日付2022年5月14日 | Subject to change without notice© Copyright Siemens 2022 |
| 製品グループ | 5337 |
| 製品クラス | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| 数量単位 | 1 Piece |
| — 後ろ向き | 0 mm |
| — 下向き | 6 mm |
| 商品コード | 85364900 |
| 製品ファミリー | SIRIUS 3RA23 reversing contactor assemblies, up to 55 kW |
| 最終更新日: | 2/8/2022 |
| 正味重量（kg） | 0,497 Kg |
| 動作電力 | |
| — 横に | 6 mm |
| 固定方法 | screw and snap-on mounting onto 35 mm standard mounting rail |
| 必要な間隔 | |
| 原産国 | Germany |
| 海運 | other |
| テスト証明書 | Marine / Shipping |
| 取り付け位置 | +/-180° rotation possible on vertical mounting surface; can be tilted forward and backward by +/- 22.5° on vertical mounting surface |
| 接触器のサイズ | S00 |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 製品ブランド名 | SIRIUS |
| ● 保管中 | -55 ... +80 °C |
| ● 活電部用 | |
| ● 磁気コイルの | Screw-type terminals |
| 関数 (EF000030) | Reversing contactor |
| 梱包寸法 | 73,00 x 93,50 x 77,50 |
| 製品説明 | Reversing contactor assembly AC-3, 3 kW/400 V 110 V AC 50 Hz/120 V 60 Hz, 3-pole Size S00, screw terminal electrical and mechanical interlock |
| 周囲温度 | |
| 製品指定 | Reversing contactor assembly |
| ● 運転中 | -25 ... +60 °C |
| — 固体または撚り線 | 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x (0,5 ... 4 mm²) |
| ● 主な連絡先 | |
| ● 接地部品用 | |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| ヒューズリンクの設計 | |
| 一般製品承認 | Declaration of Conformity |
| 製品タイプの指定 | 3RA23 |
| — 400 V定格値 | 3 kW |
| — 500 V定格値 | 3 kW |
| — 690 V定格値 | 4 kW |
| ● 400V定格値 | 7 A |
| ● 480 V定格値 | 4.8 A |
| ● 50Hz定格値 | 110 V |
| ● 500V定格値 | 6 A |
| ● 60 Hz定格値 | 120 V |
| ● 600V定格値 | 6.1 A |
| ● 690 V定格値 | 4.9 A |
| ● 接触器の典型的な | 10 000 000 |
| 輸出管理規制 | AL : N / ECCN : N |
| ●補助接点用 | |
| 工場渡し標準リードタイム | 20 Day/Days |
| 原材料割増金 | None |
| AC-3での動作電流 | |
| パッケージサイズの測定単位 | MM |
| ● 200/208 V定格値 | 1.5 hp |
| ● 220/230 V定格値 | 2 hp |
| ● 460/480 V定格値 | 3 hp |
| ● 575/600 V定格値 | 5 hp |
| ●主電流回路用 | screw-type terminals |
| 物質の禁止（日付） | 10/01/2009 |
| メーカー品番 | |
| 電気接続の種類 | |
| 制御電源電圧1（AC） | |
| ● サイドバイサイドマウント | |
| ● 付属のコンタクタ1個 | 3RT2015-1AK62 |
| ● 付属のコンタクタ2個 | 3RT2015-1AK62 |
| 危険な故障の割合 | |
| 正弦波による耐衝撃性 | |
| ● AC-4 400 V定格値 | 3 kW |
| 型式試験証明書/試験報告書 | Special Test Certificate |
| 製品拡張補助スイッチ | Yes |
| 製品機能バス通信 | Yes |
| AC-3最大動作周波数 | 750 1/h |
| ● 主接点用AWGケーブル | 2x (20 ... 16), 2x (18 ... 14) |
| ●付属のRH組み立てキット | 3RA2913-2AA1 |
| 保護等級（IP）（EF005474） | IP20 |
| 品番（市場向け品番） | 3RA2315-8XB30-1AK6 |
| 定格動作電力 NEMA (EF011960) | 2.20649625 |
| 作動用電圧タイプ（EF008242） | AC |
| ●補助回路および制御回路用 | screw-type terminals |
| 保護等級（NEMA）（EF011959） | - |
| WEEE（2012/19/EU）回収義務 | Yes |
| — 課題タイプ2が必要 | gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 20 A |
| 主接点のNC接点数 | 0 |
| 主要連絡先のNO連絡先数 | 3 |
| IEC 81346-2に準拠した参照コード | Q |
| 矩形波に対する耐衝撃性 | |
| ● 補助接点用コンタクタ | Screw-type terminals |
| 主電流回路の極数 | 3 |
| — 調整タイプ1が必要 | gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 35 A |
| ● 補助接点用AWGケーブル | 2x (20 ... 16), 2x (18 ... 14) |
| 補助接点の接触信頼性 | < 1 error per 100 million operating cycles |
| 機械的耐用年数（スイッチングサイクル） | |
| ACにおける磁気コイルの見かけの保持力 | |
| ACにおける磁気コイルの見かけのピックアップ電力 | |
| プロトコルはAS-Interfaceプロトコルでサポートされています | No |
| 3相交流モータの全負荷電流（FLA） | |
| 接続可能な導体断面の種類 | |
| — コアエンド処理を施した細撚り | 2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²) |
| AC-3定格値での動作電圧最大値 | 690 V |
| 制御電源電圧の種類 | AC |
| ● SN 31920に基づく需要率が低い | 40 % |
| 定格動作電力（AC-3、400 V）（EF001364） | 3.0 |
| ● SN 31920に基づく高い需要率 | 75 % |
| 定格制御電源電圧 Us（DC）（EF003980） | ['-', '-'] |
| 定格動作電流 Ie（AC-3、400 V）（EF001392） | 7 |
| 地域別価格グループ / 本社価格グループ | 41B / 41B |
| UL準拠の補助接点の接触定格 | A600 / Q600 |
| IEC 60529に準拠した前面のタッチ保護 | finger-safe, for vertical contact from the front |
| ●主回路の短絡保護用 | |
| SN 31920に基づく需要率の高いB10値 | 1 000 000 |
| 定格制御電源電圧 Us（AC 50HZ）（EF003978） | ['-', '110'] |
| 定格制御電源電圧 Us（AC 60HZ）（EF003979） | ['-', '120'] |
| コイルの閉成力による誘導力率 | |
| 設置高度（海抜最大） | 2 000 m |
| IOリンクを備えた製品機能制御回路インターフェース | No |
| 前面にIEC 60529準拠の保護等級IP | IP20 |
| 主回路の電気接続の種類（EF006819） | Screw connection |
| 3相交流モータの機械的性能[hp] | |
| コイルの保持力と誘導力係数 | |
| SN 31920に基づく需要率の低い故障率[FIT] | 100 FIT |
| ● 補助スイッチブロックを追加したコンタクタの典型的な | 10 000 000 |
| ● 補助スイッチの短絡保護に必要な | fuse gG: 10 A |
| RoHS指令に基づく物質制限への準拠 | Since: 01.10.2009 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| 動作範囲係数制御電源電圧ACにおける磁気コイルの定格値 | |
| 一般製品承認適合宣言確認英国適合宣言試験証明書船舶/海運型式試験証明書/試験報告書特別試験証明書船舶/海運その他鉄道確認振動および衝撃 | General Product Approval |
製品説明
SIRIUS Innovations Inverter, AC3, 3KW/400V AC 110V 50HZ/120V 60HZ, S00 Enclav screw connection. electrical and mechanical. Manufactured to order. Non-Cancelable Non-Returnable.
