3RA2816-0EW20

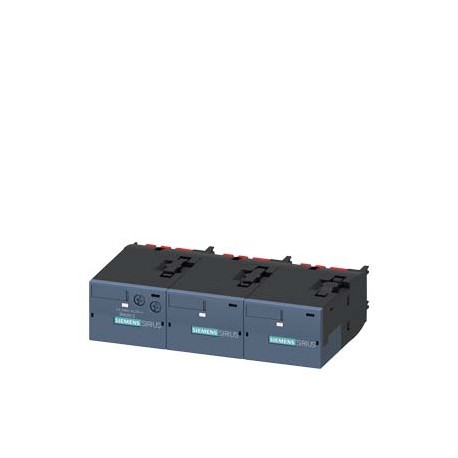

3RA2816-0EW20 SIEMENS Function module star-delta (wye-delta) consisting of basic module and 2 coupling modul..
$0.00米ドル
3530 在庫あり
主な仕様
:Confirmation
EAN:4011209824485
UPC:040892595079
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Confirmation | |
| EAN | 4011209824485 |
| UPC | 040892595079 |
| エティム | 5 |
| アイデア | 4 |
| 深さ | 74 mm |
| 幅 | 45 mm |
| 国連科学委員会 | 14 |
| eクラス | 6 |
| 身長 | 38 mm |
| ● DCで | 24 ... 240 V |
| グループコード | R711 |
| — 上向き | 0 mm |
| 日付2022年5月5日 | Subject to change without notice© Copyright Siemens 2022 |
| メタルファクター | None |
| — フォワード | 0 mm |
| ● オンディレイ | No |
| ● 50 Hzで | 24 ... 240 V |
| ● 60 Hzで | 24 ... 240 V |
| 製品グループ | 5347 |
| 製品クラス | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| 数量単位 | 1 Piece |
| 回復時間 | 150 ms |
| — 後ろ向き | 0 mm |
| — 下向き | 0 mm |
| ● オフ遅延 | No |
| 商品コード | 85364900 |
| 製品ファミリー | 3RA28 function modules |
| 最終更新日: | 12/19/2020 |
| 正味重量（kg） | 0,170 Kg |
| 調整可能な時間 | 0.5 ... 60 s |
| 電圧の種類 | AC/DC |
| — 横に | 0 mm |
| 固定方法 | clip-on |
| 製品機能 | |
| 必要な間隔 | |
| ● 不揮発性 | No |
| 原産国 | Czech Republic |
| 海運 | other |
| テスト証明書 | Marine / Shipping |
| 取り付け位置 | any (like contactor) |
| ● 初期値 | 0.85 |
| ● 脈拍遅延 | No |
| ● パルス整形 | No |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 製品ブランド名 | SIRIUS |
| スイッチング機能 | |
| 断熱材の種類 | Basic insulation |
| ● 保管中 | -40 ... +85 °C |
| ● 活電部用 | |
| 梱包寸法 | 108,00 x 153,00 x 57,00 |
| 製品説明 | Function module star-delta (wye-delta) consisting of basic module and 2 coupling modules with integrated connecting cable Time range 0.5...60 s 24...240 V AC/DC For 3RT2 S00-S3 contactors and 3RH2 S00 contactor relays Varistor for attenuation of the contactor coils integrated |
| 周囲温度 | |
| 汚染度 | 3 |
| 製品指定 | function module |
| ● 運転中 | -25 ... +60 °C |
| ● 輸送中 | -40 ... +85 °C |
| ● フルスケール値 | 1.1 |
| 製品のデザイン | comprising basic module and two coupling modules |
| NOコンタクトの数 | |
| ● 付加的なオンディレイ | No |
| ● 遅延スイッチング | 2 |
| 伝導干渉 | |
| 電源の影響 | ±2 % |
| ● オンディレイ/オフディレイ | No |
| ● 接地部品用 | |
| ● スターデルタ回路 | Yes |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| 設定時間（EF005922） | ['0.5', '60.0'] |
| 一般製品承認 | Declaration of Conformity |
| 制御電源電圧1 | |
| 製品タイプの指定 | 3RA28 |
| 相対的な繰り返し精度 | 1 % |
| ● 接触する | No |
| ● パッシングブレーキ接触 | No |
| 輸出管理規制 | AL : N / ECCN : N |
| 工場渡し標準リードタイム | 2 Day/Days |
| 原材料割増金 | None |
| ● OFF遅延/瞬時 | No |
| パッケージサイズの測定単位 | MM |
| 物質の禁止（日付） | 10/01/2009 |
| スイッチング機能（EF000189） | - |
| 動作原理（EF004139） | Electronic |
| EN 954-1に準拠したカテゴリー | none |
| 制御電源電圧1（AC） | |
| サージサプレッサの設計 | with varistor |
| スイッチング接点の材質 | AgSnO2 |
| ● サイドバイサイドマウント | |
| 絶縁試験用の試験電圧 | 1.5 kV |
| ● 遅延パルス/瞬時パルス | No |
| ● パルス整形/瞬時 | No |
| 型式試験証明書/試験報告書 | |
| 制御電源電圧周波数1 | 50 ... 60 Hz |
| 動作中の相対湿度 | 0 ... 95 % |
| ● オンディレイ/瞬時接点 | No |
| 積関数スターデルタ回路 | Yes |
| 端末の保護クラスIP | IP20 |
| サージ電圧試験の試験電圧 | 4 800 V |
| ● 加算オンディレイ/瞬時 | No |
| サージ電圧耐性定格値 | 4 kV |
| ● オンディレイ/オフディレイ/瞬時 | No |
| 品番（市場向け品番） | 3RA2816-0EW20 |
| IEC 61812-1に準拠したEMC耐性 | Environment A (industrial area) |
| ● パルススタートによる可変クロック | No |
| WEEE（2012/19/EU）回収義務 | Yes |
| 制御信号によるスイッチング機能 | |
| ● 遅延時間付きスターデルタ回路 | No |
| 電気的耐久性（スイッチングサイクル） | |
| 製品コンポーネント半導体出力 | No |
| IEC 81346-2に準拠した参照コード | K |
| ● パッシングブレーキ接触/瞬時 | No |
| 周囲の温度の影響 | ±1 % |
| ● インターバルスタートによる可変クロック | No |
| ● フレームサイズS0のコンタクタ3R.2付き | 10 000 000 |
| ● フレームサイズS2のコンタクタ3R.2付き | 10 000 000 |
| ● フレームサイズS3のコンタクタ3R.2付き | 10 000 000 |
| 製品拡張オプションのリモコン | No |
| 製品拡張にはリモコンが必要 | No |
| ● パルススタートによる一定クロックサイクル | No |
| ● フレームサイズS00のコンタクタ3R.2付き | 10 000 000 |
| 機械的耐用年数（スイッチングサイクル） | |
| 制御端子の非フローティング設計 | No |
| ● IEC 61000-4-4に基づく破裂による | 2 kV network connection / 1 kV control connection |
| ● パルススタートで対称的に点滅 | No |
| IEC 60068-2-27に準拠した耐衝撃性 | 15g / 11 ms |
| ● インターバルスタートによる一定クロックサイクル | No |
| ● パルススタートで非対称に点滅 | No |
| 制御電源電圧の種類 | AC/DC |
| ● インターバルスタートで対称的に点滅 | No |
| ● すれ違い接触/瞬間接触 | No |
| 3RT2コンタクタの最大動作周波数 | 2 500 1/h |
| IEC 60068-2-6に準拠した耐振動性 | 10 ... 59 Hz: 0.35 mm, 60 ... 150 Hz: 2g |
| ● インターバルスタートで非対称に点滅 | No |
| ● 制御信号が無効でも再トリガー可能 | No |
| IEC 61000-4-2に準拠した静電放電 | 8 kV |
| 機械的耐用年数（スイッチングサイクル）標準 | 10 000 000 |
| 接触器のサイズは会社ごとに組み合わせることができます | S00, S0, S2, S3 |
| IEC 61000-4-3に準拠したフィールドベースの干渉 | 10 V/m |
| 切替接点としての接点数（EF008257） | - |
| 地域別価格グループ / 本社価格グループ | 41B / 41B |
| ● スイッチオンの制御信号でレトロトリガ可能 | No |
| 通常開接点の接点数（EF008256） | - |
| フルスケール値に対する相対的な設定精度 | 15 % |
| 設置高度（海抜最大） | 2 000 m |
| 前面にIEC 60529準拠の保護等級IP | IP20 |
| 通常閉接点の接点数（EF008255） | - |
| 制御信号によるインターバルリレーのスイッチング機能 | |
| ● リレー出力の切り替えは遅延/遅延なし | No |
| ● パルススタート/瞬時点滅 | No |
| ● IEC 61000-4-5に準拠した導体アースサージによる | 2 kV |
| ● インターバルスタート/瞬時点滅 | No |
| 動作範囲係数制御電源電圧定格値DC | |
| ● IEC 61000-4-5に準拠した導体間サージによる | 1 kV |
| 電気的耐久性（スイッチングサイクル）AC-15、230 V（標準） | 100 000 |
| RoHS指令に基づく物質制限への準拠 | Since: 01.10.2009 |
| 補助回路および制御回路用の製品コンポーネント取り外し可能な端子 | No |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| 動作範囲係数制御電源電圧定格値AC 50 Hz | |
| 動作範囲係数制御電源電圧定格値AC 60 Hz | |
| ● 非アクティブ制御信号/瞬時接触によるレトロトリガ可能 | No |
| ● スイッチオン制御信号/瞬時接点によるレトロトリガ可能 | No |
| 補助スイッチの短絡保護のためのヒューズリンクの設計が必要 | fuse gL/gG: 4 A |
| 汚染度3定格値を有するIEC 60664準拠の過電圧カテゴリーIIIの絶縁電圧 | 300 V |
| 一般製品承認適合宣言確認英国適合宣言試験証明書船舶/海運型式試験証明書/試験報告書船舶/海運その他鉄道確認振動および衝撃 | General Product Approval |
