3RA6250-2CB33

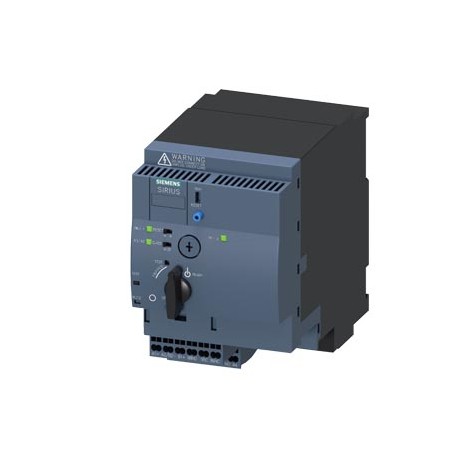

3RA6250-2CB33 SIEMENS SIRIUS Compact load feeder Reversing starter 690 V 24 V AC/DC 50...60 Hz 1...4 A IP20 ..
$0.00米ドル
3040 在庫あり
主な仕様
:Value
EAN:4011209715424
UPC:662643360349
エティム:4
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Value | |
| EAN | 4011209715424 |
| UPC | 662643360349 |
| エティム | 4 |
| アイデア | 4 |
| 深さ | 165 mm |
| 幅 | 90 mm |
| 国連科学委員会 | 14 |
| eクラス | 6 |
| 身長 | 191 mm |
| B10値 | |
| グループコード | R711 |
| 旅行クラス | CLASS 10 and 20 adjustable |
| 価格グループ | 42F |
| メタルファクター | LCO----- |
| ● 250Vで | 0.27 A |
| 保持力 | |
| 製品グループ | 5341 |
| 製品クラス | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| 数量単位 | 1 Piece |
| 商品コード | 85364900 |
| 製品ファミリー | 3RA62 reversing starters |
| 最終更新日: | 08/25/2020 |
| LEDの数 | 3 |
| 正味重量（kg） | 2,452 Kg |
| 電圧の種類 | AC/DC |
| ● 定格値 | 690 V |
| 深さ（EF000049） | 165.0 |
| 幅 (EF000008) | 90.0 |
| 原産国 | Germany |
| 高さ（EF000040） | 191.0 |
| 海運 | other |
| ● 1定格値 | 50 Hz |
| ● 2定格値 | 60 Hz |
| ● AC最大時 | 2.8 W |
| ● DC最大時 | 2.9 W |
| ● 取り付けタイプ | screw and snap-on mounting |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 課題の種類 | continous operation according to IEC 60947-6-2 |
| 故障率[FIT] | |
| 絶縁電圧 | |
| 製品ブランド名 | SIRIUS |
| 動作周波数 | |
| 梱包寸法 | 183,00 x 228,00 x 109,50 |
| 製品説明 | SIRIUS Compact load feeder Reversing starter 690 V 24 V AC/DC 50...60 Hz 1...4 A IP20 Connection main circuit: plug-in, without terminals Connection control circuit: Spring-type terminal |
| 汚染度 | 3 |
| 製品指定 | compact starter |
| 保護クラス IP | IP20 |
| ヒューズ付き（EF006693） | false |
| ● 耐衝撃性 | a=60 m/s2 (6g) with 10 ms per 3 shocks in all axes |
| 製品のデザイン | reversing starter |
| ● DC定格値 | 24 V |
| ● 取り付け位置 | any |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| 制御電源電圧1 | |
| 一般製品承認 | EMC |
| リリースクラス（EF006668） | Adjustable |
| 製品タイプの指定 | 3RA62 |
| — 400 V定格値 | 3.6 A |
| — 500 V定格値 | 3.9 A |
| — 690 V定格値 | 3.8 A |
| ● 400V定格値 | 1.5 kW |
| ● 480 V定格値 | 4 A |
| ● 50Hz定格値 | 24 V |
| ● 500V定格値 | 2.2 kW |
| ● 60 Hz定格値 | 24 V |
| ● 600V定格値 | 4 A |
| ● 690 V定格値 | 3 kW |
| ● 耐振動性 | f= 4 ... 5.8 Hz, d= 15 mm; f= 5.8 ... 500 Hz, a= 20 m/s²; 10 cycles |
| 適合宣言 | Test Certificates |
| 輸出管理規制 | AL : N / ECCN : N |
| 無負荷スイッチング周波数 | 3 600 1/h |
| 工場渡し標準リードタイム | 10 Day/Days |
| 原材料割増金 | None |
| 変圧器付き（EF000278） | false |
| ● AC-3での動作電力 | |
| パッケージサイズの測定単位 | MM |
| — 200/208 V定格値 | 0.75 hp |
| — 220/230 V定格値 | 0.75 hp |
| — 460/480 V定格値 | 2 hp |
| — 575/600 V定格値 | 3 hp |
| ● AC-43での動作電力 | |
| ●主電流回路用 | plug-in without terminals |
| ● 三相交流モータ用 | |
| 電気接続の種類 | |
| 制御電源電圧1（AC） | |
| 製品寸法（幅×長さ×高さ） | Not available |
| ● AC-43での動作電流 | |
| モータースターターの種類（EF009598） | Reversing starter |
| 制御電源電圧周波数 | |
| 保護等級 NEMA 定格 | other |
| 危険な故障の割合 | |
| レール取付可能（EF003972） | - |
| ● 推奨取り付け位置 | vertical, on horizontal standard mounting rail |
| 外部リセット可能（EF003426） | - |
| 製品機能バス通信 | No |
| 動作中の相対湿度 | 10 ... 90 % |
| 得られた機械的性能 [hp] | |
| ● DC-13、6A、24V（標準） | 30 000 |
| 保護等級（IP）（EF005474） | IP20 |
| サージ電圧耐性定格値 | 6 000 V |
| ● AC-15、6A、230V（標準） | 200 000 |
| 品番（市場向け品番） | 3RA6250-2CB33 |
| 表示灯の数（EF001965） | - |
| 定格動作電流 Ie (EF001443) | 4 |
| 作動用電圧タイプ（EF008242） | AC/DC |
| 短絡解除装置付き（EF006691） | true |
| DIN EN 81346-2に準拠した参照コード | Q |
| 保護等級（NEMA）（EF011959） | - |
| コマンドポジション数（EF001372） | - |
| 緊急停止に適しています（EF001433） | - |
| ASIのサポートプロトコル（EF003051） | - |
| CANのサポートプロトコル（EF003053） | - |
| LONのサポートプロトコル（EF003017） | - |
| WEEE（2012/19/EU）回収義務 | Yes |
| ● 保管中の周囲温度 | -55 ... +80 °C |
| ● 主回路と補助回路の間 | 400 V |
| ● 短絡保護設計 | electromagnetic |
| ● 製品拡張補助スイッチ | Yes |
| 主電流回路の極数 | 3 |
| ● 動作中の周囲温度 | -20 ... +60 °C |
| ●輸送中の周囲温度 | -55 ... +80 °C |
| 容量限界電流を流すための式 | 12 x Ie |
| 必要な供給電圧 補助電圧 | No |
| Modbusのサポートプロトコル（EF003057） | - |
| SERCOSのサポートプロトコル（EF006657） | - |
| TCP/IP のサポートプロトコル (EF003050) | - |
| 製品機能短絡保護 | Yes |
| ● 制御回路と補助回路間 | 300 V |
| ● SN 31920に基づく低需要率 | 40 % |
| SUCONETのサポートプロトコル（EF003060） | - |
| ● プロトコルはIO-Linkプロトコルをサポート | No |
| ● AC-41（IEC 60947-6-2準拠）最大 | 750 1/h |
| ● AC-43（IEC 60947-6-2準拠）最大 | 250 1/h |
| ● SN 31920に基づく高い需要率 | 3 000 000 |
| 4極ACモーターの機械的出力 | |
| 過負荷解除電流設定（EF002336） | ['1', '4'] |
| INTERBUSのサポートプロトコル（EF003054） | - |
| PROFIBUSのサポートプロトコル（EF003052） | - |
| ● 補助回路と補助回路の間 | 250 V |
| DeviceNet のサポートプロトコル (EF003059) | - |
| PROFIsafe のサポートプロトコル (EF007526) | - |
| 定格電力、460 V、60 Hz、3相（EF009600） | - |
| 定格電力、575 V、60 Hz、3相（EF009601） | - |
| IEC 61000-4-2に準拠した静電放電 | 8 kV |
| ●補助電流回路および制御回路用 | spring-loaded terminals |
| EtherNet/IP のサポートプロトコル (EF007521) | - |
| PROFINET IOのサポートプロトコル（EF007525） | - |
| SafetyBUS pのサポートプロトコル（EF007527） | - |
| 安全な絶縁のための最大許容電圧 | |
| 遮断容量限界電流の計算式 | 10 x Ie |
| 定格動作電力（AC-3、400 V）（EF001364） | 1.5 |
| データハイウェイのサポートプロトコル (EF003058) | - |
| PROFINET CBA のサポートプロトコル (EF007524) | - |
| ● プロトコルはAS-Interfaceプロトコルをサポートしています | No |
| 定格制御電源電圧 Us（DC）（EF003980） | ['-', '24'] |
| 三相交流モータの全負荷電流（FLA） | |
| DC-13の補助接点の動作電流 | |
| ● 400 V定格のACでの動作電流 | 4 A |
| ● 補助接点のNC接点数 | 0 |
| ● 補助接点のNO接点数 | 2 |
| AC-3、400 Vでの定格動作電流（EF009602） | - |
| ● 動作電圧はAC-3定格値で最大 | 690 V |
| INTERBUS-Safetyのサポートプロトコル（EF006662） | - |
| CISPR11に準拠した伝導HF干渉放射 | 150 kHz ... 30 MHz Class A |
| DeviceNet Safetyのサポートプロトコル（EF007520） | - |
| CISPR11に準拠したフィールド結合HF干渉放射 | 30 ... 1000 MHz Class A |
| 他のバスシステムのサポートプロトコル（EF003062） | - |
| UL準拠の補助接点の接触定格 | contacts 21-22, 13-14, 43-44 Q600 / A600, contacts 77-78 R300 / B300, contacts 95-96-98 R300 / D300 |
| IEC 61000-4-3に準拠したフィールド結合寄生結合 | 10 V/m |
| 周囲温度、動作上限（EF009603） | - |
| 定格制御電源電圧 Us（AC 50HZ）（EF003978） | ['-', '24'] |
| 定格制御電源電圧 Us（AC 60HZ）（EF003979） | ['-', '24'] |
| Foundation Fieldbus (EF007522) のサポートプロトコル | - |
| 温度補償過負荷保護（EF009604） | - |
| 製品機能 IOリンク付き制御回路インターフェース | No |
| IEC 60947-4-3（EF012390）に準拠した調整クラス | continous operation according to IEC 60947-6-2 |
| AC-12 における補助接点の最大動作電流 | 10 A |
| 定格動作電力（AC-3、230 V、3相）（EF009599） | - |
| 主回路の電気接続の種類（EF006819） | Other |
| ●製品機能主回路用着脱式端子 | Yes |
| ● 設置高度 海抜最大高度 | 2 000 m |
| 補助接点の電気的耐久性（開閉サイクル） | |
| ● IEC 61000-4-4に基づくバーストによる伝導干渉 | 4 kV main contacts, 2 kV auxiliary contacts |
| AS-Interface Safety at Work (EF007519) のサポートプロトコル | - |
| 常開接点としての補助接点の数（EF001376） | 2 |
| 定格条件付き短絡電流、タイプ2、230 V (EF009606) | - |
| 定格条件付き短絡電流、タイプ2、400 V (EF009605) | - |
| ● 製品機能 並列配線への制御回路インターフェース | Yes |
| 常閉接点としての補助接点の数（EF001377） | 0 |
| IEC 61508に準拠した耐用年数または耐用年数のT1値 | 20 y |
| RoHS指令に基づく物質制限への準拠 | Since: 01.05.2012 |
| ● 400 Vでの動作短絡電流遮断容量（Ics） | 53 kA |
| 定格条件付き短絡電流、タイプ1、480 Y/277 V (EF009607) | - |
| 定格条件付き短絡電流、タイプ1、600 Y/347 V (EF009608) | - |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| ● 主接点の接続可能な導体断面積のタイプは単線 | 2x (1.5 ... 6 mm²), 1x 10 mm² |
| ●製品機能補助回路および制御回路用取り外し可能端子 | Yes |
| 電流依存型過負荷解放の調整可能なピックアップ値電流 | 1 ... 4 A |
| ● 主接点の機械的耐用年数（開閉サイクル）標準 | 10 000 000 |
| ● 補助接点の機械的寿命（スイッチングサイクル）標準 | 10 000 000 |
| ● IEC 61000-4-5に準拠した導体-アース間サージによる伝導干渉 | 4 kV main contacts, 2 kV auxiliary contacts |
| ● 補助接点用接続可能導体断面積の種類 単線 | 2x (0.25 ... 1.5 mm²) |
| ● 高温動作時の交流電流定格値に対する電力損失[W] | 1 W |
| 定格電流値に対する電力損失 [W] 負荷なしの電流シェア標準値 | 2.9 W |
| ● 信号接点の機械的耐用年数（スイッチングサイクル）は標準 | 10 000 000 |
| ● IEC 61000-4-6に準拠した高周波放射による伝導干渉 | 0.15-80Mhz at 10V |
| ● IEC 61000-4-5に準拠した導体間サージによる伝導干渉 | 2 kV main contacts, 1 kV auxiliary contacts |
| ● 500V定格値における動作短絡電流遮断容量（Ics） | 3 kA |
| ● 690 V定格値における動作短絡電流遮断容量（Ics） | 3 kA |
| 補助電流回路および制御電流回路の電気接続の種類（EF006979） | Spring clamp connection |
| ● 主接点用AWG導体の接続可能な導体断面積の種類 | 2x (16 ... 10), 1x 8 |
| ● 交流定格電流値に対する極当たりの電力損失[W]（高温動作時） | 0.33 W |
| ● 信号接点用瞬時短絡トリップユニットのNO接点数 | 1 |
| ● 信号接点用電流依存型過負荷解放装置のCO接点数 | 1 |
| ● 補助スイッチの短絡保護のためのヒューズリンクの設計が必要 | fuse gL/gG: 10 A |
| ● 補助接点用AWG導体の接続可能な導体断面積の種類 | 2x (24 ... 16) |
| ● 細撚線主接点用接続可能導体断面積の種類（芯線端処理） | 2x (1.5 ... 6 mm²) |
| ● 細撚線で芯線端処理を施さない主接点用接続可能導体断面積の種類 | 2x (1.5 ... 6 mm²) |
| ● 細撚線で芯線端処理された補助接点用接続可能導体断面積の種類 | 2x (0.25 ... 1.5 mm²) |
| ● 過負荷解除信号スイッチの短絡保護用ヒューズリンクの設計が必要 | 4A gL/gG/400V |
| ● 細撚線で芯線端処理を施さない補助接点用接続可能導体断面積の種類 | 2x (0.25 ... 1.5 mm²) |
| ● 短絡解除信号スイッチの短絡保護用ヒューズリンクの設計が必要 | 6A gL/gG/400V |
| 一般製品承認EMC機能安全/機械安全適合宣言試験証明書船舶/海運その他型式試験証明書/試験報告書船舶/海運その他確認 | General Product Approval |
