3RB3143-4XB0

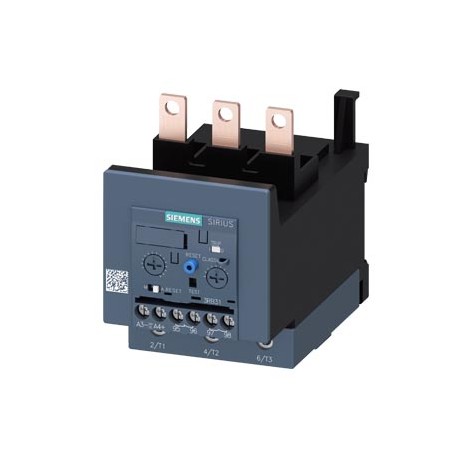

3RB3143-4XB0 SIEMENS Overload relay 32...115 A Electronic For motor protection Size S3, Class 5E...30E Conta..
$0.00米ドル
3581 在庫あり
主な仕様
:
EAN:4047621012032
UPC:804766406638
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| EAN | 4047621012032 |
| UPC | 804766406638 |
| エティム | 5 |
| アイデア | 4 |
| 深さ | 124 mm |
| 幅 | 70 mm |
| 国連科学委員会 | 15 |
| eクラス | 6 |
| 身長 | 106 mm |
| ● 注記 | for contactor disconnection |
| - 固体 | 2x (2.5 ... 16 mm²) |
| グループコード | R711 |
| 旅行クラス | CLASS 5E, 10E, 20E and 30E adjustable |
| ● 24Vで | 4 A |
| ● 60Vで | 0.55 A |
| ● 最大 | IMotor < upper current setting value x 3.5 |
| ● 最小 | IMotor > lower current setting value |
| メタルファクター | L-O----- |
| — 立ち往生 | 2x 16 mm² |
| ● 110Vで | 4 A |
| ● 120Vで | 4 A |
| ● 125Vで | 4 A |
| ● 220Vで | 0.11 A |
| ● 230Vで | 3 A |
| ● ポールあたり | 1.53 W |
| 日付2022年5月10日 | Subject to change without notice© Copyright Siemens 2022 |
| 製品グループ | 3598 |
| 製品クラス | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| 数量単位 | 1 Piece |
| 商品コード | 85364900 |
| 製品ファミリー | 3RB30, 3RB31 for standard applications |
| 最終更新日: | 2/9/2022 |
| 正味重量（kg） | 0,225 Kg |
| 動作電力 | |
| 熱流 | 115 A |
| ● 定格値 | 1 000 V |
| 固定方法 | Contactor mounting |
| 耐衝撃性 | 8g / 11 ms |
| 原産国 | Czech Republic |
| 海運 | other |
| 取り付け位置 | any |
| 動作電圧 | |
| 締め付けトルク | |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 製品ブランド名 | SIRIUS |
| ● 保管中 | -40 ... +80 °C |
| 梱包寸法 | 83,00 x 115,00 x 132,00 |
| 製品説明 | Overload relay 32...115 A Electronic For motor protection Size S3, Class 5E...30E Contactor mounting Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset |
| 周囲温度 | |
| 製品指定 | solid-state overload relay |
| 耐振動性 | 1-6 Hz, 15 mm; 6-500 Hz, 20 m/s²; 10 cycles |
| ● 運転中 | -25 ... +60 °C |
| ● 輸送中 | -40 ... +80 °C |
| — 固体または撚り線 | 1x (2,5 ... 70 mm²), 2x (2,5 ... 50 mm²) |
| ● 主な連絡先 | |
| 伝導干渉 | |
| 過負荷リレーのサイズ | S3 |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| ヒューズリンクの設計 | |
| 一般製品承認 | EMC |
| リリースクラス（EF006668） | Adjustable |
| 製品タイプの指定 | 3RB3 |
| 温度補償 | -25 ... +60 °C |
| ● 480 V定格値 | 115 A |
| ● 600V定格値 | 115 A |
| 輸出管理規制 | AL : N / ECCN : N |
| 取り付け方法（EF000003） | - |
| ●補助接点用 | |
| 工場渡し標準リードタイム | 80 Day/Days |
| 原材料割増金 | None |
| ドライバーシャフトの設計 | Diameter 5 to 6 mm |
| ドライバーの先端のサイズ | Pozidriv PZ 2 |
| パッケージサイズの測定単位 | MM |
| ●主電流回路用 | screw-type terminals |
| 物質の禁止（日付） | 03/01/2017 |
| 電気接続の種類 | |
| 危険場所での使用 | Declaration of Conformity |
| 補助スイッチの設計 | integrated |
| 過負荷解放の設計 | electronic |
| リセット機能入力（EF011940） | - |
| 動作周波数定格値 | 50 ... 60 Hz |
| 動作電流定格値 | 115 A |
| ● IEC 60068-2-27に準拠 | 15g / 11 ms; Signaling contact 97 / 98 in position "Tripped": 8g / 11 ms |
| ● AC-3e定格値最大値 | 1 000 V |
| 動作中の相対湿度 | 10 ... 95 % |
| 調整可能な電流範囲（EF008211） | ['32', '115'] |
| リセット機能自動（EF011941） | - |
| ● 主接点用AWGケーブル | 1x (10 ... 2/0), 2x (10 ... 1/0) |
| ● 500 V、50 HzのACモーター用 | 22 ... 75 kW |
| ● 690 V、50 HzのACモーター用 | 30 ... 90 kW |
| ● DCでのリモートリセット機能用 | 24 V |
| 切り替えステータスの表示バージョン | Slide switch |
| サージ電圧耐性定格値 | 8 kV |
| 品番（市場向け品番） | 3RB3143-4XB0 |
| リセット機能プッシュボタン（EF011942） | - |
| 作動用電圧タイプ（EF008242） | - |
| ●補助回路および制御回路用 | screw-type terminals |
| WEEE（2012/19/EU）回収義務 | Yes |
| — 課題タイプ2が必要 | gG: 315 A |
| ● 主回路と補助回路の間 | 600 V |
| IEC 81346-2に準拠した参照コード | F |
| 主電流回路の極数 | 3 |
| — 調整タイプ1が必要 | gG: 315 A |
| ● 補助接点用AWGケーブル | 2x (20 ... 14) |
| ● 3相モーター400V、50Hz | 18.5 ... 55 kW |
| ● 補助接点と制御接点の | M3 |
| ● 補助回路と補助回路の間 | 300 V |
| ● IEC 61000-4-4に基づく破裂による | 2 kV (power ports), 1 kV (signal ports) corresponds to degree of severity 3 |
| 接続ネジのネジ山の設計 | |
| 3相交流モータの全負荷電流（FLA） | |
| 補助接点のCO接点数 | 0 |
| 補助接点のNC接点の数 | 1 |
| 補助接点のNO接点数 | 1 |
| 接続可能な導体断面の種類 | |
| — コアエンド処理を施した細撚り | 1x (2,5 ... 50 mm²), 2x (2,5 ... 35 mm²) |
| ● ネジ式端子の主接点用 | 4.5 ... 6 N·m |
| 定格制御電源電圧 Us（DC）（EF003980） | ['-', '-'] |
| AC-3e 400 V定格値での動作電流 | 115 A |
| IEC 61000-4-2に準拠した静電放電 | 6 kV contact discharge / 8 kV air discharge |
| AC-15における補助接点の動作電流 | |
| DC-13の補助接点の動作電流 | |
| 接触器のサイズは会社ごとに組み合わせることができます | S3 |
| IEC 61000-4-3に準拠したフィールドベースの干渉 | 10 V/m |
| 入力/出力リンクマスター経由の電圧供給の種類 | No |
| 地域別価格グループ / 本社価格グループ | 41G / 41G |
| UL準拠の補助接点の接触定格 | B600 / R300 |
| IEC 60529に準拠した前面のタッチ保護 | finger-safe, for vertical contact from the front |
| ● ネジ式端子付き補助接点用 | 0.8 ... 1.2 N·m |
| ●主回路の短絡保護用 | |
| 定格制御電源電圧 Us（AC 50HZ）（EF003978） | ['-', '-'] |
| 定格制御電源電圧 Us（AC 60HZ）（EF003979） | ['-', '-'] |
| 設置高度（海抜最大） | 2 000 m |
| 前面にIEC 60529準拠の保護等級IP | IP20 |
| 主回路の電気接続の種類（EF006819） | Screw connection |
| ATEX指令2014/34/EUに準拠した保護の種類 | Ex II (2) G [Ex e] [Ex d] [Ex px] ; Ex II (2) D [Ex t] [Ex p] |
| 接地保護の安定状態における応答時間 | 1 000 ms |
| 接地保護の最小応答値電流 | 0.75 x IMotor |
| ● IEC 61000-4-5に準拠した導体アースサージによる | 2 kV (line to earth) corresponds to degree of severity 3 |
| 主電流回路の電気コネクタの配置 | Top and bottom |
| 切替接点としての補助接点の数（EF003531） | 0 |
| ● IEC 61000-4-6に準拠した高周波放射による | 10 V in frequency range 0.15 to 80 MHz, modulation 80 % AM with 1 kHz |
| 汚染度3のAC定格値における絶縁電圧 | 1 000 V |
| ● IEC 61000-4-5に準拠した導体間サージによる | 1 kV (line to line) corresponds to degree of severity 3 |
| 常開接点としての補助接点の数（EF001376） | 1 |
| ATEX指令2014/34/EUに準拠した適合証明書 | PTB 09 ATEX 3001 |
| ● 補助スイッチの短絡保護に必要な | fuse gG: 6 A |
| 常閉接点としての補助接点の数（EF001377） | 1 |
| RoHS指令に基づく物質制限への準拠 | Since: 01.03.2017 |
| 補助回路および制御回路用の製品コンポーネント取り外し可能な端子 | Yes |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| 電流設定値に関連する接地保護の動作範囲 | |
| 高温動作状態におけるAC定格電流値に対する電力損失[W] | 4.6 W |
| 調整可能な電流応答値電流依存過負荷解放の電流 | 32 ... 115 A |
| 接地スターポイントを備えたネットワークにおける安全な絶縁のための最大許容電圧 | |
| 一般製品承認EMC確認危険場所での使用適合宣言試験証明書船舶/輸送型式試験証明書/試験報告書特別試験証明書船舶/輸送その他確認 | General Product Approval |
